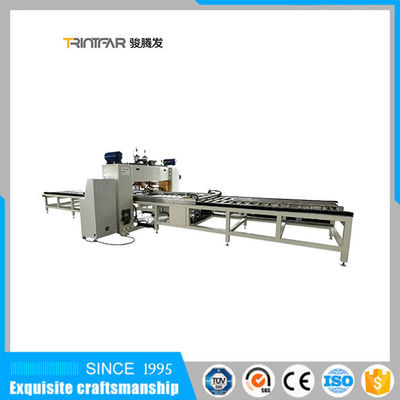

1. بدنه اصلی: به دلیل متراکم و افقی میله سیم، نوع دروازه ای تقویت شده یکپارچه بدنه اصلی طراحی شده است.تنش عمودی بدنه اصلی را بپذیرید.این دستگاه از ورق فولادی ضخیم با کیفیت خوب ساخته شده است تا از شدت و پایداری بدنه اصلی اطمینان حاصل شود.این دستگاه مجهز به راهنمای اسلاید برای ارائه نقطه حمایت از استرس و پلت فرم کاری برای سایر اقدامات است.به منظور قرار دادن دو مجموعه از وسایل جوش بر روی دستگاه، عرض جوش موثر 1300 میلی متر است در حالی که طول جوش 1000 میلی متر است.

2. منبع تغذیه: منبع جوش اینورتر فرکانس متوسط ​​را بپذیرید.نرخ چرخه وظیفه به 50٪ می رسد.منبع تغذیه سه فاز از طریق یک اینورتر مخصوص در دست یکسوسازی است و به ولتاژ AC 1000 هرتز تبدیل می شود و سپس به ترانسفورماتور فرکانس متوسط ​​منتقل می شود تا جریان جوش DC را یکسو کند.در مقایسه با منبع تغذیه پالس AC عمومی، این نوع منبع تغذیه می تواند سریع و دقیق تنظیم شود.تاثیر کمی بر شبکه برق و نیاز کمتر به شبکه برق در مقایسه با جوشکار تک فاز با همان ظرفیت.

3. ساختار جوش ردیفی: 6 مجموعه الکترود جوش بر روی تیر نصب شده و مجهز به راهنمای لغزشی است که می تواند به صورت افقی حرکت کند.تنظیم فاصله نقطه جوش راحت است بنابراین برای جوشکاری قطعات کار با پینچ های مختلف مناسب است.برنامه جوشکاری الکترود جوش ردیفی انعطاف پذیر است و انواع برنامه های جوشکاری موجود است.بنابراین می توانید جوش را از وسط به طرفین یا از کناره ها به وسط یا تک جوش انتخاب کنید.واقعاً به ثبات، قابل اعتماد و سازگاری خوب اثر جوش دست یابید.

4. سیستم خنک کننده: جوشکار مقاومتی در طول فرآیند جوشکاری گرمای زیادی تولید می کند.منبع حرارت ممکن است از: جوشکاری الکترود و قطعه کار یا کار اجزایی مانند ترانسفورماتور سیلیکونی کنترل شده و جوشکاری باشد.به منظور محافظت از عمر کاری قطعات و کنترل دمای نرم شدن الکترود جوشکاری برای اطمینان از قابلیت اطمینان جوشکاری، برای از بین بردن گرما از چرخه آب خنک کننده طراحی شده است.نوع آب خنک کننده هوا خنک پذیرفته شده است.از طریق سیستم تبرید دستگاه آب خنک کننده، دمای آب به دمای از پیش تعیین شده کاهش می یابد.هدف از چرخه آب خنک کننده از طریق پمپ آب دستگاه آب خنک کننده و جعبه ذخیره آب حاصل می شود.
