خط تولید قاب قفس IBC دستی / اتوماتیک

Name: خط تولید قاب قفس IBC دستی / اتوماتیک
Brand: Shanghai Trintfar Intelligent Equipment Co., Ltd.
Price: 45,000.00 USD
Availability: InStock

همه محصولات

دستگاه های جوش نقطه ای
(48)

جوشنده ذخیره انرژی
(15)

ماشین جوش سفارشی
(42)

خط توليد ردياتور ترانسفورماتور
(10)

دستگاه جوش درز
(43)

دستگاه جوش گل میخ
(12)

خط تولید جوشکاری درام فولادی
(9)

دستگاه جوش پروجکشن
(18)

دستگاه جوش لب به لب
(38)

دستگاه جوش لیزر فیبر
(9)

دستگاه جوش انتشاری
(6)

دستگاه جوش مش سیم
(6)

بازوی ربات
(13)

سایر دستگاه های جوش
(1)

بهترین محصولات

دستگاه جوش فلزی سوراخ دار فولادی ضد زنگ سیم مش سیلندر لوله لوله فیلتر دستگاه جوش

گواهی

نظرات مشتریان

شما همچنین می توانید با آدرس ایمیل یا واتس اپ من تماس بگیرید. منتظر جواب شما هستم sales-ftt@trintfar.cn واتساپ: +86 15216883036 شانگهای ترینتفار تجهیزات هوشمند شرکت محدود

—— دوستان عزيز

چت IM آنلاین در حال حاضر

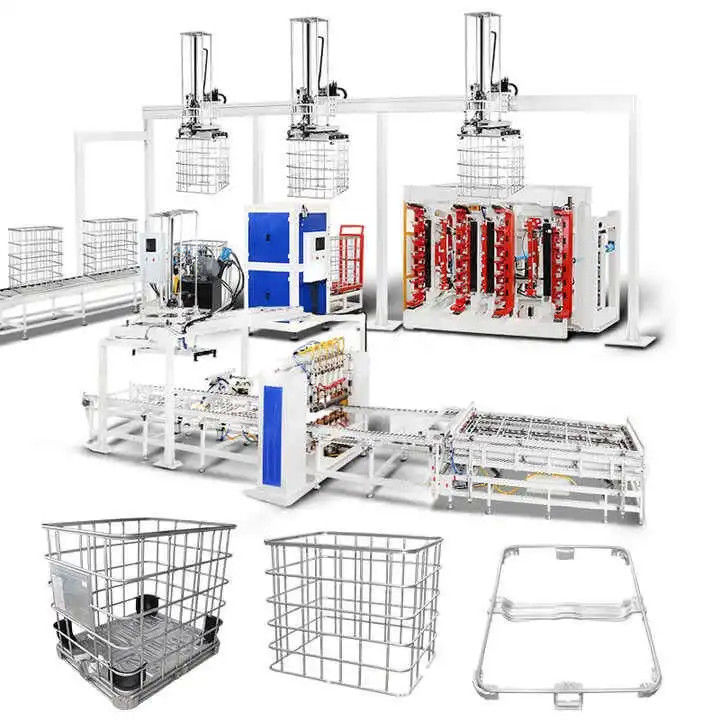

خط تولید قاب قفس IBC دستی / اتوماتیک

تصویر بزرگ : خط تولید قاب قفس IBC دستی / اتوماتیک

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	60 ~ 90
شرایط پرداخت:	L/C، D/A، D/P، T/T

مخاطب

خط تولید قاب قفس IBC دستی / اتوماتیک

شرح

پیکربندی ظرفیت:	150-200pcs/8h	اپراتورها:	خط دستی 7-8 نفر） خط اتوماتیک （5-6 نفر
توزیع انرژی تجهیزات:	550 کیلو وات	نیاز هوا:	1.1 متر مکعب در دقیقه
نیاز آب:	10-25m³/h
برجسته کردن:	خط تولید قاب قفس IBC,خط تولیدی اتوماتیک قاب قفس IBC , Automatic IBC Cage Frame Production Line

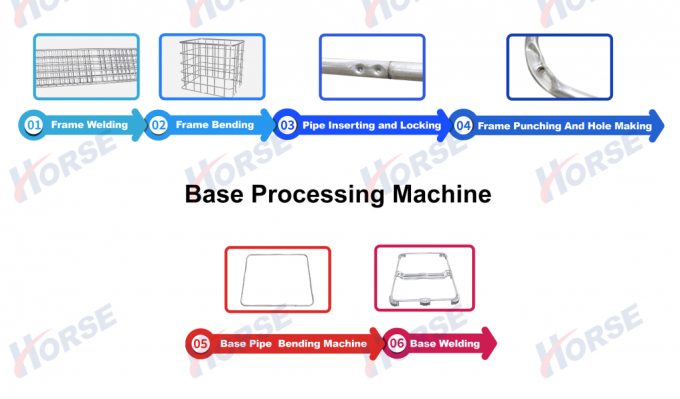

جریان کار

جریان کار:

پردازش فریم:جوشکاری فریم → خم کردن فریم → لوله → ورودی و قفل کردن → سوراخ کردن فریم و سوراخ کردن

پردازش پایه:دستگاه خم کردن لوله پایه → جوش پایه

تجهیزات اصلی

ماشین پردازش قاب

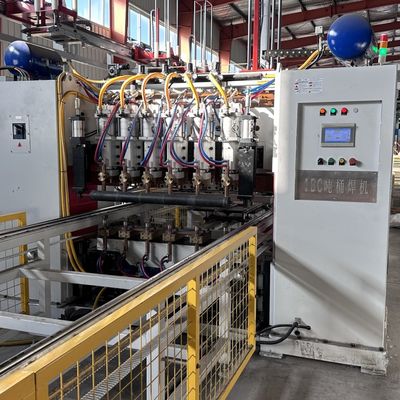

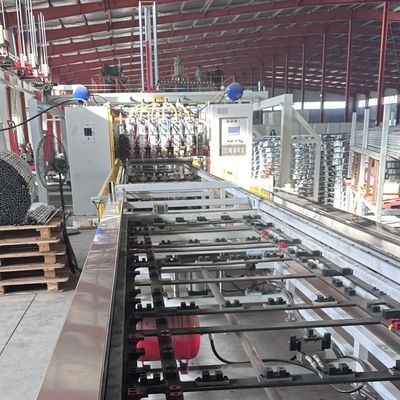

ماشین جوش فریم

بهره وری جوش:۴۵ ثانیه/قطعه

ساختار گانتری تقویت شدهبرای سفتی بالا و عملکرد پایدار.

منبع برق اینورتر فرکانس متوسطبرای جوشکاری انرژی کارآمد.

6 سر های جوش و سیستم های برق، هر کدام با تنظیم جریان مستقل برای نقاط جوش قابل اعتماد.

طراحی فیدر دو لایهبرای کار مستمر: در حالی که یک تغذیه کننده جوش می دهد، دیگری مواد را بار می کند.

جوش خودکار با گامبا کمربند قدم زدن با سرو برای موقعیت دقیق.

جدا کردن خودکار: سیلندر پس از جوش برای آماده کردن برای تخلیه خارج می شود.

تخلیه اتوماتیک: گیرنده کنترل شده توسط سرو محصول جوشیده را به موقعیت تعیین شده منتقل می کند، کار را کاهش می دهد و کارایی را بهبود می بخشد.۹۰ درجه چرخش فودر تخلیهبراي حمل و نقل آسان

ماشین خم کردن قاب

پردازش تمام فریمبرای دقت خم کردن بالا، عملکرد پایدار و کارایی، هر 15-20 ثانیه یک قاب خم می کند.

سیستم تعادل خم کردن ویژهدقت قطر قاب را تضمین می کند.

HMI + کنترل PLCبرای اتوماسیون بالا.

گزینه دستکاریبرای بارگذاری و تخلیه خودکار، کاهش پرسنل.

تغییر سریع قالببرای خم کردن لوله های مختلف.

سیستم هیدرولیک سروبا واکنش سریع، بی وقفه کم و دقت بالا.

طراحی ماژولاراجازه می دهد تا سفارشی سازی برای اتوماسیون بر اساس نیازهای مشتری.

دستگاه قفل قاب

کارایی و کیفیت:پروسه قفل کردن حدود 25 تا 30 ثانیه طول می کشد تا کامل شود.

قاب ماشینبه عنوان یک کل برای دقت ورودی بالا، قفل قوی، عملکرد پایدار و کارآمد پردازش می شود.

HMI + کنترل PLCبرای اتوماسیون بالا.

گزینه دستکاریبرای بارگذاری و تخلیه خودکار، کاهش پرسنل.

تغییر سریع قالببرای برآورده کردن نیازهای مختلف لوله قفل با جایگزینی آسان قالب.

سیستم هیدرولیک سروبا واکنش سریع، بی وقفه کم و دقت بالا.

طراحی ماژولاراجازه می دهد تا سفارشی سازی اتوماسیون بر اساس نیازهای مشتری.

دستگاه سوراخ کردن و سوراخ کردن

کارایی و کیفیت:پروسه قفل کردن حدود 25 تا 30 ثانیه طول می کشد تا کامل شود.

قاب ماشین: پردازش کل بدن برای عملکرد دقیق، پایدار و کارآمد.

سیستم کنترل: HMI + PLC برای اتوماسیون بالا

دستکاری کننده: امکان بارگیری و تخلیه خودکار، کاهش تعداد پرسنل.

تغییر سریع قالب: به راحتی قالب ها را جایگزین کنید تا نیازهای مختلف سوراخ کردن لوله را برآورده کند.

سیستم هیدرولیک سرو: پاسخ سریع، بی وقفه کم و دقت بالا.

طراحی ماژولار: اتوماسیون قابل تنظیم بر اساس نیازهای مشتری.

ماشین پردازش پایه

دستگاه خم کردن لوله های پایه

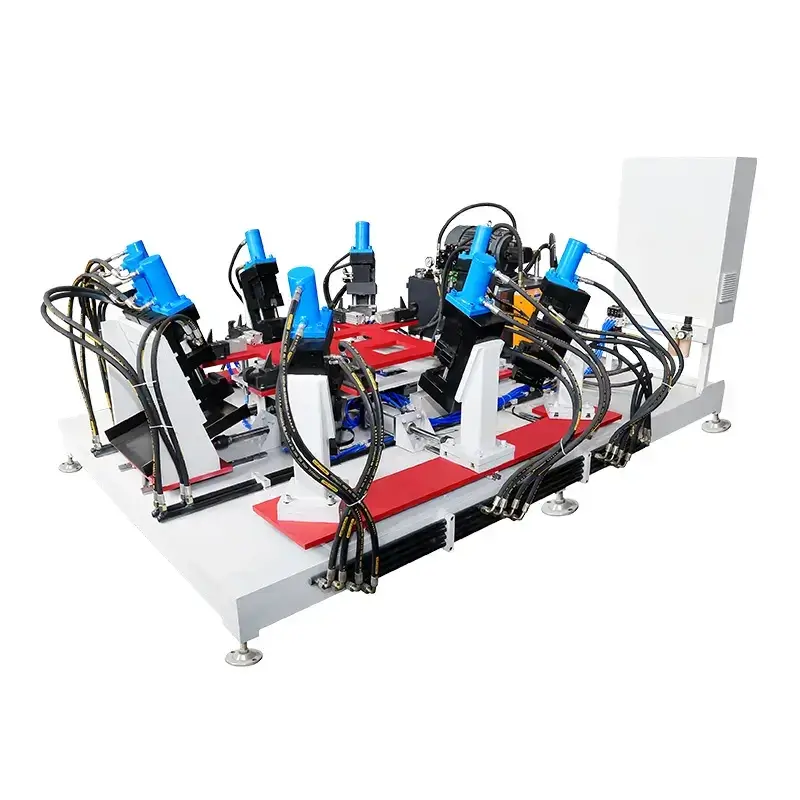

ماشين جوشکاري لوله هاي پايه

طراحی: ساختار افقی با 7 سر جوش برای جوش قاب پایه. اپراتور فقط نیاز به بارگذاری / تخلیه دارد؛ جوش خودکار است.

قدرت: 3 مجموعه از MF DC 160KVA.

مزایا: کیفیت محصول و میزان تولید را بهبود می بخشد، هزینه ها را کاهش می دهد و عدم ثبات ناشی از جوش دستی را از بین می برد. اتوماسیون بالاتر و بهره وری تولید.

اطلاعات دیگر

جزئیات محصول

خط تولید قاب قفس IBC نمودار طرح

خط تولید قاب قفس IBC دستی / اتوماتیک 10

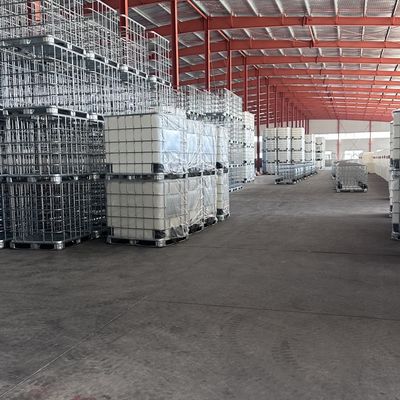

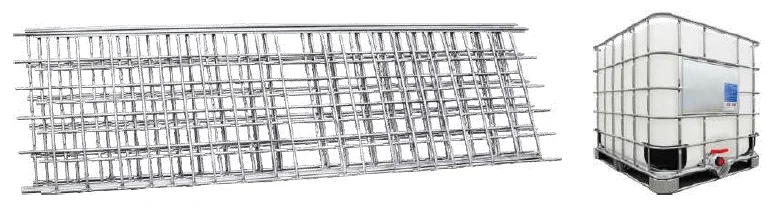

نتایج تولید

لیست پیکربندی تجهیزات

نه	نام تجهیزات	واحد	مقدار	توابع اصلی
1	ماشین جوش گانتری میش	واحد	1	جوشکاری چند نقطه ای
2	دستگاه تغذیه خودکار میش	تنظیم شده	1	بارگذاری خودکار لوله های بلند و کوتاه
3	دستکاری کننده مواد گیرنده میش	واحد	1	تخلیه شبکه (تکه بندی)
4	ماشین خم کردن چهار محوری	تنظیم شده	1	خم کردن و شکل دادن میش با سر کوچک شدن
5	دستگاه قفل کردن	تنظیم شده	1	خم کردن و قفل کردن میش
6	ماشین تراش تراش	تنظیم شده	1	سوراخ کردن و برش لوله پایین زیر قاب
7	دستکاری کننده قاب	تنظیم شده	1	سه تا دستکاری کننده به سمت بالا و پایین حرکت می کنند تا قاب را بگیرند
8	دستگاه جوش پا از فولاد	تنظیم شده	1	جوشکاری پاهای فولادی از فریم پایین
9	دستکاری کننده مواد ماشین جوشکاری پای فولاد	تنظیم شده	1	خارج کردن، انتقال و انباشت قاب پایین پس از جوش
10	ماشین اتوماتیک ضد آب	تنظیم شده	1	آزمایش سفت بودن پوشش
11	ماشین خم کردن دوگانه اتوماتیک برای لوله های پایین	تنظیم شده	1	فشرده سازی، گره زدن و خم کردن لوله های پایین
12	پلتفرم آزمایش لرزش	تنظیم شده	1	آزمایش محکم بودن و حفاظت از بشکه های IBC
