خط توليد طبل هاي فولادي قابل تخصيص با جوشكاري بخيه اي

Name: خط توليد طبل هاي فولادي قابل تخصيص با جوشكاري بخيه اي
Brand: Shanghai Trintfar Intelligent Equipment Co., Ltd.
Price: 45,000.00 USD
Availability: InStock

همه محصولات

دستگاه های جوش نقطه ای
(49)

جوشنده ذخیره انرژی
(15)

ماشین جوش سفارشی
(43)

خط توليد ردياتور ترانسفورماتور
(14)

دستگاه جوش درز
(44)

دستگاه جوش گل میخ
(14)

خط تولید جوشکاری درام فولادی
(25)

دستگاه جوش پروجکشن
(18)

دستگاه جوش لب به لب
(40)

دستگاه جوش لیزر فیبر
(23)

دستگاه جوش انتشاری
(6)

دستگاه جوش مش سیم
(9)

بازوی ربات
(14)

سایر دستگاه های جوش
(28)

بهترین محصولات

طبل های فولادی طبل های جوش تولید خط تجهیزات جوش بخیه

گواهی

نظرات مشتریان

شما همچنین می توانید با آدرس ایمیل یا واتس اپ من تماس بگیرید. منتظر جواب شما هستم sales-ftt@trintfar.cn واتساپ: +86 15216883036 شانگهای ترینتفار تجهیزات هوشمند شرکت محدود

—— دوستان عزيز

چت IM آنلاین در حال حاضر

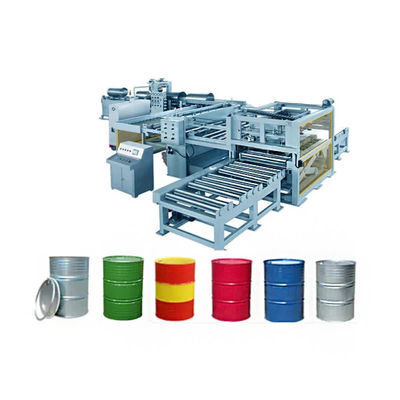

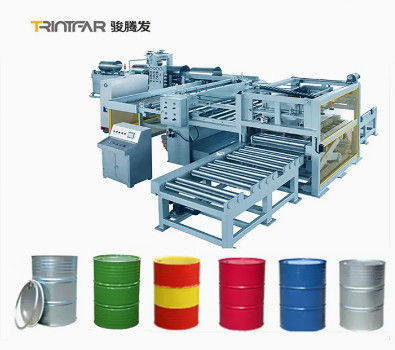

خط توليد طبل هاي فولادي قابل تخصيص با جوشكاري بخيه اي

تصویر بزرگ : خط توليد طبل هاي فولادي قابل تخصيص با جوشكاري بخيه اي

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	90 تا 120
شرایط پرداخت:	L/C، D/A، D/P، T/T

مخاطب

خط توليد طبل هاي فولادي قابل تخصيص با جوشكاري بخيه اي

شرح

سفارشی سازی:	در دسترس	کنترل:	خودکار
راه جوش:	جوشکاری درز	وزن:	۷۰۰۰۰ تا ۱۳۰۰۰۰ کیلوگرم ۱۵ تا ۵۰ تن
ولتاژ:	220V/380V/440V
برجسته کردن:	خط تولید طبل فولادی سفارشی,خط تولید طبل فولادی جوشکاری , Seam Welding Steel Drum Production Line

جریان کار

جریان کار:گرد کردن → جوشیدن بخیه → گلدان/فلانژ → لوله کشی/گلدان W → آزمایش نشت (قبل از خیاط) → خیاط کردن → آزمایش نشت (بعد از خیاط) → روغن تمیز، شستن، فی فسفوریزه،شستن → شستن خشک کردن → نقاشی بیرون → خشک کردن پس از نقاشی بیرون → خنک کردن → انبار (آفلاین)

تجهیزات اصلی

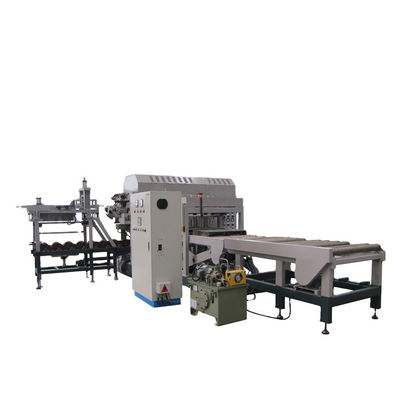

ماشین آلات تولید بدن طبل فولادی

دستگاه تولید ورق فولادی بدن درام

کالسکه کویل: موتور 3 در 1، هیدرولیک بالا / پایین

واحد باز کردن کویل: هيدروليکي، بدون چرخش قدرت، قطر کویل Ф508-Ф610mm، حداکثر بار: 15 تن

7-رولر لولر: 7 رولر، سرعت موتور قابل تنظیم با فرکانس

ابزار اندازه گیری: دقت طول از طریق موتور خدمات AC ساخت ژاپن

ماشین برش ورق: 3*1500mm، کنترل شده توسط PLC

حمل کننده: انتقال ورق های برش به جوشنده اتوماتیک

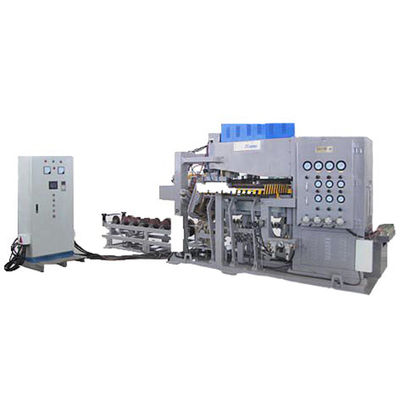

دستگاه جوش اتوماتیک بدن درام

کنترل همپوشانی: بار راهنمای موقعیت طبل؛ Z-bar تضمین 2mm همپوشانی با نگهداری آسان از طریق نوارهای پوشیدن قابل جدا کردن و یک بینی پروفایل برای تماس دقیق چرخ جوش.

رول های شیشه ای ساعت: نصب شده بر روی چارچوب ′′postgoal′′ با سنسورها، اطمینان از اندازه گیری تدریجی، همپوشانی مداوم و به حداقل رساندن علامت گذاری سطح؛ رول های پایین برای نگهداری،تنظیمات رول بالا برای تحمل اندازه با سیلندر های پنوماتیک.

سر های جوش: موتور AC کنترل شده توسط اینورتر SEW با گیربکس و فشار پنوماتیک برای سرعت ثابت؛ چرخ های جوش با شاخص متقاطع برای حتی پوشیدن، خودکار روغنو می تواند به صورت دستی یا نیمه اتوماتیک برای کاهش زمان توقف برش داده شود.

سر جوشکاری سلندر اسلاید: سر جوش پایین نصب شده بر روی آویزان آلیاژ سبک با سیلندر پنوماتیک و بهار باد برای تثبیت نیروی و خنک کردن واکنش ها در شروع جوش.

کنترل جوش: انرژی کارآمد سه فاز AC، کنترل با صفحه نمایش LCD.

ترانسفورماتور: SP 350KVA

رول های تراش: اختیاری.

ماشین فلنج

شکل گیری فلنج با کارایی بالاتر مناسب برای فولاد سرد ، کنترل شده توسط PLC ، هایدرولیک. قدرت واحد: 22KW

ماشین سنگ شکن

با 8 قالب منحنی که به سمت بیرون حرکت می کنند تا شکل 12 میلی متری را تنظیم کنند. کنترل شده توسط PLC، درایو هیدرولیکی، قدرت واحد: 15KW.

دستگاه لوله کشی

شکل گیری فلنج با کارایی بالاتر مناسب برای فولاد سرد ، کنترل شده توسط PLC ، هایدرولیک. قدرت واحد: 22KW

ماشین دوخت

فشار بار اتوماتیک و جوشکاری بخیه. موتورهای دوگانه و شاخه های اصلی. چرخ های رول مکانیسم کام، تنظیم آسان، کنترل شده توسط PLC. قدرت واحد: 41KW.

ماشین آلات تولید کف و پوشش بالای طبل فولادی

ماشین های صاف کننده و تراشنده

دستگاه باز کردن پیچ:

عرض ورق: 600-1320mm
ضخامت: 0.6-1.4mm
ظرفیت تولید: 15 برش/ دقیقه
حداکثر سرعت برش: 50-60m/min

دستگاه راست کردن هفت رولر:

دقت صاف کردن: ≤1.5mm/m2

ماشین تراش:

ضخامت برش: ≤3mm
عرض تراش: ≤1500mm

دستگاه فشار پوشش

ماشین فشار پوشش (پریس 160 تن)

عملکرد:پوشش و کف را با استفاده از دو فشار 160 تن شکل می دهد.

ماشین فشار دو قفل ((مصنع 63 تن)

عملکرد:براي سوراخ کردن و قفل کردن سوراخ طبل استفاده ميشه.

اتوماسیون:بارگذاری و تخلیه کاملا خودکار است.

قدرت واحد:15KW

دستگاه چسب بسته بندی و اسپری

دستگاه خودکار پالتی سازی

ماشین های رنگ آمیزی

خط شستشو

بشکه ها تمیز می شوند و روی زنجیره حمل رنگ قرار می گیرند، از افقی به عمودی انتقال می دهند.
طول حمل و نقل شستشو:55 متر
کانال خشک کردن:L28m؛W1.5m؛H1.7m

تجهیزات نقاشی

نقاشی سه رنگی:

داخل: رنگ ضد آب

بیرونی: رنگ مغناطیسی الکل اسید

اندازه: L4.8m؛ W4m؛ H2.4m

تجهیزات خشک کردن

خشک کردن عمودی سه ردیف
محدوده کنترل دما:دمای اتاق به 200°C، قابل تنظیم
دقت کنترل دمای:±5°C
اندازه:L36M؛ W2.6M؛ H2.1M

تجهیزات خنک کننده

عملکرد: سطح لاک سخت پس از پخت
قدرت۶٫۶ کیلو وات

دستگاه های آزمایش نشت

آزمایش نوع افقی، فشار هوا 0.03Mpa. کنترل شده توسط PLC، رانندگی هوا فشرده.

اطلاعات دیگر

جزئیات محصول

نمودار طرح خط تولید طبل فولادی

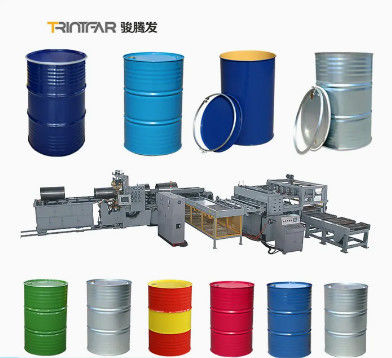

نتایج تولید

روش جوش:

این تجهیزات از روش جوش رسوب استفاده می کند، با الکترودها در قالب رول های استوانه ای. عرض الکترود بزرگتر از بخش همپوشانی صفحه فولاد است.اجازه کنترل ضخامت مفصلدر طول فرآیند جوش، فشار الکترود بالاتر و جریان جوش مداوم اعمال می شود. با کنترل پارامترهای جوش مانند فشار الکترود، جریان جوش و زمان جوش،کیفیت جوش پایدار می تواند به دست آیداین ماشین قادر به انجام فرآیند جوش خیاط بر روی بخیه های طولی طبل های فلزی با قطر از 516mm (برای طبل های مخروطی) تا 571.5mm است.

لیست پیکربندی تجهیزات

خط تولید درام ها
SN.	شماره مدل	نام	واحد	مقدار	یادداشت
1	ST2311.00B	کالسکه ی بالا	مجموعه	1	موتور هیدرولیک
2	STK2010.01.00C	واحد باز کردن	تنظیم شده	1	محرک هیدرولیکی؛ کنترل فرکانس سرعت موتور
3	STK1213100	9 رولر تراز کننده و دستگاه اندازه گیری	تنظیم شده	1	کنترل سرو
4	ST131900	کانویر از سطح کننده به ماشین فشار ماشین برش ورق	تنظیم شده	1
5	JD21-160	دستگاه فشار پوشش	تنظیم شده	2	160 تن
6	ام جي 5715	قالب برای پوشش و کف	تنظیم شده	2
7	ST131800	کانویر برای پوشش به ماشین گلو پیش از کویل و اسپری	تنظیم شده	2	شامل ناقل و انباشت
8	YJX200900	دستگاه چسب پیش از طومار و چسب اسپری	تنظیم شده	2	کنترل PLC؛
9	St-1001	بسته بندی اتوماتیک برای پوشه های طبل	تنظیم شده	2
10	Q11-2000	ماشین برش ورق خرد	تنظیم شده	1	3*2000 میلی متر
11	KJKZ2011.00	جعبه کنترل الکتریکی	تنظیم شده	1
12	KJ2011.02.00	ایستگاه هیدرولیک	تنظیم شده	1

سوراخ 2′& 3/4′ خودکار و قفل 2′& 3/4′ بسته شدن
SN.	نام	واحد	مقدار
1	قدرت گلو عمیق 63 تن فشار	تنظیم شده	2
2	قالب دو بار فشار	تنظیم شده	1
3	قالب دو قفل	تنظیم شده	1
4	خط حمل و نقل خودرو برای پوشش	تنظیم شده	1
5	سیستم کنترل الکتریکی	تنظیم شده	1

برش به طول خط (برای بدن طبل)
SN.	شماره مدل	نام	واحد	مقدار	یادداشت
1	ST2311.00B	کالسکه ی بالا	مجموعه	1	موتور هیدرولیک
2	STK2010.01.00C	حل کن، متحد کن	تنظیم شده	1	موتور هیدرولیک
3	STK1213100	دستگاه تراز 9 رولر	تنظیم شده	1	سرعت تنظیم فرکانس
4	STK1213200	امکانات اندازه گیری	تنظیم شده	1	موتور سرو
5	Q11-1500	ماشین برش ورق	تنظیم شده	1	3*1500 میلی متر
6	KJKZ2011	جعبه کنترل الکتریکی	تنظیم شده	1
7	KJ2011.02.00	ایستگاه هیدرولیک	تنظیم شده	1

خط تولید بدن طبل فولادی
SN.	شماره مدل	نام	واحد	مقدار	یادداشت
1	KJJQ.00	کانویر			خط برش
2	FHJ-250-2	دستگاه اتو ویلدر	تنظیم شده	1	اینورتر فرکانس متوسط سه فاز
3	YP-line201	خط جوش فشرده سازی رولینگ و برش زبان آهن	تنظیم شده	2
4	STG220100	ماشین فلنج اکستروزن	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی کنترل هیدرولیک
5	STG220300	ماشین سنگ زنی	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی کنترل هیدرولیک
6	STG2202.00	ماشین لوله کشی	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی کنترل هیدرولیک
7	STG100500	دستگاه آزمایش نشت خط جوش	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی کنترل هیدرولیک
8	ST220405.00	تغذیه اتوماتیک برای انتهای طبل	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی است
9	ST2204.00X	ماشین دوخت	تنظیم شده	1	شامل زنجیره چند مرحله ای و کنترل الکتریکی کنترل هیدرولیک
10	STG100500	دستگاه آزمایش نشت	تنظیم شده	1

درمان پشت (شستن، خشک کردن، سیستم رنگ آمیزی و غیره)
SN.	نام	واحد	مقدار	یادداشت
1	دستگاه بلند کن	تنظیم شده	1
2	شستن، تمیز کردن و حمل و نقل	تنظیم شده	1
3	خشک کردن و حمل	تنظیم شده	1
4	ماشین چرخاندن	مجموعه	2
5	اتاق نقاشي (به بيرون)	مجموعه	2	سه رنگ
6	توزیع کننده جلویی	تنظیم شده	2
7	تجهیزات خشک کردن سه کانال عمودی	تنظیم شده	1	(در خارج)
8	خنک کننده	تنظیم شده	1
9	توزیع کننده عقب	تنظیم شده	1
