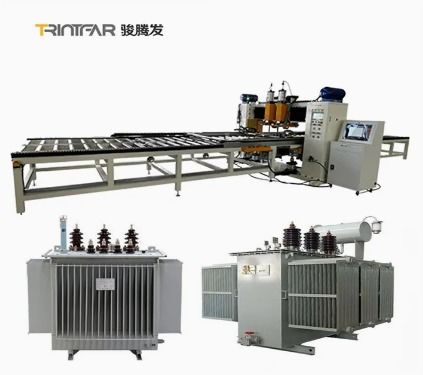

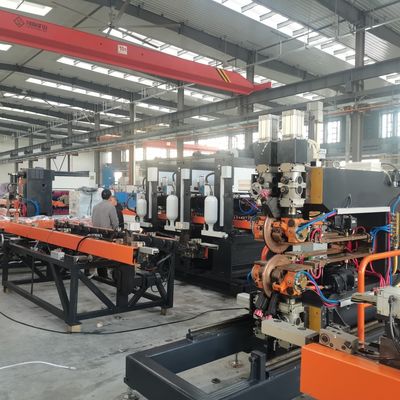

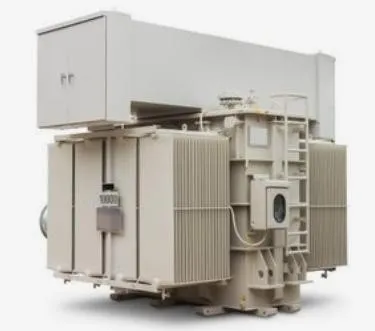

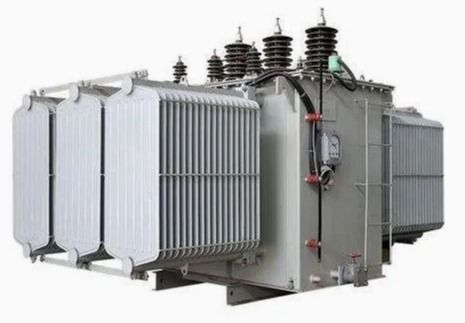

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور

تصویر بزرگ : خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	90 تا 120
شرایط پرداخت:	L/C، D/A، D/P، T/T
قابلیت ارائه:	500

مخاطب

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور

شرح

مواد قطعه کار:	صفحه نورد سرد	ضخامت قطعه کار:	ضخامت 1 میلی متر+1 میلی متر 1.2 میلی متر+1.2 میلی متر
طول محصول:	650-4000 میلی متر	عرض محصول:	520 میلی متر و 380 میلی متر
ارتفاع عملیات:	1 متر	ظرفیت تولید:	75 قطعه در ساعت (صفحه 2 متر طول)

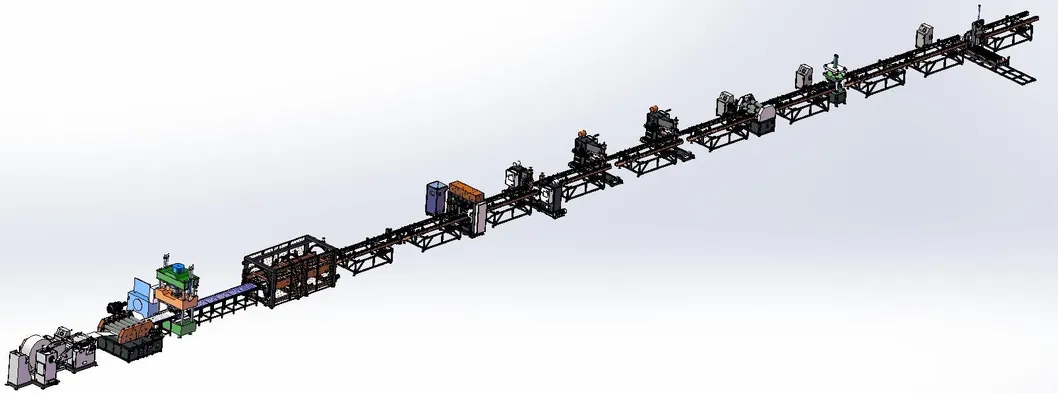

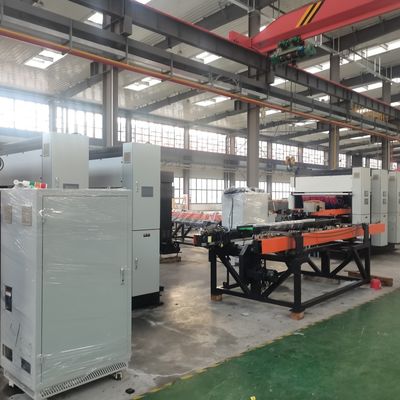

فرایند تولید

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 0

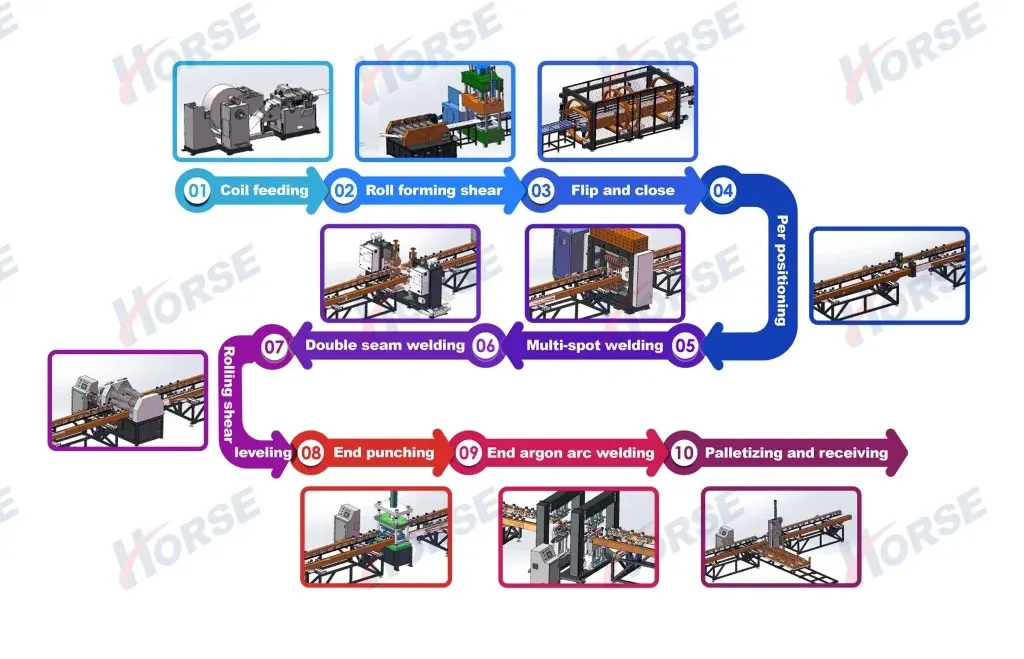

جریان کار:بازکردن کویل→شکل‌دهی با رول→پرس هیدرولیک→چرخش→جوش نقطه‌ای چندگانه→جوش درز جانبی→جوش سر→برش جانبی→برش سر→محصول نهایی→دستگاه انباشته‌سازی خودکار پنل

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 1

خیر	نام	تعداد	یادداشت‌ها
1	ظرفیت	پیکربندی 75 قطعه در ساعت	بر اساس محصولات 2 متری
2	اپراتورها	1 نفر	یک نفر مسئول بازرسی و نگهداری خط، تامین مواد به خط و تعویض قفسه مواد است
3	مساحت تجهیزات		65 متر طول * 6.5 متر عرض * 2 متر ارتفاع
4	توزیع برق تجهیزات		ولتاژ منبع تغذیه 415 ولت +/- 10٪، 330KVA

راهنمای محصول

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 2

خیر	نام	یادداشت‌ها
1	جنس قطعه کار	ورق نورد سرد
2	ضخامت قطعه کار	ضخامت 1 میلی‌متر + 1 میلی‌متر، ضخامت 1.2 میلی‌متر + 1.2 میلی‌متر
3	طول محصول	650-4000 میلی‌متر
4	عرض محصول	520 میلی‌متر و 380 میلی‌متر
5	ارتفاع عملیات	1 متر
6	ظرفیت تولید	75 قطعه در ساعت (صفحه 2 متری)
7	فاصله نقطه افقی	حداقل 75 میلی‌متر، حداکثر 88 میلی‌متر
8	فاصله نقطه عمودی	40 - 100 میلی‌متر
9	عرض اصلاح رزرو شده	5 میلی‌متر
10	زاویه شانه	8 درجه، شانه مایل بدون گوشه‌های گرد
11	قطر منیفولد	Φ89mm

نمودار شماتیک ساختار دستگاه شکل‌دهی با رول

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 3

ایستگاه شکل‌دهی با رول
1. سرعت رولینگ: 6-14 متر در دقیقه
2. فشار رولینگ قابل تنظیم
3. پانچ انتهایی: پرس هیدرولیک 315 تنی
4. انکودر دوار و سیستم درایو سروو، طول و دقت اندازه فین‌های رادیاتور را کنترل می‌کنند
5. مجهز به مکانیزم تراز برای اطمینان از صاف بودن یک قطعه
6. مواد باز نشده روی قفسه تخلیه قرار می‌گیرند (با ظرفیت بار 5 تن)
از طریق ترولی بارگیری و به ورق‌ها رول می‌شوند.

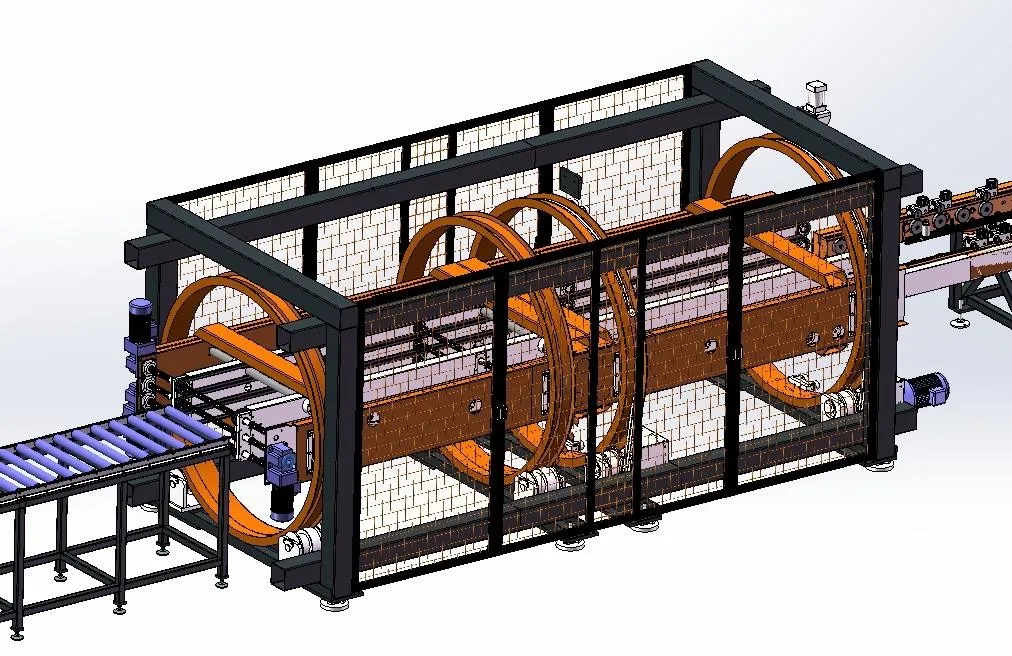

نمودار شماتیک ساختار دستگاه لمینیت برگردان

ایستگاه برگرداندن و اتصال
1. سرعت انتقال: 5~15 متر در دقیقه؛
2. چرخش 180 درجه فین‌های رادیاتور را انجام دهید؛
3. دستگاه برگردان از قفسه چرخان، قفسه برگردان، سیستم انتقال، دستگاه برگردان، دستگاه فشار و سایر اجزا تشکیل شده است.
4. هنگامی که ورق اول به موقعیت از پیش تعیین شده رسید، دستگاه برگردان آن را به قفسه انتقال در طرف دیگر برمی‌گرداند. سپس هنگامی که ورق دوم به موقعیت از پیش تعیین شده رسید، دستگاه فشار کار می‌کند و آن را روی ورق اول فشار می‌دهد و اتصال کامل می‌شود.

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 4

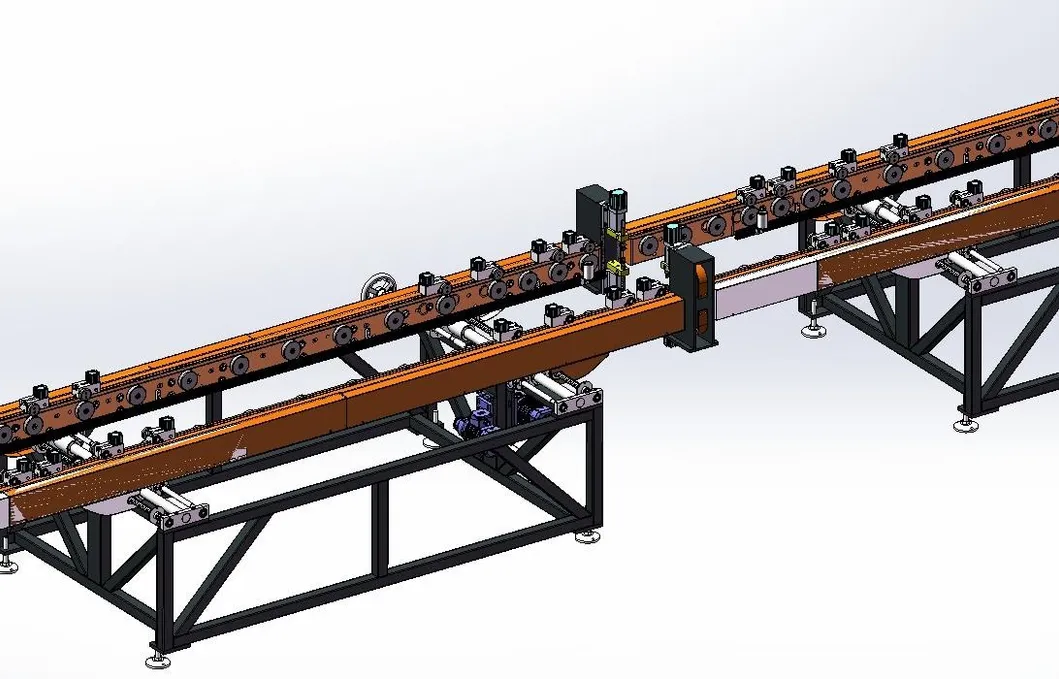

نمودار شماتیک دستگاه جوش نقطه‌ای از پیش تعیین شده دو سر

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 5

ایستگاه جوش نقطه‌ای از پیش تعیین شده دو سر
1. دو مجموعه دستگاه فشار جوش نقطه‌ای؛
2. توان 60KVA؛
3. پس از اتمام برگرداندن و مونتاژ، از دستگاه جوش نقطه‌ای از پیش تعیین شده برای ثابت کردن و تراز کردن دو قطعه کار استفاده می‌شود تا از استفاده از جوش نقطه‌ای چندگانه اطمینان حاصل شود.
4. اجزای پنوماتیک: AirTac, SMC؛
5. موتور انتقال: Wanxin.
6. PLC: Mitsubishi؛
7. صفحه لمسی: Weiluntong؛
8. اجزای الکتریکی: Schneider.

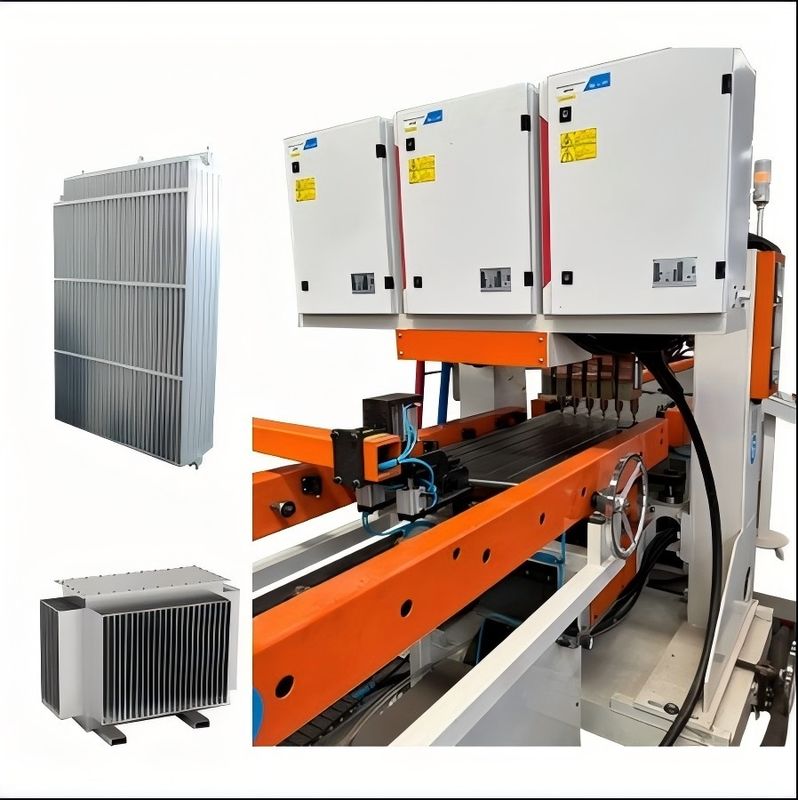

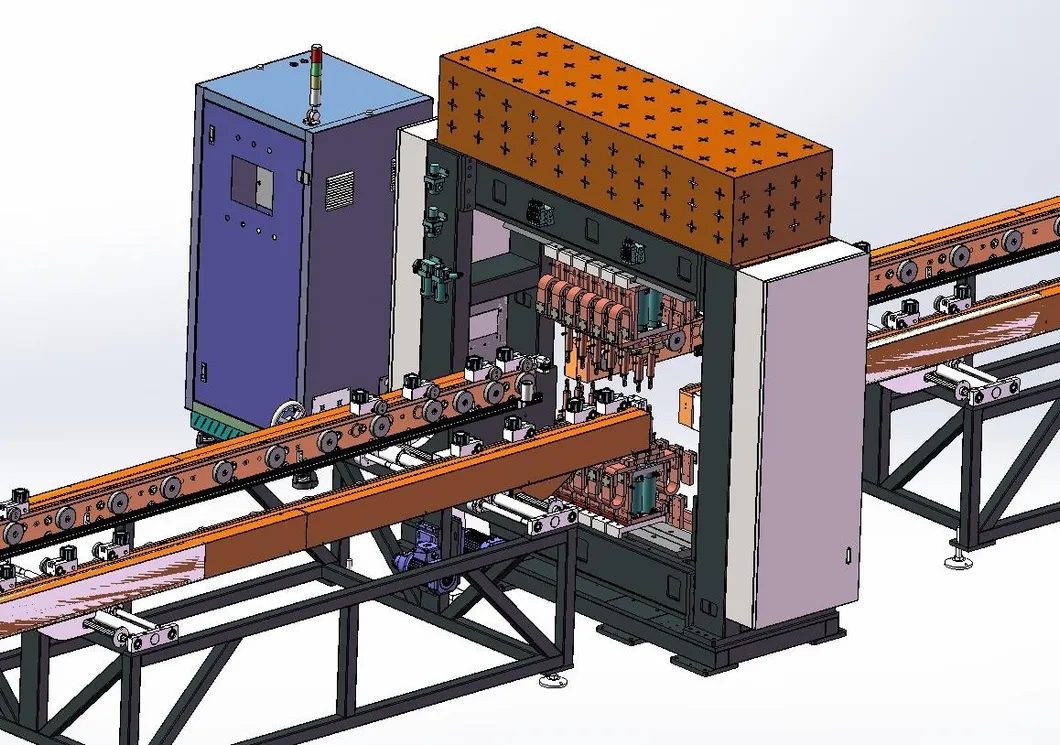

نمودار شماتیک دستگاه جوش نقطه‌ای چندگانه دروازه‌ای

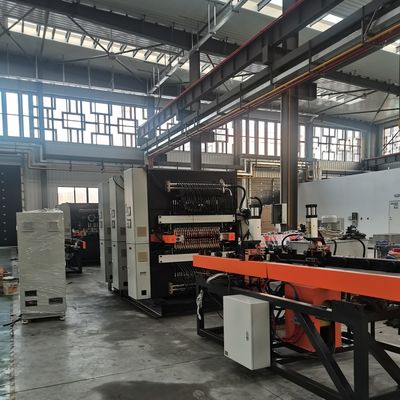

ایستگاه جوش نقطه‌ای چندگانه دروازه‌ای
1. 12 مجموعه دستگاه فشار جوش نقطه‌ای؛
2. سر جوش دو سر، 6 نقطه در هر ردیف؛
3. تعداد منابع تغذیه AC: 12 مجموعه؛
4. توان: 12*50KVA؛
5. جوشکاری دو ردیفه برای بهبود راندمان؛
6. اجزای پنوماتیک: AirTac, SMC؛
7. موتور انتقال: Wanxin. 8. PLC: Mitsubishi؛ صفحه لمسی: Weiluntong؛
9. اجزای الکتریکی: Schneider.

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 6

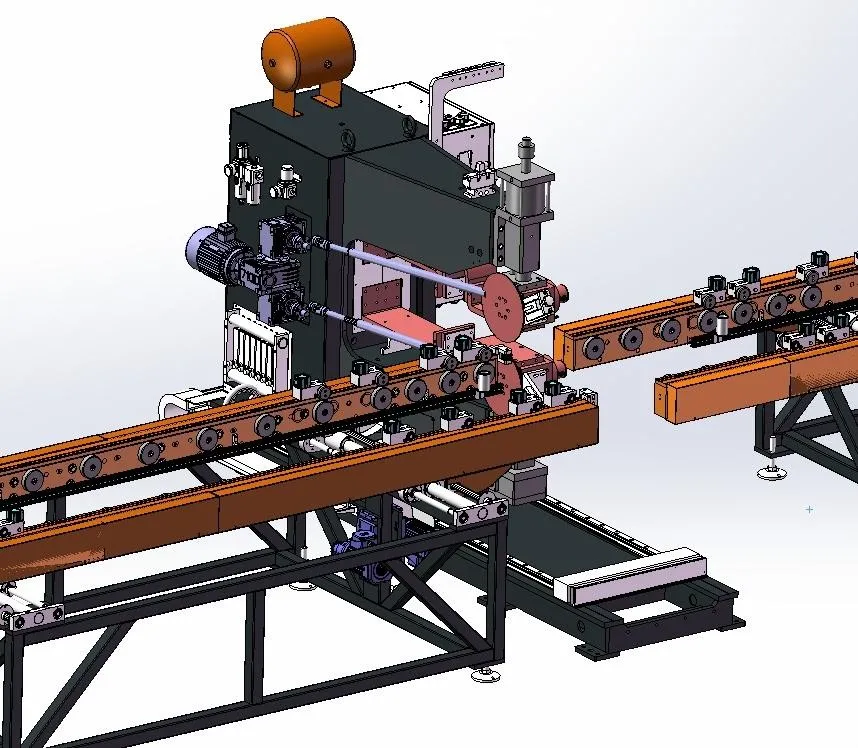

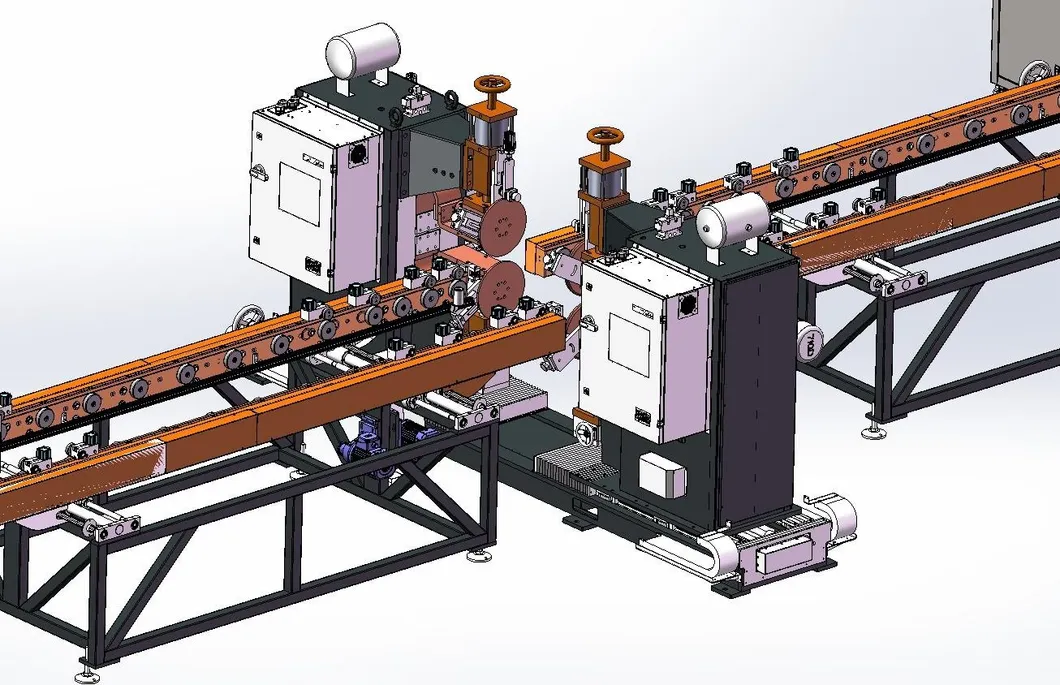

نمودار شماتیک دستگاه جوش درز دوگانه

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 7

جوش درز دو طرفه
ایستگاه جوشکاری ماشینی
1. دو مجموعه دستگاه جوش درز به صورت متقارن در دو طرف چیده شده‌اند؛
2. 4 مجموعه سر فشار جوش درز؛
3. تعداد منابع تغذیه جوش فرکانس متغیر: 2 مجموعه؛
4. توان: 2*160KVA؛
5. حداکثر فشار: 12000N؛
6. مکانیزم انتقال دیفرانسیل اتخاذ شده است؛
7. سرعت جوش درز: 0-2.8 متر در دقیقه؛
8. اجزای پنوماتیک: AirTac, SMC؛
9. موتور انتقال: Wanxin. 10. PLC: Mitsubishi؛ صفحه لمسی: Weiluntong؛
11. اجزای الکتریکی: Schneider؛
12. ریل خطی: Hiwin.

دستگاه جوش درز جانبی کوتاه

ایستگاه جوشکاری جوش درز جانبی کوتاه - 2 مجموعه
1. هر مجموعه سر فشار جوش درز؛
3. تعداد منبع تغذیه جوش اینورتر تک: 1 مجموعه؛
4. توان تجهیزات تک: 200KVA؛
5. حداکثر فشار: 12000N؛
6. از مکانیزم انتقال دیفرانسیل استفاده کنید؛
7. سرعت جوش درز: 0-2 متر در دقیقه؛

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 8

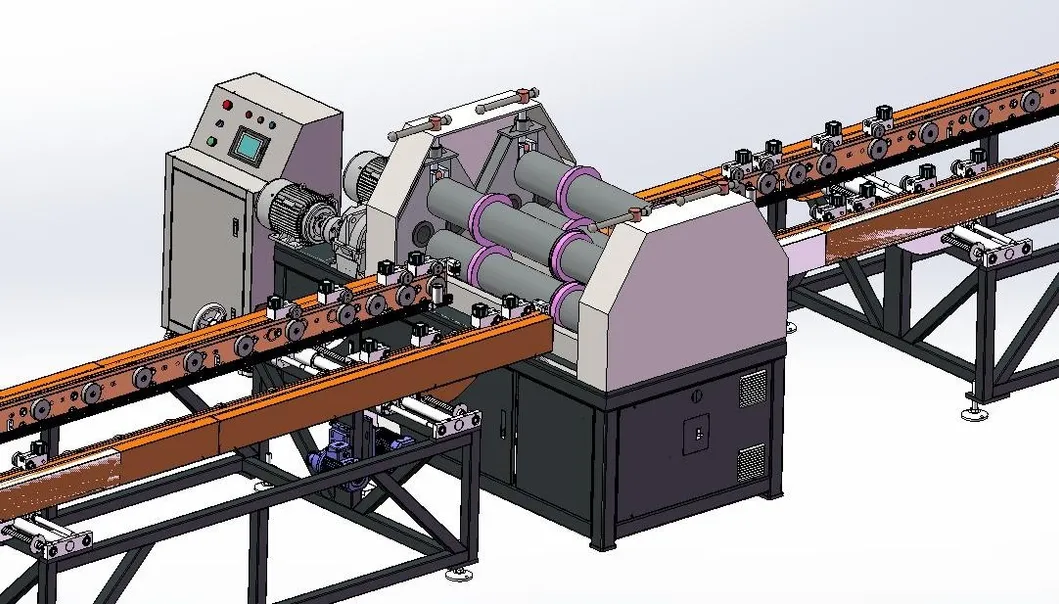

نمودار شماتیک دستگاه تراز برش رولینگ

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 9

ایستگاه برش و تراز رولینگ
1. از جعبه دستگاه، دستگاه درایو، دستگاه برش، مکانیزم خرد کردن لبه، مکانیزم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره تشکیل شده است؛
2. از دیسک برش رولینگ برای برش دو طرف استفاده می‌شود. جنس دیسک برش، فولاد ابزار آلیاژی است که در برابر ضربه مقاوم، مقاوم در برابر سایش و دارای عمر طولانی است؛
3. فاصله عرض در دو طرف برش رولینگ قابل تنظیم و محکم قفل شده است؛
4. مواد لبه پس از برش رولینگ توسط چرخ برش رولینگ خرد می‌شود؛
5. محصول پس از برش رولینگ توسط چرخ تراز صاف می‌شود؛
6 سرعت برش رولینگ 2-6 متر در دقیقه؛
7. توان درایو: 4KW.

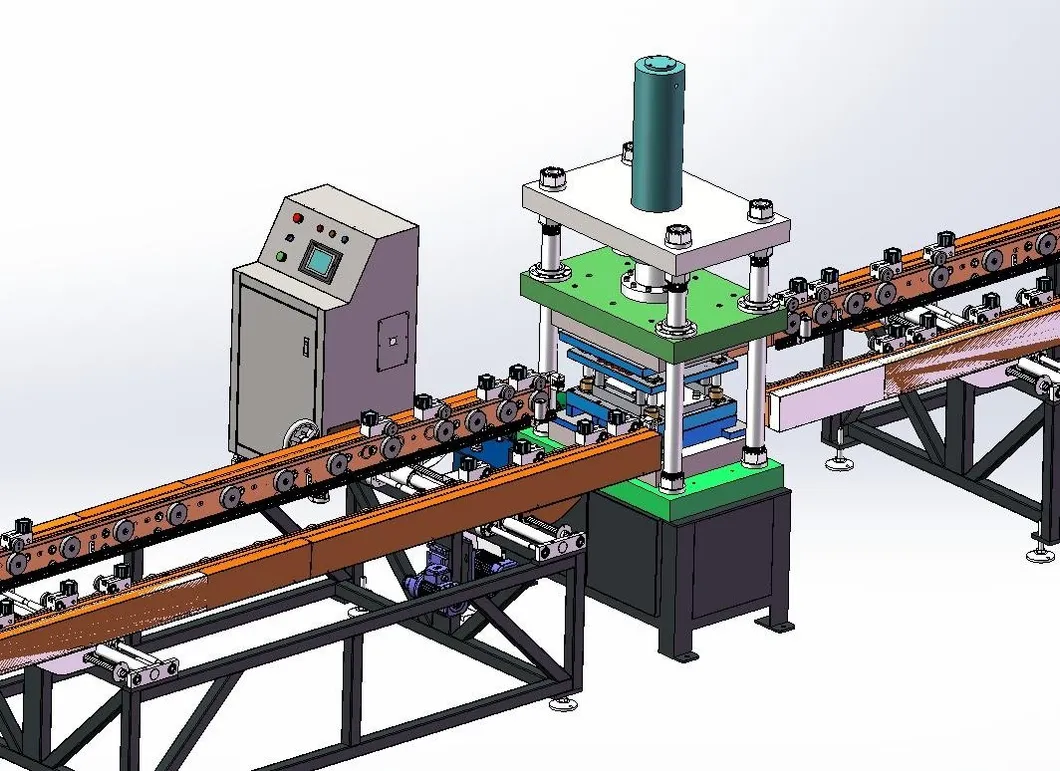

نمودار شماتیک دستگاه پانچ انتهایی

ایستگاه پانچ انتهایی
1. از یک پایه، یک مکانیزم بالابر، یک قاب پانچ، یک قالب پانچ، یک سیلندر پانچ، یک سیلندر بالابر و یک ایستگاه هیدرولیک تشکیل شده است؛
2. برای برش انتهای شل برای اطمینان از تراز و سازگاری لبه‌ها استفاده می‌شود؛
3. قالب پانچ با لبه‌ای اریب طراحی شده است تا نیروی پانچ را کاهش دهد؛
4. فشار دستگاه پانچ: 160T.

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 10

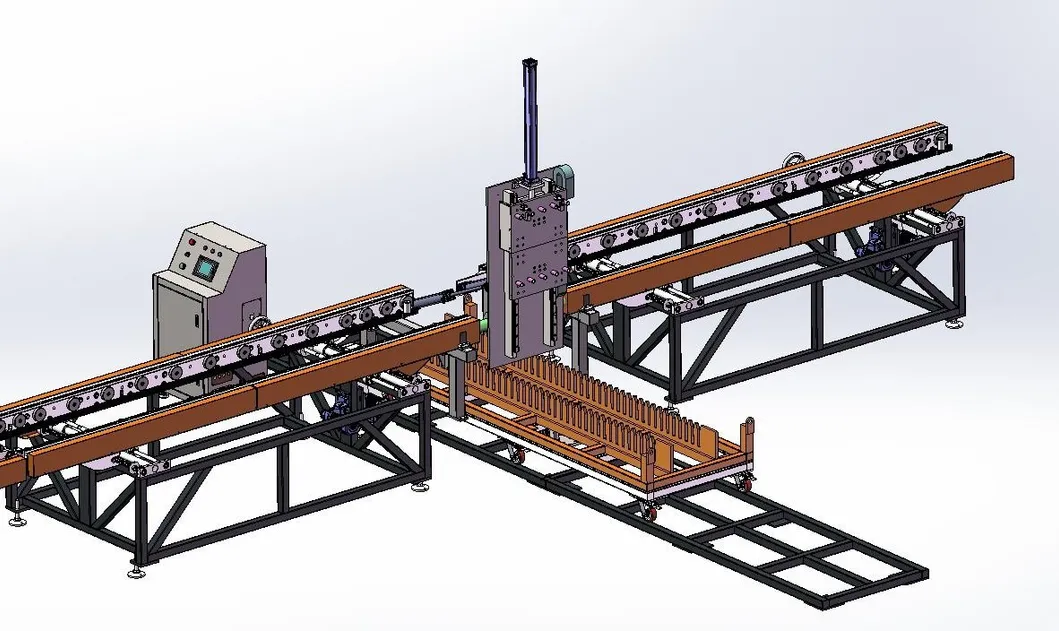

نمودار شماتیک پالت‌ساز محصول نهایی

خط تولید خودکار برای پره‌های خنک‌کننده رادیاتور ترانسفورماتور 11

ایستگاه پالت‌سازی
1. مقدار ذخیره‌سازی یک قفسه پالت‌سازی: 40 قطعه؛
2. فاصله پالت: 45 میلی‌متر؛
3. روش گرفتن: هنگامی که مواد وارد می‌شوند، سیلندر گیره می‌شود و گیره 90 درجه می‌چرخد تا مواد را روی قفسه پالت‌سازی قرار دهد؛
4. روش کار واگن مواد: از حرکت پله‌ای سروو استفاده می‌کند و پس از قرار دادن یک قطعه به موقعیت قرارگیری مواد بعدی حرکت می‌کند، تا زمانی که کل قفسه پر شود، و سپس واگن مواد به صورت دستی تعویض می‌شود؛

فهرست پیکربندی تجهیزات

خیر	نام	مدل	تعداد	واحد	یادداشت
1	دستگاه سیم‌پیچ خودکار	FJJ-0-0	1	مجموعه
2	قیچی شکل‌دهی با رول	CXJ-0-0	1	مجموعه
3	دستگاه بستن برگردان	FZJ-0-0	1	مجموعه
4	جوشکار نقطه‌ای از پیش تعیین شده دو سر	DN60-2C	1	واحد
5	دستگاه جوش نقطه‌ای 12 سر دروازه‌ای	LM-12C	1	واحد
6	جوشکار درز جانبی بلند	2*FVM160	1	واحد
7	جوشکار درز جانبی کوتاه	2*FVM160	1	واحد
8	دستگاه صاف‌کننده رول	JPJ-0-0	1	واحد
9	دستگاه پانچ انتهایی	CQJ-0-0	1	واحد
10	پالت‌ساز محصول نهایی	MDJ-0-0	1	واحد
11	قفسه نقاله	SSJ-0-0	11	مجموعه

مشخصات

BVM-170KVA	پارامترها
ولتاژ ورودی	380±10٪ (سه فاز) 50HZ
توان ورودی	2x250KVA
ولتاژ ثانویه	11.3V
حداکثر جریان اتصال کوتاه	50KA
مقاومت عایق	مقاومت عایق منبع تغذیه ورودی به بدنه ≥ 2.5MΩ
محیط کار	دما≤40 درجه سانتی‌گراد، رطوبت≤90٪
مدل سیلندر	*Φ16080**
حداکثر فشار کاری	12000N
فشار منبع هوا	0.6MPa
فشار منبع آب	0.15MPa~0.30MPa
جریان آب	30L/min
قطر چرخ جوش	280mm
