خط تولید جوشکاری بشکه فولادی تمام اتوماتیک 55 گالن

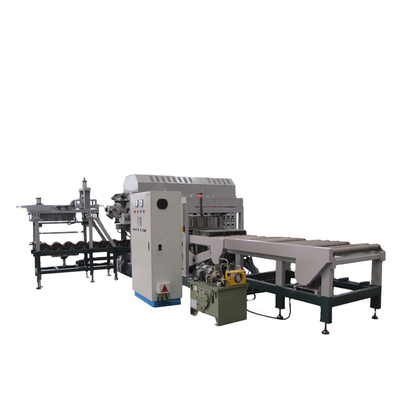

تصویر بزرگ : خط تولید جوشکاری بشکه فولادی تمام اتوماتیک 55 گالن

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Trintfar
گواهی:	CE
Model Number:	FMT-80

پرداخت:

Minimum Order Quantity:	1
قیمت:	10,000-80,000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	45~75
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	50 per year

مخاطب

خط تولید جوشکاری بشکه فولادی تمام اتوماتیک 55 گالن

شرح

Painting Method:	High-pressure painting without air, fuel heating	HS Code:	8515219000
Cooling Way:	Water Cooling	Total Power of Equipment:	48KW
Production Capacity:	Cutting 15 times/minute	Machine Type:	Welding Manipulator
Core Technology:	7 layers of circle rolling technology	Welding Way:	Seam Welding

جریان کار

جریان کار:گرد کردن → جوشکاری درز → لبه/فلنج → چین‌دار کردن/مهره‌زنی W → تست نشتی (قبل از درز) → درز زدن → تست نشتی (بعد از درز) → تمیز کردن روغن، شستشو، فسفاته کردن آهن، شستشو → شستشو و خشک کردن → رنگ‌آمیزی بیرونی → خشک کردن بعد از رنگ‌آمیزی بیرونی → خنک کردن → انبارداری (آفلاین)

تجهیزات اصلی

دستگاه‌های تولید بدنه درام فولادی

دستگاه تولید ورق فولادی بدنه درام

چرخ دستی کویل: درایو موتور 3 در 1، بالا/پایین هیدرولیکی

واحد باز کردن کویل: درایو هیدرولیکی، بدون چرخش نیرو، قطر کویل Ф508-Ф610mm، حداکثر بار: 15 تن

ترازکننده 7 غلتکی: 7 غلتک، سرعت موتور قابل تنظیم با فرکانس

تسهیلات اندازه‌گیری: دقت طول از طریق موتور سروو A.C. ساخت ژاپن

دستگاه برش ورق: 3*1500mm، کنترل شده توسط PLC

حمل‌کننده: انتقال ورق‌های برش خورده به جوشکار خودکار

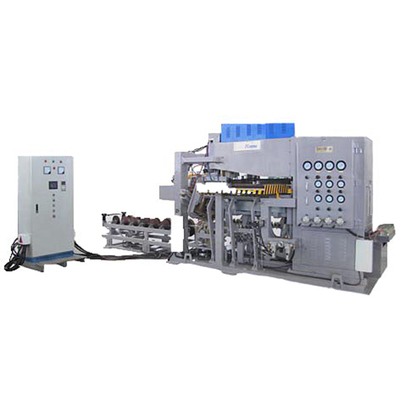

دستگاه جوشکاری خودکار بدنه درام

کنترل همپوشانی: میله راهنما موقعیت درام را مشخص می‌کند؛ میله Z همپوشانی 2 میلی‌متری را با نگهداری آسان از طریق نوارهای سایش قابل جدا شدن و یک بینی پروفیلی برای تماس دقیق چرخ جوش تضمین می‌کند.

غلتک‌های ساعت شنی: نصب شده بر روی قاب “goal post” با سنسورها، اطمینان از اندازه‌بندی تدریجی، همپوشانی ثابت و به حداقل رساندن علامت‌گذاری سطح؛ غلتک‌های پایینی برای نگهداری می‌چرخند، غلتک بالایی برای تحمل اندازه با سیلندرهای پنوماتیکی تنظیم می‌شود.

سرهای جوش: موتور AC با اینورتر SEW با گیربکس و فشار پنوماتیکی برای سرعت ثابت؛ چرخ‌های جوش برای سایش یکنواخت متقابل ارجاع داده می‌شوند، روغن‌کاری خودکار، و می‌توانند به صورت دستی یا نیمه‌خودکار برای کاهش زمان خرابی اصلاح شوند.

لغزنده سیلندر سر جوش: سر جوش پایینی بر روی رم آلیاژ سبک با سیلندر پنوماتیکی و فنر دم برای تثبیت نیرو و کاهش واکنش‌ها در شروع جوش نصب شده است.

کنترل جوشکاری: AC سه فاز با راندمان انرژی، کنترل با صفحه نمایش LCD.

ترانسفورماتور: SP 350KVA.

غلتک‌های صاف‌کننده: اختیاری.

دستگاه فلنج

تشکیل فلنج با راندمان بالاتر. مناسب برای فولاد نورد سرد، کنترل شده توسط PLC، درایو هیدرولیکی. توان واحد: 22KW.

دستگاه مهره‌زنی

با 8 قالب شیب‌دار که به سمت بیرون حرکت می‌کنند تا مهره‌زنی قابل تنظیم 12 میلی‌متری را تشکیل دهند. کنترل شده توسط PLC، درایو هیدرولیکی، توان واحد: 15KW.

دستگاه چین‌دار

تشکیل فلنج با راندمان بالاتر. مناسب برای فولاد نورد سرد، کنترل شده توسط PLC، درایو هیدرولیکی. توان واحد: 22KW.

دستگاه درز زدن

پرس بارگیری خودکار و جوش درز. موتورهای دوقلو و شفت‌های اصلی. چرخ‌های غلتکی مکانیسم بادامک، آسان برای تنظیم، کنترل شده توسط PLC. توان واحد: 41KW.

دستگاه‌های تولید پوشش بالایی و پایینی درام فولادی

دستگاه‌های باز کردن کویل، صاف کردن و برش

دستگاه باز کردن کویل:

عرض ورق: 600-1320mm
ضخامت: 0.6-1.4mm
ظرفیت تولید: 15 برش/دقیقه
حداکثر سرعت برش: 50-60 متر/دقیقه

دستگاه صاف‌کننده هفت غلتکی:

دقت صاف کردن: ≤1.5mm/m²

دستگاه برش:

ضخامت برش: ≤3mm
عرض برش: ≤1500mm

دستگاه پرس پوشش

دستگاه پرس پوشش (پرس 160 تنی)

عملکرد: پوشش و پایین را با استفاده از دو پرس پانچ 160 تنی تشکیل می‌دهد.

دستگاه پرس قفل دوتایی (پرس 63 تنی)

عملکرد: برای پانچ و قفل کردن سوراخ درام معمولی استفاده می‌شود.

اتوماسیون: بارگیری و تخلیه کاملاً خودکار هستند.

توان واحد: 15KW

دستگاه چسب‌زنی قبل از فر کردن و اسپری

دستگاه پالت‌بندی خودکار

دستگاه‌های رنگ‌آمیزی اسپری

خط شستشو

درام‌ها تمیز شده و روی زنجیره حمل و نقل رنگ قرار می‌گیرند و از حالت افقی به عمودی منتقل می‌شوند.
طول حمل و نقل شستشو:55 متر
کانال خشک‌کن: L28m;W1.5m; H1.7m

تجهیزات رنگ‌آمیزی

رنگ‌آمیزی سه‌رنگ:

داخلی: رنگ ضد آب

بیرونی: رنگ مغناطیسی الکل اسیدی

اندازه: L4.8m; W4m; H2.4m

تجهیزات خشک‌کن

خشک کردن عمودی 3 ردیفه
محدوده کنترل دما: دمای اتاق تا 200°C، قابل تنظیم
دقت کنترل دما: ±5°C
اندازه: L36M; W2.6M; H2.1M

تجهیزات خنک‌کننده

عملکرد: سطح لاک را پس از پخت سخت می‌کند
توان: 6.6 کیلووات

دستگاه‌های تست نشتی

تست نوع افقی، فشار هوا 0.03Mpa. کنترل شده توسط PLC، درایو هوای فشرده.

اطلاعات دیگر

جزئیات محصول

نمودار طرح‌بندی خط تولید درام فولادی

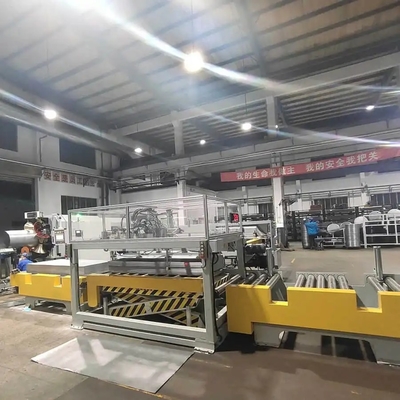

نتایج تولید

روش جوشکاری:

این تجهیزات از روش جوشکاری درز غلتکی استفاده می‌کند که الکترودها به شکل غلتک‌های استوانه‌ای هستند. عرض الکترود بیشتر از بخش همپوشانی صفحه فولادی است و امکان کنترل ضخامت اتصال را فراهم می‌کند. در طول فرآیند جوشکاری، فشار الکترود بالاتر و جریان جوشکاری پیوسته اعمال می‌شود. با کنترل پارامترهای جوشکاری مانند فشار الکترود، جریان جوشکاری و زمان جوشکاری، می‌توان به کیفیت جوشکاری پایدار دست یافت. این دستگاه قادر به انجام فرآیند جوشکاری درز بر روی درزهای طولی درام‌های فلزی با قطرهای 516 میلی‌متر (برای درام‌های مخروطی) تا 571.5 میلی‌متر است.

فهرست پیکربندی تجهیزات

خط تولید انتهای درام
SN.	شماره مدل	نام	واحد	تعداد	توجه
1	ST2311.00B	چرخ دستی بالابر کویل	مجموعه	1	درایو هیدرولیکی
2	STK2010.01.00C	واحد باز کردن کویل	مجموعه	1	درایو هیدرولیکی；کنترل فرکانس سرعت موتور
3	STK1213100	ترازکننده 9 غلتکی و تسهیلات اندازه‌گیری	مجموعه	1	کنترل سروو
4	ST1319.00	نوار نقاله از ترازکننده به دستگاه پرس دستگاه برش ورق ضایعات	مجموعه	1
5	JD21-160	دستگاه پرس پوشش	مجموعه	2	160 تن
6	MJ571.5	قالب برای پوشش و پایین	مجموعه	2
7	ST1318.00	نوار نقاله برای پوشش به دستگاه چسب‌زنی قبل از فر کردن و اسپری	مجموعه	2	شامل نوار نقاله و انباشته‌سازی
8	YJX200900	دستگاه چسب‌زنی قبل از فر کردن و اسپری	مجموعه	2	کنترل PLC;
9	St-1001	انباشته‌سازی خودکار برای درب درام	مجموعه	2
10	Q11-2000	دستگاه برش ورق ضایعات	مجموعه	1	3*2000mm
11	KJKZ2011.00	جعبه کنترل الکتریکی	مجموعه	1
12	KJ2011.02.00	ایستگاه هیدرولیک	مجموعه	1

پانچ خودکار سوراخ 2′& 3/4′ و قفل کردن بست 2′& 3/4′
SN.	نام	واحد	تعداد
1	پرس 63 تنی با گلوی عمیق	مجموعه	2
2	قالب پرس دوتایی	مجموعه	1
3	قالب قفل دوتایی	مجموعه	1
4	خط حمل و نقل خودکار برای پوشش	مجموعه	1
5	سیستم کنترل الکتریکی	مجموعه	1

خط برش به طول (برای بدنه درام)
SN.	شماره مدل	نام	واحد	تعداد	توجه
1	ST2311.00B	چرخ دستی بالابر کویل	مجموعه	1	درایو هیدرولیکی
2	STK2010.01.00C	واحد باز کردن کویل	مجموعه	1	درایو هیدرولیکی
3	STK1213100	دستگاه ترازکننده 9 غلتکی	مجموعه	1	تنظیم سرعت فرکانس
4	STK1213200	تسهیلات اندازه‌گیری	مجموعه	1	موتور سروو
5	Q11-1500	دستگاه برش ورق	مجموعه	1	3*1500mm
6	KJKZ2011	جعبه کنترل الکتریکی	مجموعه	1
7	KJ2011.02.00	ایستگاه هیدرولیک	مجموعه	1

خط تولید بدنه درام فولادی
SN.	شماره مدل	نام	واحد	تعداد	توجه
1	KJJQ.00	نوار نقاله			خط برش
2	FHJ-250-2	دستگاه جوشکار خودکار	مجموعه	1	اینورتر فرکانس متوسط سه فاز
3	YP-line201	فشرده‌سازی نورد خط جوش و برش زبانه آهن	مجموعه	2
4	STG2201.00	دستگاه فلنج اکستروژن	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی و هیدرولیکی
5	STG2203.00	دستگاه مهره‌زنی	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی و هیدرولیکی
6	STG2202. 00	دستگاه چین‌دار	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی و هیدرولیکی
7	STG1005.00	دستگاه تست نشتی خط جوش	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی و هیدرولیکی
8	ST2204.05.00	تغذیه خودکار برای انتهای درام	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی
9	ST2204.00X	دستگاه درز زدن	مجموعه	1	شامل زنجیره چند مرحله‌ای کار و کنترل الکتریکی و هیدرولیکی
10	STG1005.00	دستگاه تست نشتی	مجموعه	1

تصفیه عقب (شستشو، خشک کردن، سیستم رنگ‌آمیزی و غیره)
SN.	نام	واحد	تعداد	توجه
1	دستگاه بالابر	مجموعه	1
2	شستشو، تمیز کردن و حمل و نقل	مجموعه	1
3	خشک کردن و حمل و نقل	مجموعه	1
4	دستگاه چرخش	مجموعه	2
5	اتاق رنگ‌آمیزی (بیرون)	مجموعه	2	3 رنگ
6	توزیع‌کننده جلو	مجموعه	2
7	تجهیزات خشک‌کن سه کاناله عمودی	مجموعه	1	(بیرون)
8	خنک‌کننده	مجموعه	1
9	توزیع‌کننده عقب	مجموعه	1
