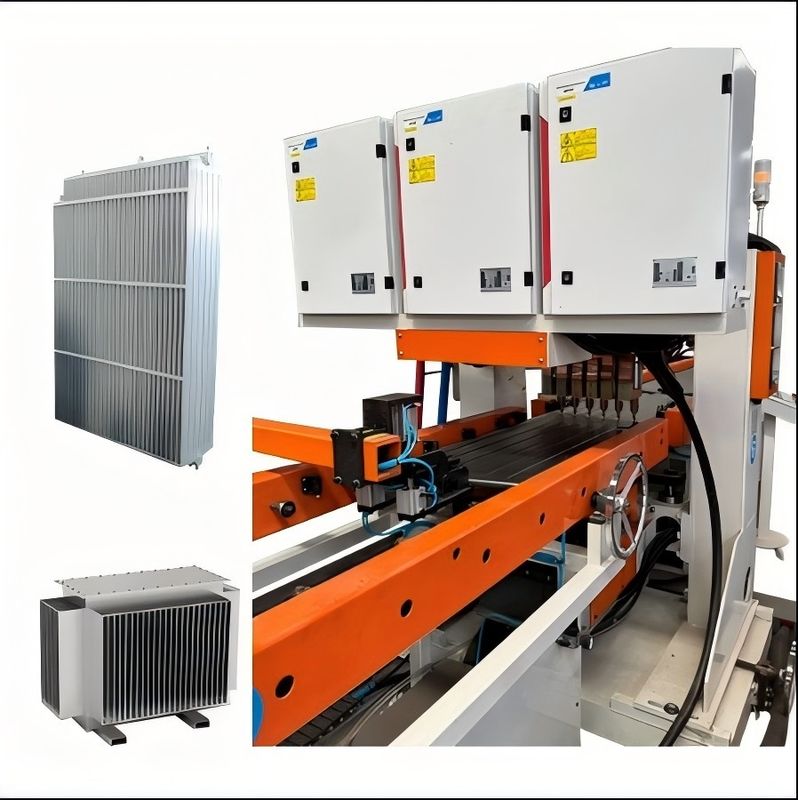

خط تولیدی فاضلاب گرمایی کاملا اتوماتیک TRINTFAR

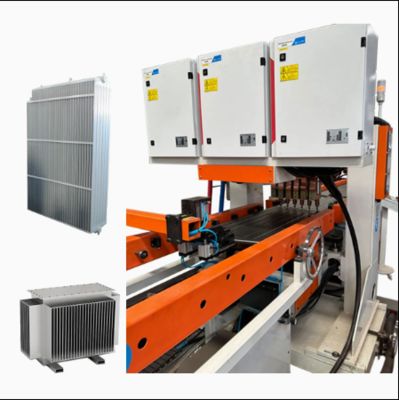

تصویر بزرگ : خط تولیدی فاضلاب گرمایی کاملا اتوماتیک TRINTFAR

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	90 تا 120
Payment Terms:	L/C, D/A, D/P, T/T

مخاطب

خط تولیدی فاضلاب گرمایی کاملا اتوماتیک TRINTFAR

شرح

Input voltage:	380±10% (three-phase) 50HZ	Input power:	2x250KVA
ولتاژ ثانویه:	11.3 ولت	Maximum short circuit current:	50KA
مقاومت عایق:	قدرت ورودی به مقاومت عایق بدنه 2.5mΩ	محیط کار:	دمای 40 درجه سانتیگراد ، رطوبت 90 ٪
Cylinder model:	Φ160*80

جریان کار

خط تولیدی فاضلاب گرمایی کاملا اتوماتیک TRINTFAR 0

جریان کار: دستگاه بارگیری خرپای پانل → دستگاه بارگیری و پرس حلقه کانال آب → دستگاه چرخش و مونتاژ 1 → دستگاه جوش نقطه ای پیش از موقعیت یابی پانل → دستگاه جوش چند نقطه ای دروازه ای پانل → دستگاه جوش نقطه ای پیش از موقعیت یابی ورق همرفت → دستگاه جوش چند نقطه ای دروازه ای ورق همرفت → نوار نقاله انتقال خط U شکل → دستگاه جوش درز دو سر بلند → دستگاه جوش درز دو سر کوتاه دروازه ای 1 → دستگاه جوش درز دو سر کوتاه دروازه ای 2 → دستگاه تمیز کردن و اصلاح دو طرفه → دستگاه برش → دستگاه برش قوس چهار گوشه → دستگاه چرخش و مونتاژ 2 → دستگاه جوش اتوماتیک سه طرفه دو سر → دستگاه جوش اتوماتیک قلاب پشتیبانی → دستگاه تشخیص نفوذناپذیری فشار اتوماتیک → نوار نقاله تخلیه

تجهیزات اصلی

	دستگاه بارگیری خرپای پانل بارگیری دستی مواد انباشته شده بر روی ماشین های پلت فرم تغذیه با استفاده از جرثقیل بوم، با دو موقعیت قرارگیری مواد در هر طرف. گیره خرپا به طور خودکار مواد را از هر دو طرف ماشین صفحه می گیرد و آنها را روی خط نقاله قرار می دهد. مکانیزم موقعیت یابی گیره مرکزی، پانل را روی نقاله تراز می کند. مکانیزم سروو-درایو، تخته را به دستگاه جوش نقطه ای پیش از موقعیت یابی برای جوشکاری نقطه ای در هر دو طرف منتقل می کند.
دستگاه بارگیری و پرس حلقه کانال آب حلقه مجرای آب از تغذیه صفحه ارتعاشی با سیستم دو ردیفه استفاده می کند. دو سر پرس در هر طرف، حلقه های مجرای آب را در جلو و عقب فشار می دهند. انتقال مواد از تغذیه غلتکی برقی استفاده می کند.
	دستگاه چرخش و مونتاژ چرخش سریع و دقیق. زنجیرهای با کیفیت بالا برای انتقال؛ موتور کاهنده 400 وات به عنوان درایو. موتور کاهنده دنده با سنسور برای موقعیت یابی دقیق چرخش. کنترل خودکار، بدون مداخله دستی. شامل بدنه چرخان، دستگاه بارگیری، کنسول الکتریکی، سیستم عامل و حصار ایمنی است. با نیازهای مختلف چرخش محصول سازگار است و انتقال ایمن، روان و کارآمد مواد را بین عملیات تضمین می کند.
دستگاه جوش نقطه ای پیش از موقعیت یابی پانل پانل به طور خودکار به موقعیت توقف جوشکاری روی رک نقاله جریان می یابد و جوشکاران در هر دو طرف جوشکاری نقطه ای پیش از موقعیت یابی را شروع می کنند. جوشکاری نقطه ای پیش از موقعیت یابی فقط برای یک ردیف مورد نیاز است. از 1 مجموعه منبع تغذیه AC DN75 استفاده می کند.
	دستگاه جوش چند نقطه ای دروازه ای پانل 3 دستگاه جوش چند نقطه ای دروازه ای برای جوشکاری. هر واحد دارای 18 مجموعه اتصالات جوشکاری سیلندر است. منبع تغذیه جوشکاری AC برای جوشکاری یک ردیف از اتصالات لحیم در یک زمان. استپر لینک سروو با سرعت بالا، گیره را به جلو تغذیه می کند تا صفحه کانال آب را تامین کند.
دستگاه جوش نقطه ای پیش از موقعیت یابی ورق همرفت ورق همرفت به صورت دستی بر روی راهنمای ابزار آنلاین بارگیری می شود. جوشکاری با استفاده از دستگاه جوش نقطه ای پیش از موقعیت یابی 4 سر دروازه ای انجام می شود. مواد به صورت دستی به اولین ردیف از موقعیت های از پیش تعیین شده برای جوشکاری فشار داده می شوند. تجهیزات به طور خودکار برای نقاط جوشکاری باقی مانده تغییر می کنند.
	دستگاه جوش چند نقطه ای دروازه ای ورق همرفت مسیر از پیش تعیین شده: ورق همرفت از مسیر از پیش تعیین شده به راهنمای ابزار پیروی می کند. جوشکاری دوگانه دروازه ای: 2 جوشکار چند نقطه ای دروازه ای. اتصالات پنوماتیک: 16 مجموعه در هر واحد. منبع تغذیه AC: AC و تک طرفه برای جوشکاری ردیفی. سروو استپر: سروو استپر با سرعت بالا، گیره را برای صفحه کانال آب تغذیه می کند.
نوار نقاله انتقال خط U شکل از رک نقاله غلتکی برای انتقال مواد در طرح U شکل استفاده کنید. بهره وری فضا: شکل U فضا را ذخیره می کند، فرآیند را بهینه می کند. سهولت کار: محدوده کارگر کوچکتر، راحت، شدت را کاهش می دهد.
	دستگاه جوش درز دو سر بلند جوشکاری همزمان: هر دو طرف بلند را یکباره جوش دهید. منبع تغذیه: فرکانس متوسط 300KVA AC برای جوشکاری پایدار طولانی مدت.
دستگاه جوش درز دو سر کوتاه دروازه ای 2 مجموعه از منبع تغذیه جوشکاری AC با فرکانس متوسط برای اطمینان از جوشکاری بسیار پایدار برای مدت طولانی استفاده کنید.
	دستگاه تمیز کردن و اصلاح دو طرفه تمیز کردن و اصلاح محصولات جوش داده شده با طرف بلند.
دستگاه برش فرآیند برش: برش را روی مواد مورد نیاز انجام دهید. جنس کاتر: تیغه فولادی سفید. روش برش: برش قیچی.
	دستگاه برش قوس چهار گوشه شکل دهی گوشه: گوشه های تیز را برش دهید تا لبه های گرد ایجاد شود. جنس کاتر: فولاد سفید. روش برش: پانچ هیدرولیک.
دستگاه جوش اتوماتیک سه طرفه دو سر منبع تغذیه جوشکاری: منبع تغذیه فرکانس متوسط MD80. جریان مواد: کانال های دو طرفه برای اتصال و چرخش. روش انتقال: صفحه زنجیره ای برای حمل مواد در سه راه. تغذیه خودکار: گیره و موقعیت یابی جوشکاری برای عملکرد دقیق.
	دستگاه جوش اتوماتیک قلاب پشتیبانی منبع تغذیه جوشکاری: منبع تغذیه فرکانس متوسط MD40. روش تغذیه: انباشته شدن از نوع گیره برای تغذیه مواد. بارگیری: گیره پنوماتیک مواد را به موقعیت جوشکاری بارگیری می کند.
دستگاه تشخیص نفوذناپذیری فشار اتوماتیک فشار تست: 10 بار. روش تست: تست فشار خودکار در مخزن آب.

اطلاعات دیگر

جزئیات محصول	خدمات فنی
نمودار طرح بازگشت U شکل خط تولید رادیاتور پانل فولادی	به مشتری مداری پایبند باشید و خدمات جامع قبل از فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را به شرکت خود ارائه دهید.
	خدمات پیش از فروش:قبل از امضای قرارداد، شرکت راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی را برای تجهیزات به مشتریان ارائه می دهد. نصب و راه اندازی:با توجه به قرارداد، شرکت ما تجهیزات را با خیال راحت به محل نصب تعیین شده توسط کاربر در زمان مشخص شده منتقل می کند و مهندسان خدمات فنی را برای نصب آن در محل اعزام می کند. هنگامی که کاربر قطعات یدکی نصب و راه اندازی اولیه را دارد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و اشکال زدایی می کند و اطمینان حاصل می کند که محیط نصب و راه اندازی مرتب، تمیز و منظم است. آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات کلیدی عبارتند از: -استفاده از نرم افزار کنترل -روش های روشن/خاموش کردن -تنظیمات پارامترهای پانل و نرم افزار -تمیز کردن و نگهداری اولیه دستگاه -رسیدگی به خرابی های سخت افزاری رایج -اقدامات احتیاطی عملیاتی نگهداری تجهیزات -یک سال گارانتی پس از پذیرش نهایی؛ -زمان پاسخگویی به خدمات مشتری ظرف 24 ساعت است؛ -تعمیرات پولی پس از دوره گارانتی ارائه می شود.
نتایج تولید

شماره	نام	مواد	یادداشت
1	پانل	ورق فولادی نورد سرد	ضخامت 1.1 میلی متر
2	صفحه همرفت	ورق فولادی نورد سرد	ضخامت 0.3 میلی متر
3	نوع رابط		رابط رزوه داخلی 4x G 1/2
4	طول محصول		400-3000 میلی متر
5	عرض محصول		300/400/500/600/900 میلی متر

فهرست پیکربندی تجهیزات

شماره	نام تجهیزات	مدل	مقدار	واحد
1	دستگاه بارگیری خرپای پانل	HJ-0-0	1	مجموعه
2	دستگاه بارگیری و پرس حلقه کانال آب	YZJ-0-0	1	مجموعه
3	دستگاه چرخش و مونتاژ 1	FZJ-0-0	1	مجموعه
4	دستگاه جوش نقطه ای پیش از موقعیت یابی پانل	DN75-2C	1	مجموعه
5	دستگاه جوش چند نقطه ای دروازه ای پانل	10*DN60-36C	3	مجموعه
6	دستگاه جوش نقطه ای پیش از موقعیت یابی ورق همرفت	2*DN63-4C	1	مجموعه
7	دستگاه جوش چند نقطه ای دروازه ای ورق همرفت	4*DN63-16C	3	مجموعه
8	نوار نقاله انتقال خط U شکل	ZJG-0-0	1	مجموعه
9	دستگاه جوش درز دو سر بلند	2*FVM300-2C	1	مجموعه
10	دستگاه جوش درز دو سر کوتاه دروازه ای 1	2*FVM300-2C	1	مجموعه
11	دستگاه جوش درز دو سر کوتاه دروازه ای 2	2*FVM300-2C	1	مجموعه
12	دستگاه تمیز کردن و اصلاح دو طرفه	XBJ-0-0	1	مجموعه
13	دستگاه برش	JCJ-0-0	1	مجموعه
14	دستگاه برش قوس چهار گوشه	QJJ-0-0	1	مجموعه
15	دستگاه چرخش و مونتاژ 2	FZJ-0-0	1	مجموعه
16	دستگاه جوش اتوماتیک سه طرفه دو سر	2*MD80-2C	1	مجموعه
17	دستگاه جوش اتوماتیک قلاب پشتیبانی	2*MD40-4C	1	مجموعه
18	دستگاه تشخیص نفوذناپذیری فشار اتوماتیک	JCJ-0-0	1	مجموعه
19	نوار نقاله تخلیه	SSJ-0-0	1	مجموعه

پیکربندی آب، برق و گاز

پروژه	پارامترها
توزیع کل برق	1600KVA (کل توان واقعی استفاده شده حدود 1000KVA است)
فشار منبع گاز	0.6MPa
فشار منبع آب	0.15MPa~0.30MPa
الزامات منبع هوای فشرده	1000L/min
جریان کل آب	1200L/min
طول*عرض اشغال تجهیزات تقریبی	60 متر * 10 متر
