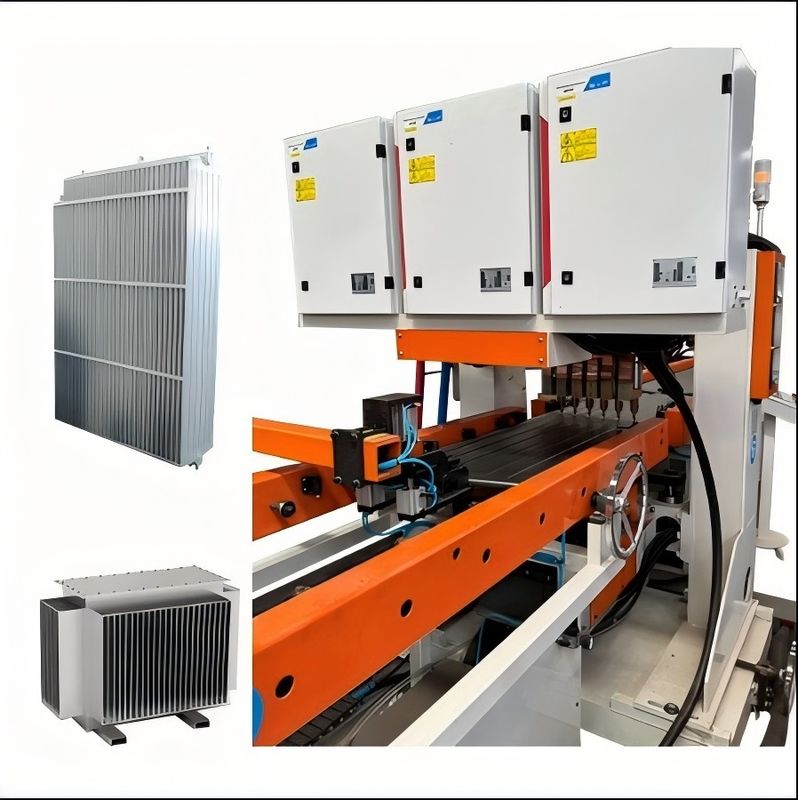

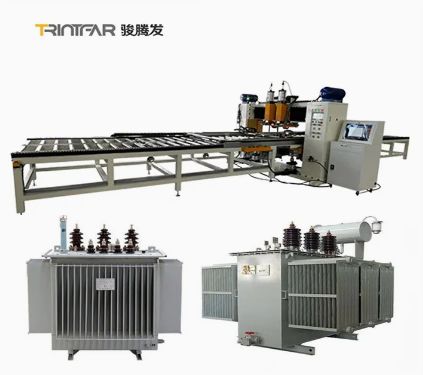

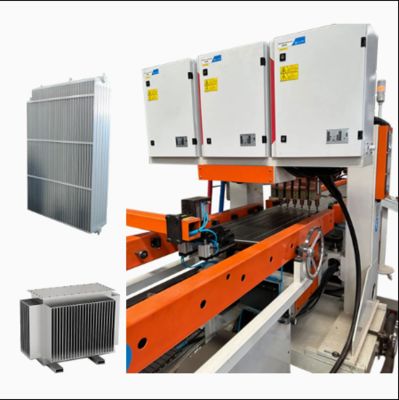

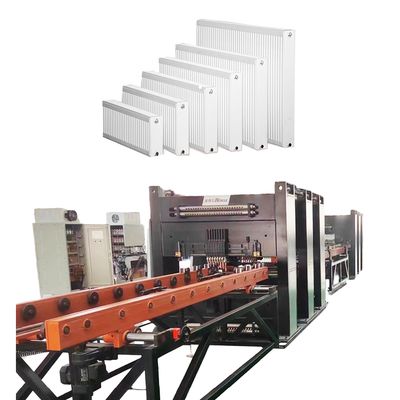

خط تولید رادیاتور جوشکاری اتوماتیک

خط تولید رادیاتور جوشکاری اتوماتیک
Automatic welding radiator production line
خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک خط تولید رادیاتور جوشکاری اتوماتیک

تصویر بزرگ :  خط تولید رادیاتور جوشکاری اتوماتیک

جزئیات محصول:
محل منبع: چین
نام تجاری: Trintfar
گواهی: CE
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: 10000~80000
جزئیات بسته بندی: براکت های چوبی/موارد چوبی
زمان تحویل: 90 ~ 120
شرایط پرداخت: L/C ، D/A ، D/P ، T/T
مخاطب

خط تولید رادیاتور جوشکاری اتوماتیک

شرح
ولتاژ ورودی: 10 ± 380 (سه فاز) 50 هرتز نیروی ورودی: 2x250kva
ولتاژ ثانویه: 11.3 ولت حداکثر جریان مدار کوتاه: 50ka
مقاومت عایق: قدرت ورودی به مقاومت عایق بدنه 2.5mΩ محیط کار: دمای 40 درجه سانتیگراد ، رطوبت 90 ٪
مدل سیلندر: φ160*80

جریان کار

خط تولید رادیاتور جوشکاری اتوماتیک 0

جریان کار:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor


تجهیزات اصلی



​

خط تولید رادیاتور جوشکاری اتوماتیک 1 دستگاه بارگیری تخته های تخته

بارگذاری دستی مواد انباشته شده به ماشین های پلت فرم تغذیه با استفاده از ماشین بوم، با دو موقعیت قرار دادن مواد در هر طرف.

گیرنده ترانس به طور خودکار مواد را از هر دو طرف ماشین صفحه می گیرد و آنها را بر روی خط حمل می کند.

مکانیسم موقعیت گیری کلیمپ مرکزی پانل را بر روی کانویر تراز می کند.

مکانیسم سرو محرک، تخته را به ماشین جوش پیش از نقطه برای جوش نقطه ای در هر دو طرف حرکت می دهد.
دستگاه بارگیری و فشار دادن حلقه های کانال آب

حلقه راه آب استفاده از تغذیه صفحه لرزش با یک سیستم دو مسیر.

دو سر فشار در هر طرف به حلقه های راه آب در سمت جلو و عقب فشار می آورند.

انتقال مواد از تغذيه رولر محرك استفاده مي کند.		 خط تولید رادیاتور جوشکاری اتوماتیک 2
خط تولید رادیاتور جوشکاری اتوماتیک 3 ماشین چرخاندن و مونتاژ

تغيير سريع و دقيق

زنجیره های با کیفیت بالا برای انتقال؛ موتور کاهش 400W به عنوان محرک.

موتور کاهش دنده با سنسور برای موقعیت دقیق چرخش.

کنترل اتوماتیک، بدون مداخله دستی

شامل بدن چرخش، دستگاه بارگیری، کنسول الکتریکی، سیستم عامل و حصار ایمنی است.و انتقال مواد موثر بین عملیات.
دستگاه جوشاندن پیش از موقعیت بندی پنل

پانل به طور خودکار به سمت موقعیت توقف جوش در قفسه حمل کننده جریان می یابد و جوشگران در هر دو طرف جوش پیش از نقطه را شروع می کنند.

جوشگاه قبل از نقطه تنها برای یک ردیف مورد نیاز است.

از يک مجموعه برق AC DN75 استفاده ميکنه.		 خط تولید رادیاتور جوشکاری اتوماتیک 4
خط تولید رادیاتور جوشکاری اتوماتیک 5 دستگاه جوش چند نقطه ای گانتری پانل

3 دستگاه جوش چند نقطه ای برای جوش.

هر واحد دارای 18 مجموعه از جوانه های جوشکاری سیلندر است.

منبع برق جوش AC برای جوش یک ردیف از مفاصل جوش در یک زمان.

مرحله ای با سرعت بالا به دستگر را به سمت جلو تغذیه می کند تا صفحه کانال آب را تامین کند.
ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن

ورق کنوکشن به صورت دستی روی راهنمای ابزار آنلاین بارگذاری می شود.

جوشکاری با استفاده از یک ماشین جوشکاری پیش از نقطه 4 سر.

مواد به صورت دستی به ردیف اول از موقعیت های پیش تعیین شده برای جوش دادن فشار داده می شوند.

تجهیزات به طور خودکار برای نقاط جوش باقی مانده تغییر می کنند.		 خط تولید رادیاتور جوشکاری اتوماتیک 6
خط تولید رادیاتور جوشکاری اتوماتیک 7 دستگاه جوش چند نقطه ای گانتری ورق کنوکشن

مسیر پیش تنظیم شده: ورق کنوکشن مسیر پیش تنظیم شده را در راهنمای ابزار دنبال می کند.

جوش دو گانتری: دو جوشگر چند نقطه ای گانتری.

مفاصل پنوماتیک: 16 مجموعه در هر واحد

منبع برق AC: AC و یک طرفه برای جوشکاری ردیف

سرو استپپر: سرواستپپر با سرعت بالا، گرفتر را برای صفحه کانال آب تغذیه می کند.
کانویر انتقال خطی U شکل

استفاده از ریک ناقل رول برای انتقال مواد در طرح U شکل.

بهره وری از فضا: شکل U فضا را صرفه جویی می کند، فرآیند را بهینه می کند.

کار آسان: محدوده کار کوچکتر، راحت، شدت را کاهش می دهد.		 خط تولید رادیاتور جوشکاری اتوماتیک 8
خط تولید رادیاتور جوشکاری اتوماتیک 9 دستگاه جوش دو سر دو طرفه

جوش همزمان: هر دو طرف بلند را همزمان جوش دهید.

منبع برق: 300KVA AC فرکانس متوسط برای جوش پایدار طولانی مدت.
گانتری دو سر ماشین جوشکاری دو طرفه کوتاه 2 مجموعه

استفاده از منبع برق جوشکاری AC با فرکانس متوسط برای اطمینان از جوشکاری بسیار پایدار برای مدت طولانی.		 خط تولید رادیاتور جوشکاری اتوماتیک 10
خط تولید رادیاتور جوشکاری اتوماتیک 11 ماشین تمیز کردن و تراش دو طرفه

پاک کردن و تراشیدن محصولات جوشکاری طرف بلند
ماشین تراش

فرآیند برش: برش مواد مورد نیاز را انجام دهید.

ماده برش: تیغه فولادی سفید

روش برش: برش قیچی.		 خط تولید رادیاتور جوشکاری اتوماتیک 12
خط تولید رادیاتور جوشکاری اتوماتیک 13 ماشین برش قوس چهار گوشه ای

شکل دادن گوشه ها: گوشه های تیز را برای شکل دادن لبه های گرد برش دهید.

مواد برش: فولاد سفید

روش برش: سوراخ کردن هیدرولیک.
دستگاه جوش خودکار سه طرفه دو سر

قدرت جوشکاری: منبع برق فرکانس متوسط MD80.

جریان مواد: کانال های دو طرفه برای اتصال و چرخش.

روش حمل: صفحه زنجیره ای برای حمل مواد در سه جهت.

تغذیه خودکار: موقعیت گیری گیرنده و جوش برای عملکرد دقیق.		 خط تولید رادیاتور جوشکاری اتوماتیک 14
خط تولید رادیاتور جوشکاری اتوماتیک 15 دستگاه جوش خودکار هک پشتیبان

قدرت جوشکاری: منبع برق فرکانس متوسط MD40.

روش تغذیه: انباشت نوع کلیپ برای تغذیه مواد.

بارگذاری: گیرنده پنوماتیک مواد را به موقعیت جوش بارگذاری می کند.
دستگاه تشخیص فشار اتوماتیک

فشار تست: 10 بار

روش آزمایش: آزمایش فشار خودکار در مخزن آب.		 خط تولید رادیاتور جوشکاری اتوماتیک 16



اطلاعات دیگر



​

جزئیات محصول خدمات فنی
خط تولید رادیاتور پنل فولادی شکل U نمودار طرح بازگشت به تمرکز بر مشتری پایبند باشید و به شرکت خود خدمات جامع پیش از فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را ارائه دهید.
خط تولید رادیاتور جوشکاری اتوماتیک 21

خدمات قبل از فروش:قبل از امضای قرارداد، این شرکت راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی برای تجهیزات را به مشتریان ارائه می دهد.

نصب و راه اندازی:طبق قرارداد، شرکت ما تجهیزات را به طور ایمن به محل نصب تعیین شده توسط کاربر در زمان مشخص منتقل می کند،و مهندسان خدمات فنی را برای نصب آن در محل بفرستیدهنگامی که کاربر دارای قطعات یدکی پایه و راه اندازی است، مهندس خدمات فنی دستگاه را برای استفاده از کاربر نصب و عیب یابی می کند.اطمینان از اینکه محیط محل نصب و راه اندازی تمیز است، تمیز و مرتب

آموزش پس از فروش: این شرکت آموزش های فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات اصلی عبارتند از:

  • -کنترل استفاده از نرم افزار
  • روش های روشن کردن و خاموش کردن
  • - تنظیمات پارامتر پانل و نرم افزار
  • - تمیز کردن و نگهداری اساسی ماشین آلات
  • -معامله با خرابی های سخت افزاری رایج
  • - احتیاط های عملیاتی

نگهداری تجهیزات

  • گارانتی یک ساله بعد از پذیرش نهایی
  • زمان پاسخ به خدمات مشتری در عرض 24 ساعت است
  • -تعمیرات پرداخت شده بعد از دوره گارانتی ارائه می شود.
نتایج تولید
خط تولید رادیاتور جوشکاری اتوماتیک 22

​​

نه نام مواد یادداشت ها
1 پانل صفحه فولادی فرآوری شده سرد 1ضخامت 1 میلی متر
2 صفحه کنوکشن صفحه فولادی فرآوری شده سرد 0ضخامت 3 میلی متر
3 نوع رابط   4x G 1/2 رابط رشته داخلی
4 طول محصول   ۴۰۰ تا ۳۰۰۰ میلی متر
5 عرض محصول   ۳۰۰/۴۰۰/۵۰۰/۶۰۰/۹۰۰ میلی متر

لیست پیکربندی تجهیزات



نه نام تجهیزات مدل مقدار واحد
1 دستگاه بارگیری تخته های تخته HJ-0-0 1 مجموعه
2 دستگاه بارگیری و فشار دادن حلقه های کانال آب YZJ-0-0 1 مجموعه
3 ماشین چرخ و مونتاژ 1 FZJ-0-0 1 مجموعه
4 دستگاه جوشاندن پیش از موقعیت بندی پنل DN75-2C 1 مجموعه
5 دستگاه جوش چند نقطه ای گانتری پانل 10*DN60-36C 3 مجموعه
6 ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن 2*DN63-4C 1 مجموعه
7 دستگاه جوش چند نقطه ای گانتری ورق کنوکشن 4*DN63-16C 3 مجموعه
8 کانویر انتقال خطی U شکل ZJG-0-0 1 مجموعه
9 دستگاه جوش دو سر دو طرفه 2*FVM300-2C 1 مجموعه
10 دستگاه جوشکاری دو سر دو طرفه کوتاه 1 2*FVM300-2C 1 مجموعه
11 دستگاه جوشکاری دو سر دو طرفه 2 2*FVM300-2C 1 مجموعه
12 ماشین تمیز کردن و تراش دو طرفه XBJ-0-0 1 مجموعه
13 ماشین تراش JCJ-0-0 1 مجموعه
14 ماشین برش قوس چهار گوشه ای QJJ-0-0 1 مجموعه
15 ماشین چرخ و مونتاژ 2 FZJ-0-0 1 مجموعه
16 دستگاه جوش خودکار سه طرفه دو سر 2*MD80-2C 1 مجموعه
17 دستگاه جوش خودکار هک پشتیبان 2*MD40-4C 1 مجموعه
18 دستگاه تشخیص فشار اتوماتیک JCJ-0-0 1 مجموعه
19 حمل کننده تخلیه SSJ-0-0 1 مجموعه



تنظیمات آب، برق و گاز

پروژه پارامترها
توزیع کل قدرت 1600KVA (قدرت واقعی کل مورد استفاده حدود 1000KVA است)
فشار منبع گاز 0.6MPa
فشار منبع آب 0.15MPa ~ 0.30MPa
الزامات منبع هوا فشرده 1000 لیتر/دقیقه
کل جریان آب ۱۲۰۰ لیتر/دقیقه
طول اشغال تجهیزات * عرض 60 متر*10 متر

​خط تولید رادیاتور جوشکاری اتوماتیک 27​​​
