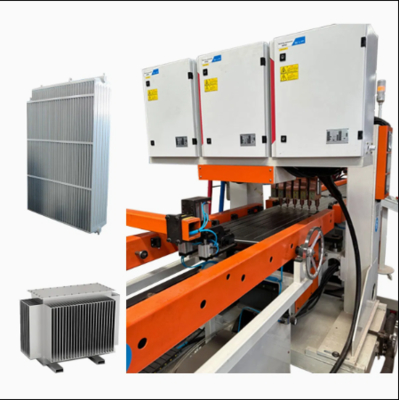

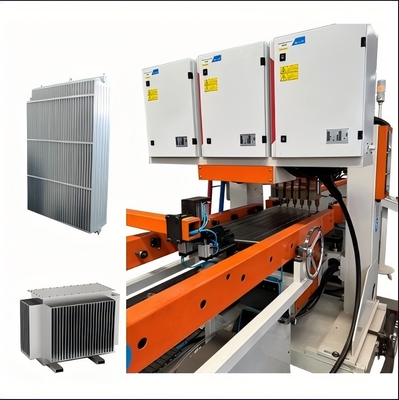

خط تولید رادیاتور های ترانسفورماتور اتوماتیک

خط تولید رادیاتور های ترانسفورماتور اتوماتیک
Automatic Transformer Radiators Production Line
خط تولید رادیاتور های ترانسفورماتور اتوماتیک خط تولید رادیاتور های ترانسفورماتور اتوماتیک خط تولید رادیاتور های ترانسفورماتور اتوماتیک خط تولید رادیاتور های ترانسفورماتور اتوماتیک خط تولید رادیاتور های ترانسفورماتور اتوماتیک خط تولید رادیاتور های ترانسفورماتور اتوماتیک

تصویر بزرگ :  خط تولید رادیاتور های ترانسفورماتور اتوماتیک

جزئیات محصول:
محل منبع: چین
نام تجاری: Trintfar
گواهی: CE
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: 10000~80000
جزئیات بسته بندی: براکت های چوبی/موارد چوبی
زمان تحویل: 90 ~ 120
شرایط پرداخت: L/C ، D/A ، D/P ، T/T
مخاطب

خط تولید رادیاتور های ترانسفورماتور اتوماتیک

شرح
ولتاژ ورودی: 10 ± 380 (سه فاز) 50 هرتز نیروی ورودی: 2x250kva
ولتاژ ثانویه: 11.3 ولت حداکثر جریان مدار کوتاه: 50ka
مقاومت عایق: قدرت ورودی به مقاومت عایق بدنه 2.5mΩ محیط کار: دمای 40 درجه سانتیگراد ، رطوبت 90 ٪
مدل سیلندر: φ160*80

فرایند کار

خط تولید رادیاتور های ترانسفورماتور اتوماتیک 0

فرایند کار: دستگاه بارگیری خرپای پانل → دستگاه بارگیری و پرس حلقه کانال آب → دستگاه چرخش و مونتاژ 1 → دستگاه جوش نقطه ای پیش از پانل → دستگاه جوش چند نقطه ای دروازه ای پانل → دستگاه جوش نقطه ای پیش از ورق همرفت → دستگاه جوش چند نقطه ای دروازه ای ورق همرفت → نوار نقاله انتقال خط U شکل → دستگاه جوش درز دو سر بلند → دستگاه جوش درز دو سر کوتاه دروازه ای 1 → دستگاه جوش درز دو سر کوتاه دروازه ای 2 → دستگاه تمیز کردن و اصلاح دو طرفه → دستگاه برش → دستگاه برش قوس چهار گوشه → دستگاه چرخش و مونتاژ 2 → دستگاه جوش اتوماتیک سه طرفه دو سر → دستگاه جوش اتوماتیک قلاب پشتیبانی → دستگاه تشخیص نفوذناپذیری فشار اتوماتیک → نوار نقاله تخلیه


تجهیزات اصلی



خط تولید رادیاتور های ترانسفورماتور اتوماتیک 1 8

بارگیری دستی مواد انباشته شده بر روی ماشین های پلت فرم تغذیه با استفاده از جرثقیل بوم، با دو موقعیت قرارگیری مواد در هر طرف. گیره خرپا به طور خودکار مواد را از هر دو طرف ماشین صفحه می گیرد و آنها را روی خط نوار نقاله قرار می دهد. مکانیزم موقعیت یابی گیره مرکزی، پانل را روی نوار نقاله تراز می کند. مکانیزم سروو محور، تخته را به دستگاه جوش نقطه ای پیش از جوشکاری در هر دو طرف منتقل می کند.

دستگاه بارگیری و پرس حلقه کانال آب

حلقه مجرای آب از تغذیه صفحه ارتعاشی با سیستم دو ردیفه استفاده می کند. دو سر پرس در هر طرف، حلقه های مجرای آب را در جلو و عقب فشار می دهند. انتقال مواد از تغذیه غلتکی برقی استفاده می کند.

دستگاه چرخش و مونتاژ
9

دستگاه جوش نقطه ای پیش از پانل

پانل به طور خودکار به موقعیت توقف جوشکاری روی رک نوار نقاله جریان می یابد و جوشکاران در هر دو طرف جوشکاری نقطه ای پیش از جوشکاری را شروع می کنند. جوشکاری نقطه ای پیش از جوشکاری فقط برای یک ردیف مورد نیاز است. از 1 مجموعه منبع تغذیه AC DN75 استفاده می کند.

دستگاه جوش چند نقطه ای دروازه ای پانل		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 2
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 3 3 دستگاه جوش چند نقطه ای دروازه ای برای جوشکاری. هر واحد دارای 18 مجموعه اتصالات جوشکاری سیلندر است. منبع تغذیه جوشکاری AC برای جوشکاری یک ردیف از اتصالات لحیم در یک زمان. استپر لینک سروو با سرعت بالا، گیره را به جلو تغذیه می کند تا صفحه کانال آب را تامین کند.

دستگاه جوش نقطه ای پیش از ورق همرفت

ورق همرفت به صورت دستی بر روی راهنمای ابزار آنلاین بارگیری می شود. جوشکاری با استفاده از دستگاه جوش نقطه ای پیش از جوشکاری 4 سر دروازه ای انجام می شود. مواد به صورت دستی به اولین ردیف از موقعیت های از پیش تعیین شده برای جوشکاری فشار داده می شوند. تجهیزات به طور خودکار برای نقاط جوشکاری باقی مانده تغییر می کنند.

دستگاه جوش چند نقطه ای دروازه ای ورق همرفت

مسیر از پیش تعیین شده: ورق همرفت از مسیر از پیش تعیین شده به داخل راهنمای ابزار می رود. جوشکاری دوگانه دروازه ای: 2 جوشکار چند نقطه ای دروازه ای. اتصالات پنوماتیک: 16 مجموعه در هر واحد. منبع تغذیه AC: AC و تک طرفه برای جوشکاری ردیفی. استپر سروو: استپر سروو با سرعت بالا، گیره را برای صفحه کانال آب تغذیه می کند.

نوار نقاله انتقال خط U شکل
11

دستگاه جوش درز دو سر بلند

جوشکاری همزمان: هر دو طرف بلند را همزمان جوش دهید. منبع تغذیه: فرکانس متوسط ​​300KVA AC برای جوشکاری پایدار طولانی مدت.

دستگاه جوش درز دو سر کوتاه دروازه ای 2 مجموعه		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 4
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 5 12

دستگاه تمیز کردن و اصلاح دو طرفه

محصولات جوش داده شده با طرف بلند را تمیز و اصلاح کنید.

دستگاه برش

فرآیند برش: برش را بر روی مواد مورد نیاز انجام دهید. جنس کاتر: تیغه فولادی سفید. روش برش: برش قیچی.
13

شکل دهی گوشه: گوشه های تیز را برش دهید تا لبه های گرد ایجاد شود. جنس کاتر: فولاد سفید. روش برش: پانچ هیدرولیک.

دستگاه جوش اتوماتیک سه طرفه دو سر

قدرت جوشکاری: منبع تغذیه فرکانس متوسط ​​MD80. جریان مواد: کانال های دو طرفه برای اتصال و چرخش. روش انتقال: صفحه زنجیره ای برای انتقال مواد در سه راه. تغذیه خودکار: گیره و موقعیت یابی جوشکاری برای عملکرد دقیق.

دستگاه جوش اتوماتیک قلاب پشتیبانی		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 6
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 7 14

دستگاه تشخیص نفوذناپذیری فشار اتوماتیک

فشار تست: 10 بار. روش تست: تست فشار خودکار در مخزن آب.

اطلاعات دیگر

​

جزئیات محصول
15

نمودار طرح بندی بازگشت U شکل خط تولید رادیاتور پانل فولادی

به مشتری مداری پایبند باشید و خدمات جامع قبل از فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را به شرکت خود ارائه دهید.

خدمات پیش از فروش:		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 8
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 9 16

نصب و راه اندازی:

با توجه به قرارداد، شرکت ما تجهیزات را در زمان مشخص شده با خیال راحت به محل نصب تعیین شده توسط کاربر منتقل می کند و مهندسان خدمات فنی را برای نصب آن در محل اعزام می کند. هنگامی که کاربر قطعات یدکی نصب و راه اندازی اولیه را دارد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و اشکال زدایی می کند و اطمینان حاصل می کند که محیط نصب و راه اندازی مرتب، تمیز و منظم است.
آموزش پس از فروش

: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات کلیدی عبارتند از:		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 10
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 11 19

- روش های روشن/خاموش کردن
پیکربندی آب، برق و گاز

- تمیز کردن و نگهداری اولیه دستگاه

- رسیدگی به خرابی های سخت افزاری رایج

- اقدامات احتیاطی عملیاتی		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 12
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 13 فشار منبع گاز

- یک سال گارانتی پس از پذیرش نهایی؛

- زمان پاسخگویی به خدمات مشتری ظرف 24 ساعت است؛

- تعمیرات پولی پس از دوره گارانتی ارائه می شود.
​

​

​

شماره

نام		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 14
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 15

یادداشت

1

پانل


ضخامت 1.1 میلی متر

2		 خط تولید رادیاتور های ترانسفورماتور اتوماتیک 16



صفحه همرفت



ضخامت 0.3 میلی متر 3
نوع رابط 4x G 1/2 رابط رزوه داخلی
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 21

4طول محصول

400-3000 میلی متر5

عرض محصول300/400/500/600/900 میلی متر

  • فهرست پیکربندی تجهیزات
  • شماره
  • نام تجهیزات
  • مدل
  • تعداد
  • واحد

1

  • دستگاه بارگیری خرپای پانل
  • HJ-0-0
  • 1
مجموعه
خط تولید رادیاتور های ترانسفورماتور اتوماتیک 22

مجموعه 1 مجموعه 3
FZJ-0-0 DN75-2C مجموعه
مجموعه دستگاه جوش نقطه ای پیش از پانل DN75-2C 1
QJJ-0-0 5   دستگاه جوش چند نقطه ای دروازه ای پانل
مجموعه 3   مجموعه
مجموعه دستگاه جوش نقطه ای پیش از ورق همرفت   2*DN63-4C

1



مجموعه 7 دستگاه جوش چند نقطه ای دروازه ای ورق همرفت 4*DN63-16C 3
8 نوار نقاله انتقال خط U شکل
مجموعه 9 دستگاه جوش درز دو سر بلند
QJJ-0-0 10 جریان کل آب
مجموعه 11 دستگاه جوش درز دو سر کوتاه دروازه ای 2
مجموعه 12 دستگاه تمیز کردن و اصلاح دو طرفه QJJ-0-0
مجموعه 13 دستگاه برش
مجموعه 14 دستگاه برش قوس چهار گوشه QJJ-0-0
مجموعه 15 دستگاه چرخش و مونتاژ 2
مجموعه 16 دستگاه تشخیص نفوذناپذیری فشار اتوماتیک
مجموعه 17 دستگاه تشخیص نفوذناپذیری فشار اتوماتیک
مجموعه 18 دستگاه تشخیص نفوذناپذیری فشار اتوماتیک
مجموعه 19 نوار نقاله تخلیه
مجموعه پیکربندی آب، برق و گاز
1600KVA (کل برق واقعی استفاده شده حدود 1000KVA است) فشار منبع گاز 0.6MPa
الزامات منبع هوای فشرده 1000L/min جریان کل آب
60 متر * 10 متر ​ ​



خط تولید رادیاتور های ترانسفورماتور اتوماتیک 27
