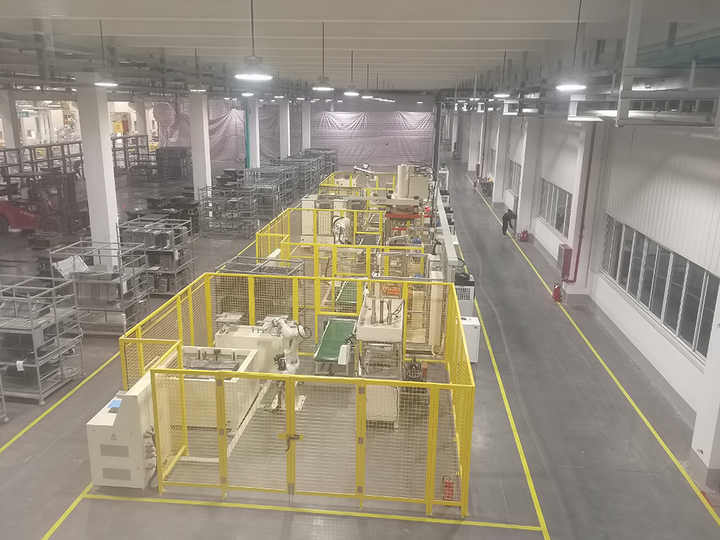

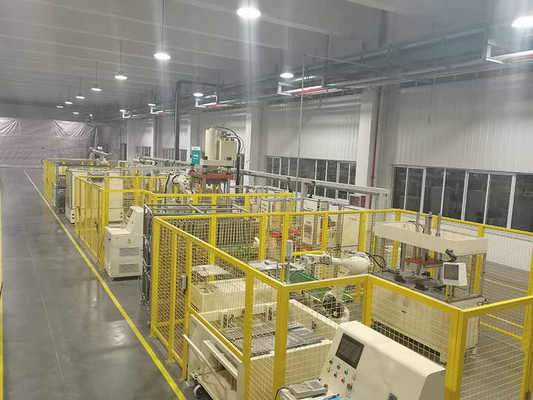

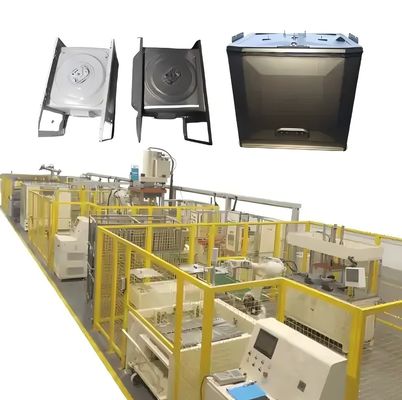

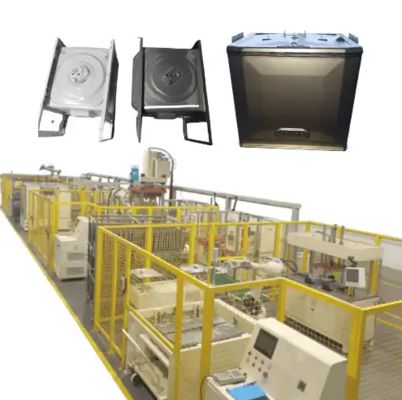

خط تولید جوشکاری کوره و مایکروویو با سرعت بالا و کاملاً اتوماتیک

اجزا:
فریم، مکانیزم فشار، سیستم خنک‌کننده آبی، مدار جوشکاری، منبع تغذیه خازن، سیستم کنترل، بدنه، سیلندر جوشکاری، الکترودها، مدار خنک‌کننده، دستگاه نظارت و مکانیزم ایمنی.

1. فریم:
   • ساختار C-فریم، فولاد با کیفیت بالا و فولاد مقطعی.
   • ماشین‌کاری دقیق و عملیات حرارتی برای استحکام و دقت.
2. مکانیزم فشار:
   • نوع فشار عمودی با یاتاقان‌های خود روان‌شونده برای عملکرد بهتر.
   • به حداقل رساندن ضربه الکترود، جلوگیری از آسیب و سایش.
3. سیستم پنوماتیک:
   • شامل شیرهای برقی ژاپنی "SMC"، پردازنده‌های هوای تایوانی و سیلندرهای بدون روغن.
   • مخزن ذخیره گاز، فشار را تثبیت می‌کند.
4. ترانسفورماتور تخلیه و مدار جوشکاری:
   • از ورق‌های فولادی سیلیکونی Wugang و ریخته‌گری مسی دقیق استفاده می‌کند.
   • نوار مسی نرم و الکترودها به صورت سری.
5. سیستم کنترل اصلی:
   • Mitsubishi PLC و HMI.
   • حالت‌های دستی، خودکار و شارژ.
   • پارامترهای قابل تنظیم از طریق صفحه لمسی (ولتاژ، زمان فشار).
6. کنترلر جوشکاری:
   • شارژ/تخلیه سریع از طریق ریزپردازنده.
   • سازگار با خازن‌های قدیمی و جدید، عمر خازن را افزایش می‌دهد.
   • حالت‌های حفاظت برای جلوگیری از خطا.
   • تنظیم خودکار برای ولتاژ خازن و جریان نشتی.
   • تشخیص خطا برای شارژ بیش از حد، تخلیه و خطاهای خازن.
   • حداکثر 5 مشخصات جوشکاری را ذخیره می‌کند، 9999 جوش را شمارش می‌کند، تشخیص ولتاژ در زمان واقعی (خطا ≤ 1%).
