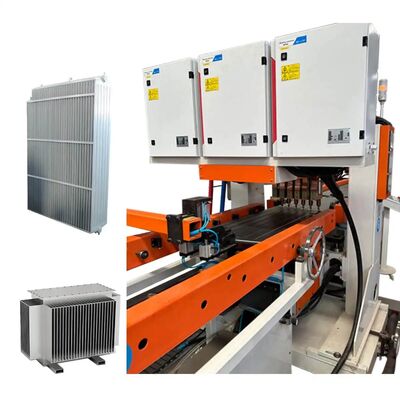

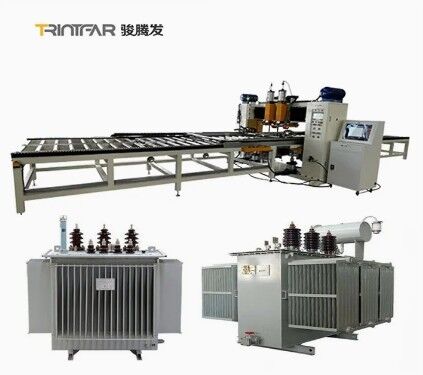

تولیدکننده رادیاتور ترانسفورماتور قدرت - خط تولید ورق‌های موجدار ترانسفورماتور

تصویر بزرگ : تولیدکننده رادیاتور ترانسفورماتور قدرت - خط تولید ورق‌های موجدار ترانسفورماتور

جزئیات محصول:

محل منبع:	چین
نام تجاری:	TRINTFAR
گواهی:	CE
شماره مدل:	FVM-170KVA

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	USD 10000-50000 set
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	ظرف 90 روز پس از پرداخت نهایی
شرایط پرداخت:	L/C، D/A، D/P، T/T
قابلیت ارائه:	50 در سال

مخاطب

تولیدکننده رادیاتور ترانسفورماتور قدرت - خط تولید ورق‌های موجدار ترانسفورماتور

شرح

ظرفیت ماشین آلات::	120 متر در دقیقه	خدمات پس از گارانتی:	پشتیبانی فنی ویدئویی
درجه خودکار:	خودکار	وضعیت:	جدید
ولتاژ:	220 ولت / 380 ولت	قدرت (w):	220-450 کیلو وات
نام:	خط تولید رادیاتور صفحه فولادی با راندمان بالا	اجزای اصلی::	PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده،

فرآیند تولید

جریان کار:باز کردن کویل→شکل‌دهی با رول→پرس هیدرولیک→چرخش→جوش نقطه‌ای چندگانه→جوش درز جانبی→جوش سر→برش جانبی→برش سر→محصول نهایی→دستگاه انباشته‌سازی خودکار پنل

تجهیزات اصلی

ایستگاه شکل‌دهی با رول
سرعت رولینگ: 6-14 متر در دقیقه
پرس هیدرولیک 315 تنی با فشار قابل تنظیم برای پانچ انتهایی
رمزگذار چرخشی و درایو سروو برای دقت طول/اندازه فین‌ها
مکانیزم تراز، صافی قطعه واحد را تضمین می‌کند
مواد باز شده با استفاده از ترولی بارگیری روی قفسه تخلیه 5 تنی قرار می‌گیرند و به ورق‌ها رول می‌شوند
چاه بافر اختیاری بنا به درخواست مشتری

ایستگاه چرخش و اتصال
سرعت انتقال: 5-15 متر در دقیقه
چرخش 180 درجه‌ای فین‌های رادیاتور
دستگاه چرخش: رک چرخشی، رک چرخان، سیستم انتقال، دستگاه چرخش، دستگاه فشار و غیره
ورق اول به موقعیت از پیش تعیین شده می‌رسد → به رک انتقال مقابل چرخانده می‌شود
ورق دوم به موقعیت از پیش تعیین شده می‌رسد → دستگاه فشار آن را روی ورق اول حرکت می‌دهد و اتصال را کامل می‌کند

ایستگاه جوش نقطه‌ای پیش‌جوش دو سر
دو مجموعه دستگاه فشار جوش نقطه‌ای
توان: 60 کیلو ولت آمپر
پس از چرخش و مونتاژ، دستگاه جوش نقطه‌ای پیش‌جوش، قطعات کار را برای جوش نقطه‌ای چندگانه تراز و ثابت می‌کند

ایستگاه جوش نقطه‌ای چندگانه دروازه‌ای
12 مجموعه دستگاه فشار جوش نقطه‌ای
سر جوش دو سر، 6 نقطه در هر ردیف
منبع تغذیه AC: 12 مجموعه
توان: 12 * 50 کیلو ولت آمپر جوش دو ردیفه برای بهبود راندمان

ایستگاه جوش درز دو طرفه
2 مجموعه دستگاه جوش درز، به صورت متقارن چیده شده‌اند
4 مجموعه سر فشار جوش درز
2 مجموعه منبع تغذیه جوش با فرکانس متغیر
توان: 2 * 160 کیلو ولت آمپر
حداکثر فشار: 12000 نیوتن
مکانیزم انتقال دیفرانسیل
سرعت جوش درز: 0-2.8 متر در دقیقه

ایستگاه برش و تراز رولینگ
تشکیل شده از جعبه دستگاه، دستگاه درایو، دستگاه برش، مکانیزم خرد کردن لبه، مکانیزم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره
دیسک برش رولینگ هر دو طرف را برش می‌دهد. دیسک برش از فولاد ابزار آلیاژی ساخته شده است (مقاوم در برابر ضربه، مقاوم در برابر سایش، عمر طولانی)
سرعت برش رولینگ: 2-6 متر در دقیقه
توان درایو: 4 کیلووات

ایستگاه پانچ انتهایی
تشکیل شده از پایه، مکانیزم بالابر، قاب پانچ، قالب پانچ، سیلندر پانچ و سیلندر بالابر و ایستگاه هیدرولیک
برای برش انتهای آزاد برای اطمینان از تراز و یکنواختی لبه استفاده می‌شود
قالب پانچ با لبه اریب برای کاهش نیروی پانچ
فشار دستگاه پانچ: 160 تن

ایستگاه جوش قوس الکتریکی آرگون انتهایی
2 مجموعه تجهیزات، به صورت متقارن چیده شده‌اند
1 مجموعه برای جوش انتهای جلو، 1 مجموعه برای جوش انتهای عقب قطعه کار
4 مجموعه منبع تغذیه جوش قوس الکتریکی آرگون پاناسونیک
محدوده جریان: 5-315 آمپر
سرعت جوش: 300-600 میلی‌متر در دقیقه

ایستگاه پالت‌بندی
مقدار ذخیره‌سازی در هر رک پالت‌بندی: 40 عدد
فاصله پالت: 45 میلی‌متر
روش گرفتن: گیره سیلندر مواد را می‌گیرد، گیره 90 درجه می‌چرخد تا روی رک قرار گیرد
روش کار سبد مواد: حرکت پله‌ای سروو، پس از قرار دادن 1 قطعه به موقعیت بعدی حرکت می‌کند، تعویض دستی سبد در صورت پر شدن رک

دستگاه پانچ لوله هدر

دستگاه پانچ هدر به طور خودکار ایندکس می‌کند تا حداکثر 40 جفت شیار روی یک لوله ایجاد کند (حداکثر 40 پنل). لوله با 2 شیار مستطیلی شکل مخصوص در هر پنل برش داده می‌شود. پشتیبانی داخلی از تغییر شکل در حین پانچ جلوگیری می‌کند. زمان چرخه در هر پانچ: ~6 ثانیه.

فیکسچر مونتاژ
فیکسچر مونتاژ افقی به مونتاژ پنل‌های رادیاتور به لوله‌های هدر کمک می‌کند. پنل‌ها در یک فیکسچر رک در دستگاه انباشته‌سازی خودکار قرار می‌گیرند و سپس وارد فیکسچر می‌شوند. یک انتها به صورت دستی برای طول تنظیم می‌شود، در حالی که انتهای دیگر از یک پرس هیدرولیک برای نگه داشتن و قرار دادن برای جوش میخ‌دار استفاده می‌کند.

میز جوش فلنج
فیکسچر نصب فلنج برقی برای تراز دقیق فلنج‌های نصب روی خط مرکزی رادیاتور طراحی شده است. با تنظیمات برقی برای طول پنل و عمق مونتاژ، امکان پیکربندی مجدد سریع برای تغییرات تولید را فراهم می‌کند. موقعیت‌یابی موتور سروو مونتاژهای دقیقی را تضمین می‌کند.

میز چرخش برای مونتاژ جوش
فیکسچر چرخش برقی برای چرخاندن عناصر رادیاتور برای مونتاژ رادیاتور طراحی شده است، پس از جوشکاری لوله هدر از یک طرف، سپس رادیاتور را بچرخانید تا طرف دیگر جوش داده شود.

اطلاعات دیگر

جزئیات محصول

خدمات فنی

خط تولید فین رادیاتور ترنتفار هورس با استانداردهای بین‌المللی مطابقت دارد و قیمت مقرون به صرفه‌تر و رقابتی‌تری را ارائه می‌دهد.

نمودار طرح‌بندی خط تولید فین رادیاتور ترانسفورماتور کاملاً خودکار

نتایج تولید

به مشتری‌مداری پایبند باشید و خدمات جامع پیش از فروش و پس از فروش مانند نصب، راه‌اندازی، آموزش و نگهداری را به شرکت خود ارائه دهید.

خدمات پیش از فروش:قبل از امضای قرارداد، شرکت راه‌حل‌های مختلف فرآیند تولید و خدمات مشاوره فنی را برای تجهیزات به مشتریان ارائه می‌دهد.

نصب و راه‌اندازی:طبق قرارداد، شرکت ما تجهیزات را با خیال راحت در زمان مشخص شده به محل نصب تعیین شده توسط کاربر منتقل می‌کند و مهندسان خدمات فنی را برای نصب در محل اعزام می‌کند. هنگامی که کاربر قطعات یدکی نصب و راه‌اندازی اولیه را دارد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و اشکال‌زدایی می‌کند و اطمینان حاصل می‌کند که محیط نصب و راه‌اندازی مرتب، تمیز و منظم است.

آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می‌دهد. موضوعات کلیدی عبارتند از:

-استفاده از نرم‌افزار کنترل
-روش‌های روشن/خاموش کردن
-تنظیمات پارامترهای پنل و نرم‌افزار
-تمیز کردن و نگهداری اولیه دستگاه
-رسیدگی به خرابی‌های سخت‌افزاری رایج
-احتیاط‌های عملیاتی

نگهداری از تجهیزات

-یک سال گارانتی پس از پذیرش نهایی؛
-زمان پاسخگویی به خدمات مشتری ظرف 24 ساعت است؛
-تعمیرات پولی پس از دوره گارانتی ارائه می‌شود.

خیر	نام	مدل	تعداد	واحد
1	دستگاه باز کردن کویل خودکار	FJJ-0-0	1	مجموعه
2	دستگاه برش شکل‌دهی با رول	CXJ-0-0	1	مجموعه
3	دستگاه چرخش و مونتاژ	FZJ-0-0	1	مجموعه
4	دستگاه جوش نقطه‌ای پیش‌جوش دو سر	DN60-2C	1	واحد
5	دستگاه جوش نقطه‌ای 12 سر دروازه‌ای	LM-12C	1	واحد
6	دستگاه جوش درز دو طرفه	2*FVM160-2C	1	واحد
7	دستگاه رولینگ و تراز	JPJ-0-0	1	واحد
8	دستگاه پانچ انتهایی	CQJ-0-0	1	واحد
9	دستگاه جوش قوس الکتریکی آرگون انتهایی	YHH-4C	2	واحد
10	دستگاه انباشته‌سازی محصول نهایی	MDJ-0-0	1	واحد
11	رک نقاله	SSJ-0-0	10	واحد

لیست سیستم کنترل

پنوماتیک	Airtac
کنترل	Mitsubishi یا Siemens
سیستم‌های سروو	Yaskawa
بلبرینگ‌ها و محرک‌های خطی	THK
هیدرولیک	Yuci
الکتریکی	Siemens
