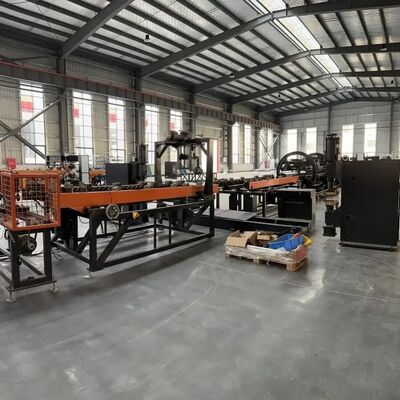

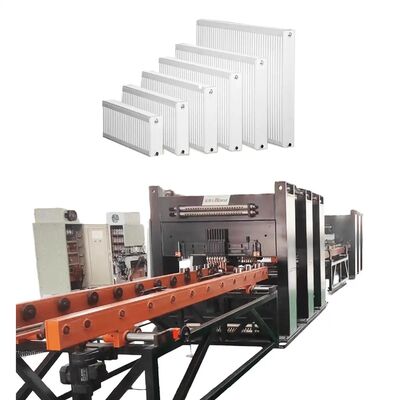

خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده

خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده
Fully automatic power transformer radiator production line, industrial manufacturing,including fully automatic production lines such as hot press machines, seam welding machines, and palletizing robot
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده

تصویر بزرگ :  خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده

جزئیات محصول:
محل منبع: چین
نام تجاری: TRINTFAR
گواهی: CE
شماره مدل: FVM-170KVA
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: USD 10000-50000 set
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: ظرف 90 روز پس از پرداخت نهایی
شرایط پرداخت: L/C، D/A، D/P، T/T
قابلیت ارائه: 50 در سال
مخاطب

خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده

شرح
ظرفیت ماشین آلات:: 120 متر در دقیقه خدمات پس از گارانتی: پشتیبانی فنی ویدئویی
درجه خودکار: خودکار وضعیت: جدید
ولتاژ: 220 ولت / 380 ولت قدرت (w): 220-450 کیلو وات
نام: خط تولید رادیاتور صفحه فولادی با راندمان بالا اجزای اصلی:: PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده،

گردش کار
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 0
گردش کار:باز کردن کویل و رول فرمینگ و پرس هیدرولیک و چرخش و جوش نقطه ای چندگانه و جوش درز جانبی و جوش سر و برش جانبی و برش سر و محصول نهایی و دستگاه چیدمان اتوماتیک پنل
تجهیزات اصلی
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 1
ایستگاه رول فرمینگ
سرعت رولینگ: 6-14 متر در دقیقه
پرس انتهایی قابل تنظیم: پرس هیدرولیک 315 تنی
انکودر چرخشی و درایو سرو برای دقت طول/اندازه باله ها
مکانیزم تراز کننده، صافی قطعه را تضمین می کند
مواد باز شده روی قفسه تخلیه 5 تنی از طریق واگن بارگیری قرار گرفته و به ورق تبدیل می شود
گودال بافر اختیاری طبق درخواست مشتری		 ایستگاه چرخش و اتصال
سرعت انتقال: 5-15 متر در دقیقه
چرخش 180 درجه ای باله های رادیاتور
دستگاه چرخش: قفسه چرخشی، قفسه چرخان، سیستم انتقال، دستگاه چرخش، دستگاه فشار دهنده و غیره
ورق اول به موقعیت از پیش تعیین شده می رسد و به قفسه انتقال مخالف چرخانده می شود
ورق دوم به موقعیت از پیش تعیین شده می رسد و دستگاه فشار دهنده آن را روی ورق اول حرکت می دهد و اتصال را تکمیل می کند
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 2
ایستگاه جوش نقطه ای دو سر
دو مجموعه دستگاه فشار جوش نقطه ای
توان: 60 کاوا
پس از چرخش و مونتاژ، دستگاه جوش نقطه ای پیشین، قطعات کار را برای جوش نقطه ای چندگانه تراز و ثابت می کند		 ایستگاه جوش نقطه ای گانتری چندگانه
12 مجموعه دستگاه فشار جوش نقطه ای
سر جوش دو سر، 6 نقطه در هر ردیف
منابع تغذیه AC: 12 مجموعه
توان: 12 * 50 کاوا جوش دو ردیفه برای بهبود بهره وری
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 3
ایستگاه جوش درز دو طرفه
2 مجموعه دستگاه جوش درز، به صورت متقارن چیده شده اند
4 مجموعه سر فشار جوش درز
2 مجموعه منبع تغذیه جوش فرکانس متغیر
توان: 2 * 160 کاوا
حداکثر فشار: 12000 نیوتن
مکانیزم انتقال دیفرانسیلی
سرعت جوش درز: 0-2.8 متر در دقیقه		 ایستگاه برش و تراز رولینگ
شامل جعبه دستگاه، دستگاه محرک، دستگاه برش، مکانیزم خرد کردن لبه، مکانیزم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره
دیسک برش رولینگ هر دو طرف را برش می دهد؛ دیسک برش از فولاد ابزار آلیاژی ساخته شده است (مقاوم در برابر ضربه، مقاوم در برابر سایش، عمر طولانی)
سرعت برش رولینگ: 2-6 متر در دقیقه
توان محرک: 4 کیلووات
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 4
ایستگاه پانچ انتهایی
شامل پایه، مکانیزم بالابر، قاب پانچ، قالب پانچ، سیلندر پانچ، سیلندر بالابر و ایستگاه هیدرولیک
برای برش انتهای شل شده برای اطمینان از تراز و یکنواختی لبه استفاده می شود
قالب پانچ با لبه پخ برای کاهش نیروی پانچ
فشار دستگاه پانچ: 160 تن		 ایستگاه جوش آرگون قوس انتهایی
2 مجموعه تجهیزات، به صورت متقارن چیده شده اند
1 مجموعه برای جوش انتهای جلو، 1 مجموعه برای جوش انتهای عقب قطعه کار
4 مجموعه منبع تغذیه جوش آرگون قوس پاناسونیک
محدوده جریان: 5-315 آمپر
سرعت جوش: 300-600 میلی متر در دقیقه
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 5 ایستگاه پالت گذاری
ظرفیت ذخیره سازی در هر قفسه پالت گذاری: 40 عدد
فاصله پالت: 45 میلی متر
روش گرفتن: گیره سیلندر مواد را می گیرد، گریپر 90 درجه می چرخد تا روی قفسه قرار دهد
روش کار واگن مواد: حرکت پله ای سروو، پس از قرار دادن 1 قطعه به موقعیت بعدی حرکت می کند، تعویض واگن دستی هنگام پر شدن قفسه
خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 6
دستگاه پانچ لوله هدر
دستگاه پانچ هدر به طور خودکار برای ایجاد حداکثر 40 جفت شکاف روی لوله (حداکثر 40 پنل) شاخص گذاری می کند. لوله با 2 شکاف مستطیلی مخصوص شکل برای هر پنل بریده می شود. پشتیبانی داخلی از تغییر شکل در حین پانچ جلوگیری می کند. زمان چرخه در هر پانچ: حدود 6 ثانیه.
 فیکسچر مونتاژ
فیکسچر مونتاژ افقی به مونتاژ پنل های رادیاتور به لوله های هدر کمک می کند. پنل ها در یک فیکسچر قفسه ای در دستگاه چیدمان اتوماتیک و سپس در فیکسچر قرار می گیرند. یک انتها به صورت دستی برای طول تنظیم می شود، در حالی که انتهای دیگر از یک پرس هیدرولیک برای نگه داشتن و موقعیت دهی برای جوش نقطه ای استفاده می کند.		 میز جوش فلنج
فیکسچر نصب فلنج موتوری برای تراز دقیق فلنج های نصب روی خط مرکزی رادیاتور طراحی شده است. با تنظیمات موتوری برای طول پنل و عمق مونتاژ، امکان پیکربندی مجدد سریع برای تغییرات تولید را فراهم می کند. موقعیت دهی موتور سروو مونتاژهای دقیق را تضمین می کند.		 میز چرخش برای مونتاژ جوشکاری
فیکسچر چرخان موتوری برای برگرداندن عناصر رادیاتور برای مونتاژ رادیاتور طراحی شده است، پس از جوشکاری لوله هدر از یک طرف، سپس رادیاتور را برگردانده تا طرف دیگر را جوش دهد.

اطلاعات دیگر

جزئیات محصول

خدمات فنی
خط تولید باله رادیاتور ترانسفورماتور Trintfar Horse با استانداردهای بین المللی مطابقت دارد و قیمت اقتصادی تر و رقابتی تری را ارائه می دهد.

نمودار چیدمان خط تولید باله رادیاتور ترانسفورماتور کاملاً اتوماتیک


خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 7

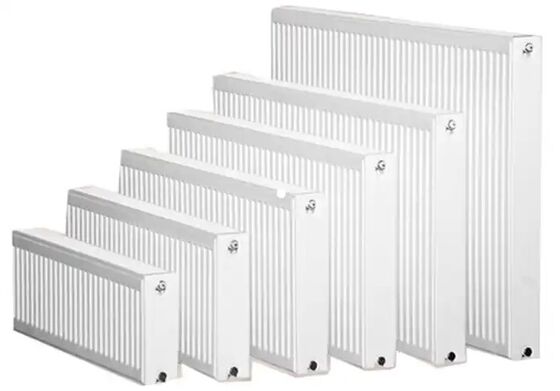

نتایج تولید

خط تولید رادیاتور ترانسفورماتور قدرت کاملا اتوماتیک، تولید صنعتی، از جمله خطوط تولید کاملا اتوماتیک مانند ماشین های پرش گرم، ماشین های جوش خیاط،و ربات پالتیزه کننده 8
,
 پایبندی به مشتری مداری و ارائه خدمات جامع پیش فروش و پس از فروش به شرکت شما مانند نصب، راه اندازی، آموزش و نگهداری.

خدمات پیش فروش:قبل از امضای قرارداد، شرکت راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی تجهیزات را به مشتریان ارائه می دهد.

نصب و راه اندازی:طبق قرارداد، شرکت ما تجهیزات را در زمان مشخص شده به محل نصب تعیین شده توسط کاربر به صورت ایمن حمل می کند و مهندسان خدمات فنی را برای نصب در محل اعزام می کند. هنگامی که کاربر قطعات یدکی اولیه نصب و راه اندازی را در اختیار دارد، مهندس خدمات فنی دستگاه را برای کاربر نصب و اشکال زدایی می کند تا از آن استفاده کند و اطمینان حاصل کند که محیط نصب و راه اندازی تمیز، مرتب و منظم است.

آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات کلیدی شامل:
  • -استفاده از نرم افزار کنترل
  • -روش های روشن/خاموش کردن
  • -تنظیمات پارامتر پنل و نرم افزار
  • -تمیز کردن و نگهداری اولیه دستگاه
  • -رسیدگی به خرابی های سخت افزاری رایج
  • -احتیاط های عملیاتی

نگهداری تجهیزات

  • -یک سال گارانتی پس از پذیرش نهایی؛
  • -زمان پاسخگویی خدمات مشتری در عرض 24 ساعت است؛
  • -تعمیرات پولی پس از دوره گارانتی ارائه می شود.
خیر نام مدل تعداد واحد
1 دستگاه بازکننده اتوماتیک FJJ-0-0 1 مجموعه
2 دستگاه رول فرمینگ و برش CXJ-0-0 1 مجموعه
3 دستگاه چرخش و مونتاژ FZJ-0-0 1 مجموعه
4 دستگاه جوش نقطه ای دو سر DN60-2C 1 واحد
5 دستگاه جوش نقطه ای گانتری 12 سر LM-12C 1 واحد
6 دستگاه جوش درز دو طرفه 2*FVM160-2C 1 واحد
7 دستگاه رولینگ و تراز JPJ-0-0 1 واحد
8 دستگاه پانچ انتهایی CQJ-0-0 1 واحد
9 دستگاه جوش آرگون قوس انتهایی YHH-4C 2 واحد
10 دستگاه چیدمان محصول نهایی MDJ-0-0 1 واحد
11 قفسه انتقال SSJ-0-0 10 واحد

لیست سیستم کنترل

پنوماتیک Airtac
کنترل میتسوبیشی یا زیمنس
سیستم های سروو یاسکاوا
بلبرینگ ها و محرک های خطی THK
هیدرولیک یوسی
الکتریکی زیمنس
