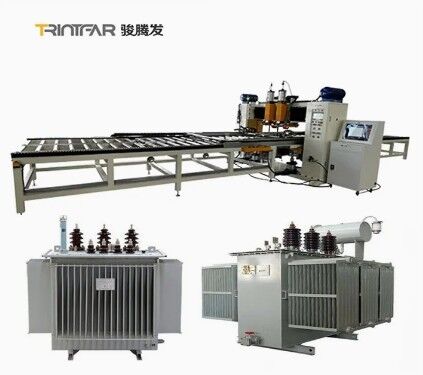

خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه

خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه
Electric transformer fin-welding cooling automatic production line - High-speed equipment for manufacturing coolers - Plate-type cooling production line
خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه

تصویر بزرگ :  خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه

جزئیات محصول:
محل منبع: چین
نام تجاری: Trintfar
گواهی: CE
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: 10000~500000
جزئیات بسته بندی: براکت های چوبی/موارد چوبی
زمان تحویل: 60 ~ 90
شرایط پرداخت: L/C، D/A، D/P، T/T
مخاطب

خط تولید اتوماتیک خنک کننده ترانسفورماتور الکتریکی - تجهیزات سریع برای تولید خنک کننده - خط تولید خنک کننده نوع صفحه

شرح
مدل شماره: FVM-170KVA محدوده تولید: خط تولید
گواهی: ISO, CE, ABS خدمات پس از فروش: 1 سال گارانتی
بسته حمل و نقل: جعبه چوبی علامت تجاری: TRINTFAR
برجسته کردن:

خط تولید جوش فلک ترانسفورماتور الکتریکی

,

تجهیزات تولید کولر با سرعت بالا

,

خط تولید خنک کننده نوع صفحه



گردش کار

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

جریان کار:دستگاه بارگیری خرپا پانل ← دستگاه بارگیری و پرس حلقه کانال آب ← دستگاه تراش و مونتاژ 1 ← دستگاه جوش موقعیت یابی پیش نقطه ای پانل ← دستگاه جوش چند نقطه ای پانل گانتری ← دستگاه جوش پیش نقطه ای ورق همرفت ← دستگاه جوش چند نقطه ای دروازه ای ورق همرفت ← دستگاه جوش چند نقطه ای دروازه ای ورق همرفت دستگاه جوش درز ← دستگاه جوش دو سر کوتاه گانتری 1 ← دستگاه جوش درز جانبی کوتاه دو سر گانتری 2 ← دستگاه تمیزکننده و پیرایش دو طرفه ← دستگاه برش → دستگاه برش قوس چهار گوش → دستگاه تراش و مونتاژ 2 ← دستگاه جوش خودکار سه راهه ← دستگاه جوش خودکار هواکش دو طرفه دستگاه تشخیص ← نوار نقاله تخلیه
تجهیزات اصلی

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line



دستگاه بارگیری خرپا پانل

بارگیری دستی مواد انباشته شده روی ماشین های سکوی تغذیه با استفاده از ماشین بوم، با دو موقعیت قرار دادن مواد در هر طرف.
گیره خرپایی به طور خودکار مواد را از دو طرف صفحه ماشین گرفته و روی خط نقاله قرار می دهد.
مکانیسم موقعیت گیره مرکزی پانل را روی نوار نقاله تراز می کند.
مکانیزم سروو رانده تخته را به دستگاه جوش پیش نقطه ای برای جوش نقطه ای در هر دو طرف حرکت می دهد.

دستگاه بارگیری و پرس حلقه کانال آب

حلقه آبراه از تغذیه صفحه ارتعاشی با سیستم دو مسیره استفاده می کند.
دو سر فشار در هر طرف، حلقه های آبراه را در دو طرف جلو و عقب فشار می دهند.
انتقال مواد از تغذیه غلتکی برقی استفاده می کند.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

ماشین تراش و مونتاژ

چرخش سریع و دقیق.
زنجیر با کیفیت بالا برای انتقال؛ موتور کاهش 400 وات به عنوان درایو.
موتور کاهش دنده با سنسور برای تعیین موقعیت دقیق چرخش.
کنترل خودکار، بدون دخالت دستی.
شامل بدنه چرخش، دستگاه بارگیری، کنسول الکتریکی، سیستم عامل و حصار ایمنی است. با شرایط مختلف تراشکاری محصول سازگار می شود و از انتقال مواد ایمن، روان و کارآمد بین عملیات اطمینان حاصل می کند.

دستگاه جوش موقعیت یابی پیش نقطه ای پانل

پانل به طور خودکار به موقعیت توقف جوش در قفسه نقاله جریان می یابد و جوشکارهای هر دو طرف جوشکاری پیش نقطه ای را شروع می کنند. جوش پیش نقطه ای فقط برای یک ردیف مورد نیاز است. از 1 مجموعه منبع تغذیه AC DN75 استفاده می کند.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه جوش چند نقطه ای گنتری پانل

3 دستگاه جوش چند نقطه ای دروازه ای برای جوشکاری. هر واحد دارای 18 مجموعه اتصالات جوش سیلندر است. منبع برق جوش AC برای جوشکاری یک ردیف اتصالات لحیم کاری در یک زمان. استپر اتصال سروو با سرعت بالا، گیره را به سمت جلو تغذیه می کند تا صفحه کانال آب را تامین کند.

دستگاه جوش پیش نقطه ای ورق همرفت

ورق همرفت به صورت دستی در راهنمای ابزار آنلاین بارگذاری شده است. جوشکاری با استفاده از دستگاه جوش پیش نقطه ای 4 سر دروازه ای انجام می شود. مواد به صورت دستی به ردیف اول موقعیت های از پیش نوک تیز برای جوشکاری فشار داده می شوند. تجهیزات به طور خودکار برای نقاط جوش باقی مانده جابجا می شوند.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه جوش چند نقطه ای دروازه ای ورق همرفت

مسیر از پیش تعیین شده: ورق همرفت مسیر از پیش تعیین شده را در راهنمای ابزارسازی دنبال می کند.
جوشکاری دو دروازه ای: 2 عدد جوشکار چند نقطه ای دروازه ای.
مفاصل پنوماتیک: 16 ست در هر واحد.
منبع تغذیه AC: AC و یک طرفه برای جوشکاری ردیفی.
سروو استپر: سروو استپر با سرعت بالا گیره را برای صفحه کانال آب تغذیه می کند.

نوار نقاله انتقال خط U شکل

از قفسه نقاله غلتکی برای انتقال مواد در طرح U شکل استفاده کنید.
کارایی فضا: شکل U باعث صرفه جویی در فضا، بهینه سازی فرآیند می شود.
سهولت عملیات: محدوده کارگر کوچکتر، راحت، شدت را کاهش می دهد.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه جوش درز دو سر بلند

جوشکاری همزمان: هر دو طرف بلند را به یکباره جوش دهید.
منبع تغذیه: AC با فرکانس متوسط ​​300KVA برای جوشکاری طولانی مدت پایدار.

دستگاه جوش دو سر کوتاه گنتری 2 ست

از منبع برق جوش AC با فرکانس متوسط ​​برای اطمینان از جوشکاری بسیار پایدار برای مدت طولانی استفاده کنید.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه تمیز کننده و پیرایش دو طرفه

محصولات جوش داده شده با ضلع طولانی را تمیز و برش دهید.

دستگاه برش

فرآیند برش: برش را روی مواد مورد نیاز انجام دهید.
جنس برش: تیغه فولادی سفید.
روش برش: برش قیچی.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه برش قوس چهار گوشه

شکل دهی گوشه: گوشه های تیز را ببرید تا لبه های گرد تشکیل شود.
جنس برش: فولاد سفید.
روش برش: پانچ هیدرولیک.

دستگاه جوش اتوماتیک دو سر سه طرفه

قدرت جوشکاری: منبع تغذیه MD80 فرکانس متوسط.
جریان مواد: کانال های دو طرفه برای اتصال و چرخش. روش انتقال: صفحه زنجیر برای حمل مواد در سه راه. تغذیه خودکار: گیره و موقعیت جوش برای عملکرد دقیق.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

دستگاه جوش اتوماتیک قلاب پشتیبانی

قدرت جوشکاری: منبع تغذیه MD40 فرکانس متوسط.
روش تغذیه: انباشته از نوع گیره برای تغذیه مواد.
در حال بارگذاری: گیره پنوماتیکی مواد را در موقعیت جوش قرار می دهد.

دستگاه تشخیص فشار هوا به صورت خودکار

فشار تست: 10 بار.
روش تست: تست فشار اتوماتیک در مخزن آب
اطلاعات دیگر
جزئیات محصول خدمات فنی
نمودار طرح بازگشت U شکل خط تولید رادیاتور پانل فولادی به مشتری مداری پایبند باشید و خدمات جامع پیش فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را به شرکت خود ارائه دهید.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line خدمات پیش فروش: این شرکت قبل از امضای قرارداد، راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی تجهیزات را به مشتریان ارائه می دهد.
نتایج تولید نصب و راه اندازی: طبق قرارداد، شرکت ما تجهیزات را در زمان مشخص شده به محل نصب تعیین شده توسط کاربر انتقال می دهد و مهندسان خدمات فنی را برای نصب در محل اعزام می کند. هنگامی که کاربر قطعات یدکی اولیه نصب و راه اندازی را در اختیار داشته باشد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و رفع اشکال می کند و اطمینان حاصل می کند که محیط محل نصب و راه اندازی مرتب، تمیز و منظم است.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در سایت خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات کلیدی عبارتند از:
-کنترل استفاده از نرم افزار -روش های روشن/خاموش برق
-تنظیمات پارامترهای پنل و نرم افزار
-نظافت و نگهداری اولیه ماشین آلات
- رسیدگی به خرابی های سخت افزاری رایج
-احتیاط های عملیاتی
تعمیر و نگهداری تجهیزات
گارانتی یک ساله پس از پذیرش نهایی
-زمان پاسخگویی به خدمات مشتری در عرض 24 ساعت است.
-تعمیرات پولی بعد از مدت گارانتی ارائه می شود.
نه نام مواد یادداشت ها
1 پانل ورق فولادی نورد سرد ضخامت 1.1 میلی متر
2 صفحه همرفت ورق فولادی نورد سرد ضخامت 0.3 میلی متر
3 نوع رابط   رابط thread داخلی 4x G 1/2
4 طول محصول   400-3000 میلی متر
5 عرض محصول   300/400/500/600/900 میلی متر

لیست پیکربندی تجهیزات



نه نام تجهیزات مدل مقدار واحد
1 دستگاه بارگیری خرپا پانل HJ-0-0 1 مجموعه
2 دستگاه بارگیری و پرس حلقه کانال آب YZJ-0-0 1 مجموعه
3 ماشین تراش و مونتاژ 1 FZJ-0-0 1 مجموعه
4 دستگاه جوش موقعیت یابی پیش نقطه ای پانل DN75-2C 1 مجموعه
5 دستگاه جوش چند نقطه ای گنتری پانل 10*DN60-36C 3 مجموعه
6 دستگاه جوش پیش نقطه ای ورق همرفت 2*DN63-4C 1 مجموعه
7 دستگاه جوش چند نقطه ای دروازه ای ورق همرفت 4*DN63-16C 3 مجموعه
8 نوار نقاله انتقال خط U شکل ZJG-0-0 1 مجموعه
9 دستگاه جوش درز دو سر بلند 2*FVM300-2C 1 مجموعه
10 دستگاه جوش درز جانبی کوتاه دو سر دروازه ای 1 2*FVM300-2C 1 مجموعه
11 دستگاه جوش دو سر کوتاه گنتری 2 2*FVM300-2C 1 مجموعه
12 دستگاه تمیز کننده و پیرایش دو طرفه XBJ-0-0 1 مجموعه
13 دستگاه برش JCJ-0-0 1 مجموعه
14 دستگاه برش قوس چهار گوشه QJJ-0-0 1 مجموعه
15 ماشین تراش و مونتاژ 2 FZJ-0-0 1 مجموعه
16 دستگاه جوش اتوماتیک دو سر سه طرفه 2*MD80-2C 1 مجموعه
17 دستگاه جوش اتوماتیک قلاب پشتیبانی 2*MD40-4C 1 مجموعه
18 دستگاه تشخیص فشار هوا به صورت خودکار JCJ-0-0 1 مجموعه
19 نوار نقاله تخلیه SSJ-0-0 1 مجموعه



پیکربندی آب، برق و گاز

پروژه پارامترها
توزیع برق کل 1600KVA (توان کل واقعی مصرف شده حدود 1000KVA است)
فشار منبع گاز 0.6 مگا پاسکال
فشار منبع آب 0.15 مگا پاسکال تا 0.30 مگا پاسکال
الزامات منبع هوای فشرده 1000 لیتر در دقیقه
کل جریان آب 1200 لیتر در دقیقه
طول *عرض اشغال تجهیزات تقریباً 60 متر * 10 متر
