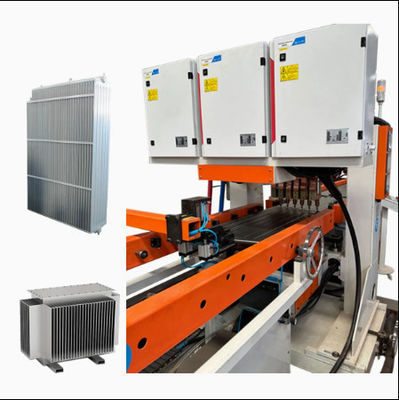

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

تصویر بزرگ : خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~500000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	60 ~ 90
شرایط پرداخت:	L/C، D/A، D/P، T/T

مخاطب

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

شرح

مدل شماره:	FVM-170KVA	محدوده تولید:	خط تولید
گواهی:	ISO, CE, ABS	خدمات پس از فروش:	1 سال گارانتی
بسته حمل و نقل:	جعبه چوبی	علامت تجاری:	TRINTFAR
برجسته کردن:	خط تولید دستگاه رادیاتور,خط تولید رادیاتور ترانسفورم , Transformer Radiator Production Line

جریان کار

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 0

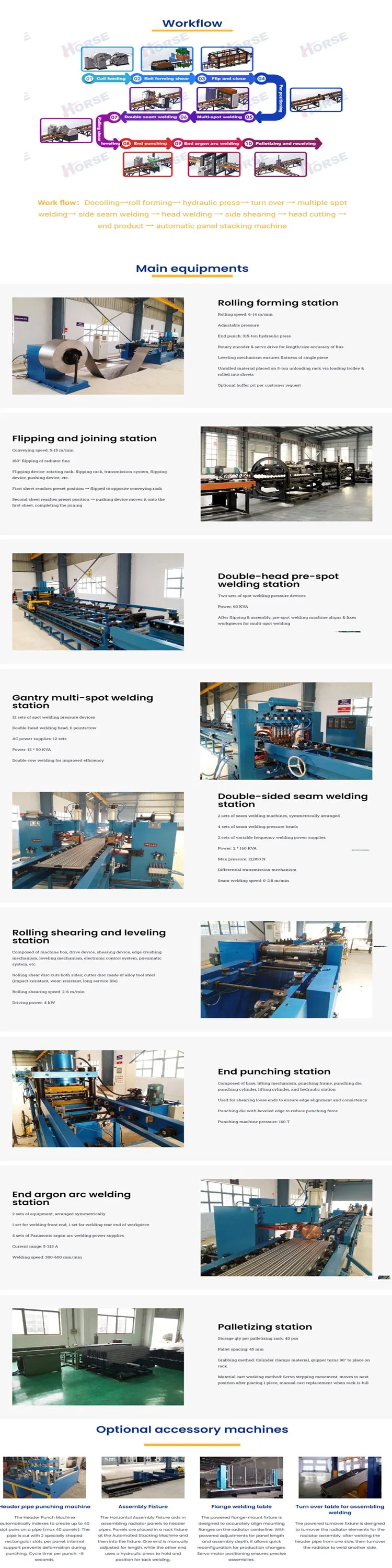

جریان کار:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
تجهیزات اصلی

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 1

دستگاه بارگیری تخته های تخته

بارگذاری دستی مواد انباشته شده به ماشین های پلت فرم تغذیه با استفاده از ماشین بوم، با دو موقعیت قرار دادن مواد در هر طرف.
گیرنده ترانس به طور خودکار مواد را از هر دو طرف ماشین صفحه می گیرد و آنها را بر روی خط حمل می کند.
مکانیسم موقعیت گیری کلیمپ مرکزی پانل را بر روی کانویر تراز می کند.
مکانیسم سرو محرک، تخته را به ماشین جوش پیش از نقطه برای جوش نقطه ای در هر دو طرف حرکت می دهد.

دستگاه بارگیری و فشار دادن حلقه های کانال آب

حلقه راه آب استفاده از تغذیه صفحه لرزش با یک سیستم دو مسیر.
دو سر فشار در هر طرف به حلقه های راه آب در سمت جلو و عقب فشار می آورند.
انتقال مواد از تغذيه رولر محرك استفاده مي کند.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 2

ماشین چرخاندن و مونتاژ

تغيير سريع و دقيق
زنجیره های با کیفیت بالا برای انتقال؛ موتور کاهش 400W به عنوان محرک.
موتور کاهش دنده با سنسور برای موقعیت دقیق چرخش.
کنترل اتوماتیک، بدون مداخله دستی
شامل بدن چرخش، دستگاه بارگیری، کنسول الکتریکی، سیستم عامل و حصار ایمنی است.و انتقال مواد موثر بین عملیات.

دستگاه جوشاندن پیش از موقعیت بندی پنل

پانل به طور خودکار به سمت موقعیت توقف جوش در قفسه حمل و نقل جریان می یابد و جوشگران در هر دو طرف جوش پیش از نقطه را شروع می کنند. جوش پیش از نقطه فقط برای یک ردیف مورد نیاز است.استفاده از 1 مجموعه از منبع برق AC DN75.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 3

دستگاه جوش چند نقطه ای گانتری پانل

3 دستگاه جوشکاری چند نقطه ای برای جوشکاری. هر واحد دارای 18 مجموعه از مفاصل جوشکاری سیلندر است. منبع برق جوشکاری AC برای جوشکاری یک ردیف از مفاصل جوشکاری در یک زمان.سرعت بالا servo پیوند stepper تغذیه گرفتر به جلو برای تامین صفحه کانال آب.

ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن

ورق کنوکسیون به صورت دستی روی راهنمای ابزار آنلاین بارگذاری می شود. جوش با استفاده از یک ماشین جوش پیش از نقطه 4 سر.مواد به صورت دستی به ردیف اول موقعیت های پیش تعیین شده برای جوش فشار داده می شوندتجهیزات به طور خودکار برای نقاط جوش باقی مانده تغییر می کند.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 4

دستگاه جوش چند نقطه ای گانتری ورق کنوکشن

مسیر پیش تنظیم شده: ورق کنوکشن مسیر پیش تنظیم شده را در راهنمای ابزار دنبال می کند.
جوش دو گانتری: دو تا جوشگر چند نقطه ای
مفاصل پنوماتیک: 16تا مجموعه در هر واحد
منبع برق AC: AC & یک طرفه برای جوشکاری ردیف
سرو استپپر: سرواستپپر سرعت بالا به گرفتر برای صفحه کانال آب تغذیه می کند.

کانویر انتقال خطی U شکل

استفاده از ریک ناقل رول برای انتقال مواد در طرح U شکل.
بهره وری از فضا: شکل U فضا را صرفه جویی می کند، فرآیند را بهینه می کند.
کار آسان: محدوده کار کوچکي، راحت تر، شدت کار رو کاهش ميده.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 5

دستگاه جوش دو سر دو طرفه

جوش همزمان: هر دو طرف بلند رو همزمان جوشکاري کنيد
منبع برق: 300KVA AC فرکانس متوسط برای جوش پایدار طولانی مدت.

گانتری دو سر ماشین جوشکاری دو طرفه کوتاه 2 مجموعه

استفاده از منبع برق جوشکاری AC با فرکانس متوسط برای اطمینان از جوشکاری بسیار پایدار برای مدت طولانی.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 6

ماشین تمیز کردن و تراش دو طرفه

پاک کردن و تراشیدن محصولات جوشکاری طرف بلند

ماشین تراش

فرآیند برش: برش مواد مورد نیاز را انجام دهید.
مواد برش: تیغه ی فولادی سفید
روش برش: برش قیچی.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 7

ماشین برش قوس چهار گوشه ای

شکل گوشه: گوشه های تیز را برای شکل دادن لبه های گرد برش دهید.
مواد برش: فولاد سفيد
روش برش: ضربه هاي هيدروليکي

دستگاه جوش خودکار سه طرفه دو سر

قدرت جوش: منبع برق تردد متوسط MD80
جریان مواد: کانال های دو طرفه برای اتصال و چرخش. روش انتقال: صفحه زنجیره ای برای حمل مواد در سه طرفه. تغذیه اتوماتیک: موقعیت گیری گیره و جوش برای عملکرد دقیق.

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 8

دستگاه جوش خودکار هک پشتیبان

قدرت جوش: منبع برق تردد متوسط MD40
روش تغذیه: انباشت نوع کلیپ برای تغذیه مواد.
بارگیری: گرفتگی پنوماتیک مواد را به موقعیت جوش می کند.

دستگاه تشخیص فشار اتوماتیک

فشار آزمایش: ده بار
روش آزمایش: آزمایش فشار خودکار در مخزن آب

اطلاعات دیگر

جزئیات محصول

خدمات فنی

خط تولید رادیاتور پنل فولادی شکل U نمودار طرح بازگشت

به تمرکز بر مشتری پایبند باشید و به شرکت خود خدمات جامع پیش از فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را ارائه دهید.

خدمات قبل از فروش: قبل از امضای قرارداد، این شرکت راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی برای تجهیزات را به مشتریان ارائه می دهد.

نتایج تولید

نصب و راه اندازی: طبق قرارداد، شرکت ما تجهیزات را به طور ایمن به محل نصب تعیین شده توسط کاربر در مدت زمان مشخص حمل می کند،و مهندسان خدمات فنی را برای نصب آن در محل بفرستیدهنگامی که کاربر دارای قطعات یدکی پایه و راه اندازی است، مهندس خدمات فنی دستگاه را برای استفاده از کاربر نصب و عیب یابی می کند.اطمینان از اینکه محیط محل نصب و راه اندازی تمیز است، تمیز و مرتب

آموزش پس از فروش: این شرکت آموزش های فنی رایگان (حداقل 5 روز) را در سایت خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات اصلی شامل:
- کنترل استفاده از نرم افزار - روش های روشن کردن / خاموش کردن
- تنظیمات پارامتر پانل و نرم افزار
- تمیز کردن و نگهداری اساسی ماشین آلات
-معامله با خرابی های سخت افزاری رایج
- احتیاط های عملیاتی
نگهداری تجهیزات
گارانتی یک ساله بعد از پذیرش نهایی
زمان پاسخ به خدمات مشتری در عرض 24 ساعت است
-تعمیرات پرداخت شده بعد از دوره گارانتی ارائه می شود.

نه	نام	مواد	یادداشت ها
1	پانل	صفحه فولادی فرآوری شده سرد	1ضخامت 1 میلی متر
2	صفحه کنوکشن	صفحه فولادی فرآوری شده سرد	0ضخامت 3 میلی متر
3	نوع رابط		4x G 1/2 رابط رشته داخلی
4	طول محصول		۴۰۰ تا ۳۰۰۰ میلی متر
5	عرض محصول		۳۰۰/۴۰۰/۵۰۰/۶۰۰/۹۰۰ میلی متر

لیست پیکربندی تجهیزات

نه	نام تجهیزات	مدل	مقدار	واحد
1	دستگاه بارگیری تخته های تخته	HJ-0-0	1	مجموعه
2	دستگاه بارگیری و فشار دادن حلقه های کانال آب	YZJ-0-0	1	مجموعه
3	ماشین چرخ و مونتاژ 1	FZJ-0-0	1	مجموعه
4	دستگاه جوشاندن پیش از موقعیت بندی پنل	DN75-2C	1	مجموعه
5	دستگاه جوش چند نقطه ای گانتری پانل	10*DN60-36C	3	مجموعه
6	ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن	2*DN63-4C	1	مجموعه
7	دستگاه جوش چند نقطه ای گانتری ورق کنوکشن	4*DN63-16C	3	مجموعه
8	کانویر انتقال خطی U شکل	ZJG-0-0	1	مجموعه
9	دستگاه جوش دو سر دو طرفه	2*FVM300-2C	1	مجموعه
10	دستگاه جوشکاری دو سر دو طرفه کوتاه 1	2*FVM300-2C	1	مجموعه
11	دستگاه جوشکاری دو سر دو طرفه 2	2*FVM300-2C	1	مجموعه
12	ماشین تمیز کردن و تراش دو طرفه	XBJ-0-0	1	مجموعه
13	ماشین تراش	JCJ-0-0	1	مجموعه
14	ماشین برش قوس چهار گوشه ای	QJJ-0-0	1	مجموعه
15	ماشین چرخ و مونتاژ 2	FZJ-0-0	1	مجموعه
16	دستگاه جوش خودکار سه طرفه دو سر	2*MD80-2C	1	مجموعه
17	دستگاه جوش خودکار هک پشتیبان	2*MD40-4C	1	مجموعه
18	دستگاه تشخیص فشار اتوماتیک	JCJ-0-0	1	مجموعه
19	حمل کننده تخلیه	SSJ-0-0	1	مجموعه

تنظیمات آب، برق و گاز

پروژه	پارامترها
توزیع کل قدرت	1600KVA (قدرت واقعی کل مورد استفاده حدود 1000KVA است)
فشار منبع گاز	0.6MPa
فشار منبع آب	0.15MPa ~ 0.30MPa
الزامات منبع هوا فشرده	1000 لیتر/دقیقه
کل جریان آب	۱۲۰۰ لیتر/دقیقه
طول اشغال تجهیزات * عرض	60 متر*10 متر
