جزئیات محصول:
|
خط تولید اتوماتیک: | جامع | تولید انعطاف پذیر: | ساخت هوشمند |
---|---|---|---|
اتوماسیون: | اتوماسیون | تضمین: | 1 سال گارانتی |
Specification: | other | منشاء: | چین |
محدوده تولید: | خط تولید | گواهی: | ISO, CE, ABS |
جریان کار

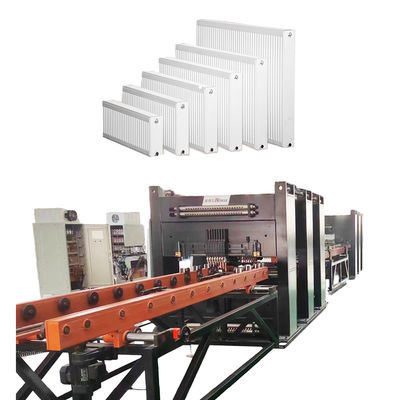

جریان کار: بازکردن کویل→ شکلدهی با رول→ پرس هیدرولیک→ برگرداندن→ جوش نقطهای چندگانه→ جوش درز جانبی→ جوش سر→ برش جانبی→ برش سر→ محصول نهایی→ دستگاه انباشتهسازی خودکار پنل
تجهیزات اصلی
![]() |

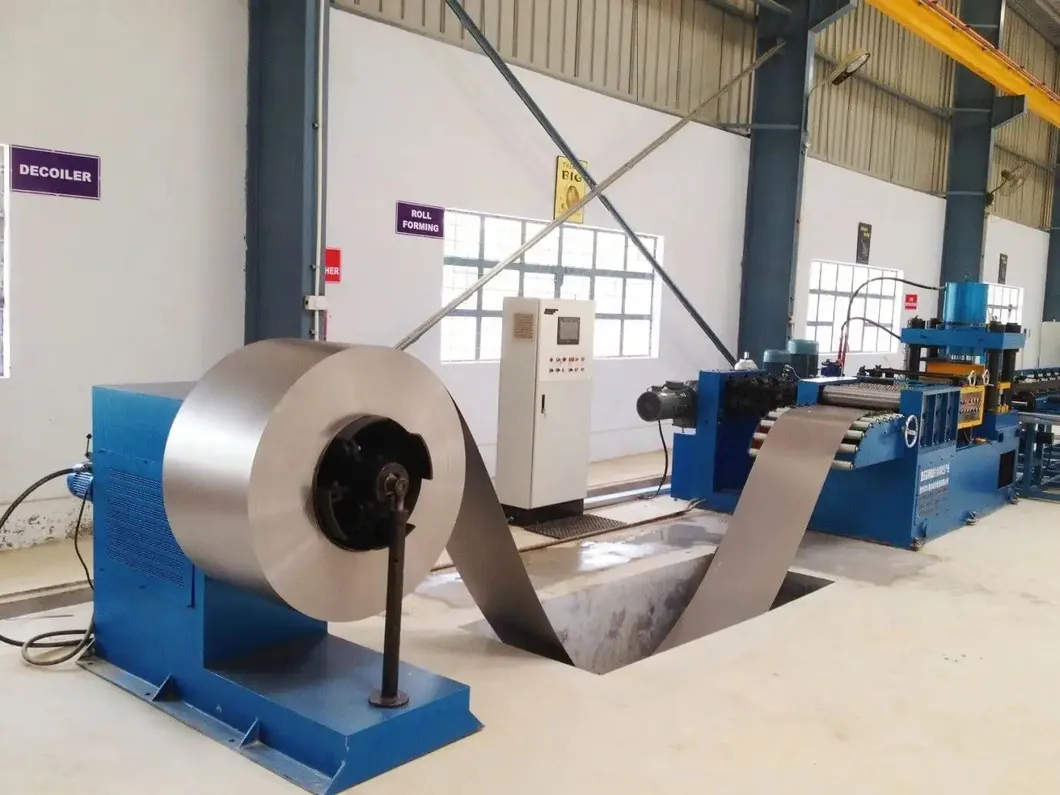

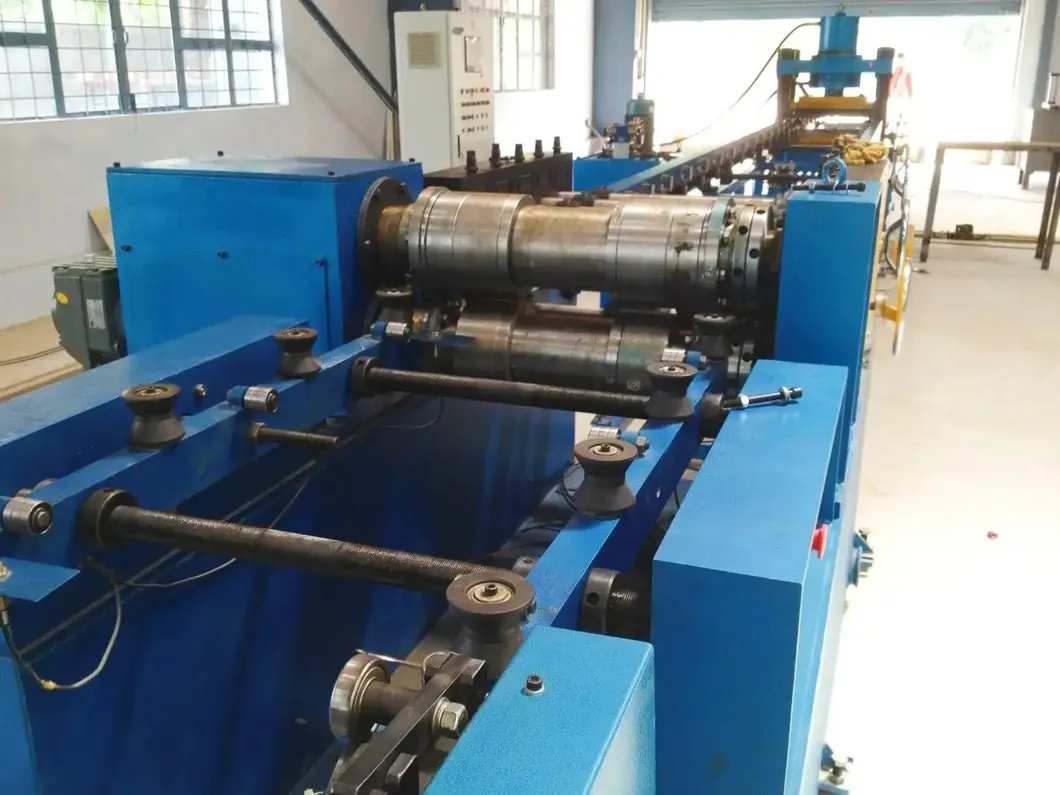

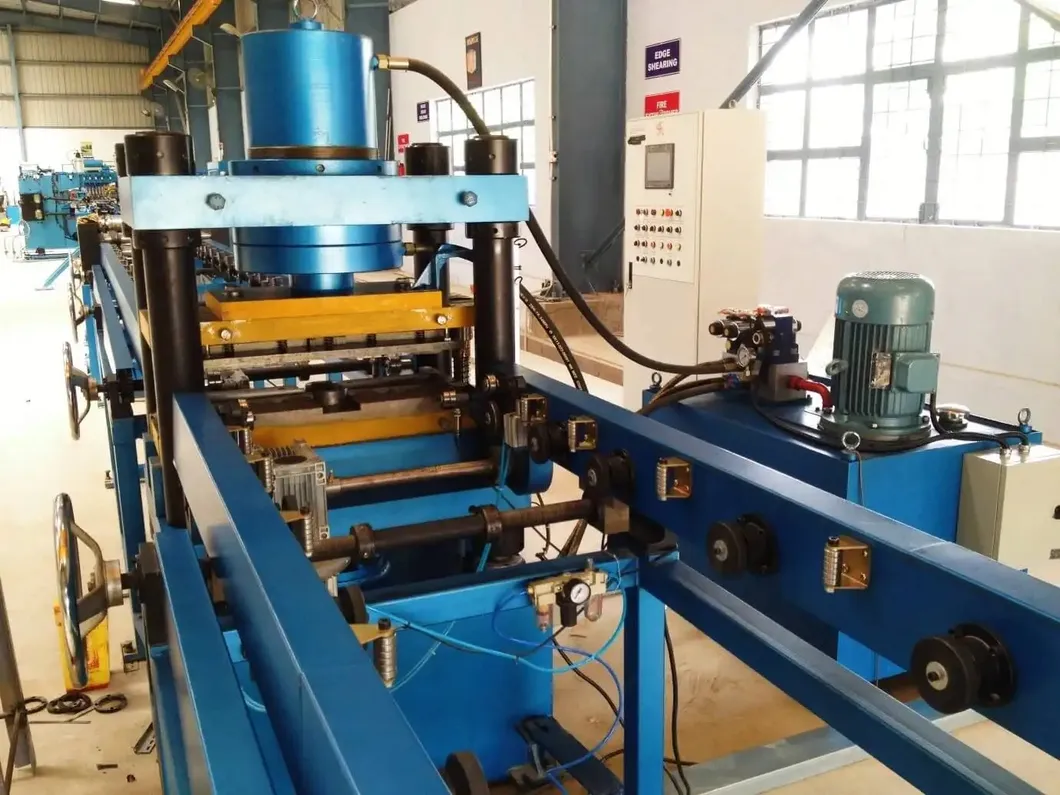

ایستگاه شکلدهی با رول سرعت رولینگ: 6-14 متر در دقیقه فشار قابل تنظیم پانچ انتهایی: پرس هیدرولیک 315 تنی رمزگذار چرخشی و درایو سروو برای دقت طول/اندازه فینها مکانیزم تراز کردن، صافی قطعه واحد را تضمین میکند مواد باز شده توسط ترولی بارگیری روی قفسه تخلیه 5 تنی قرار میگیرند و به ورقها رول میشوند چاه بافر اختیاری بنا به درخواست مشتری |

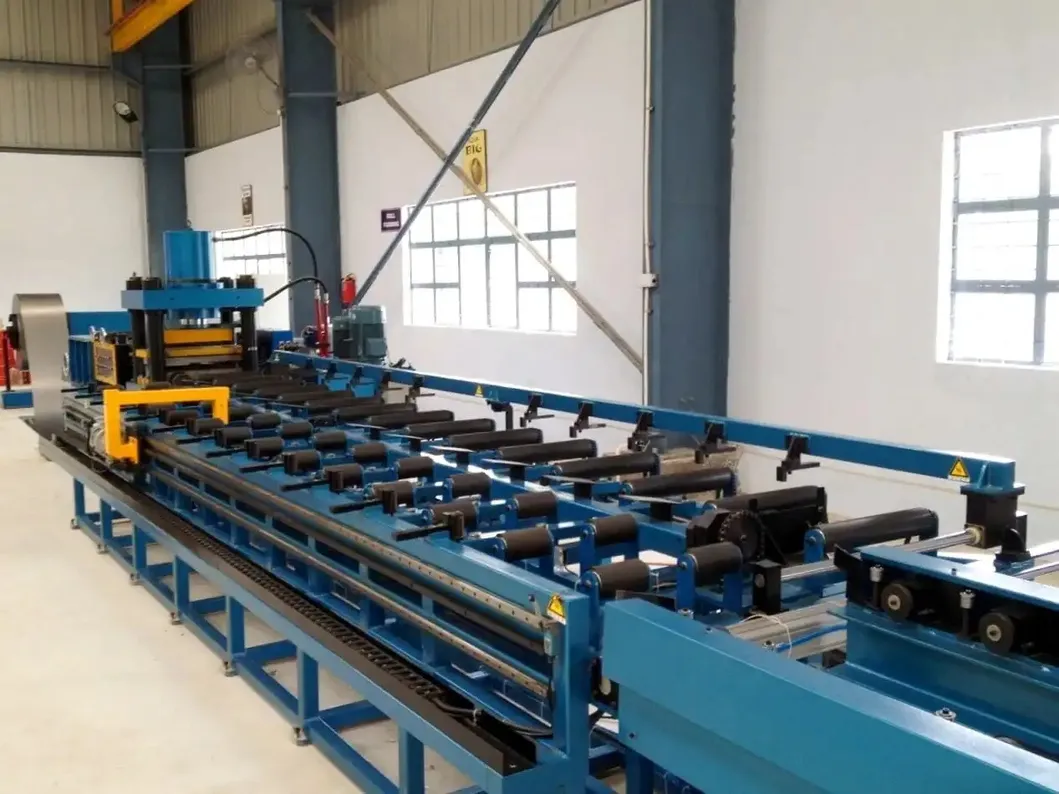

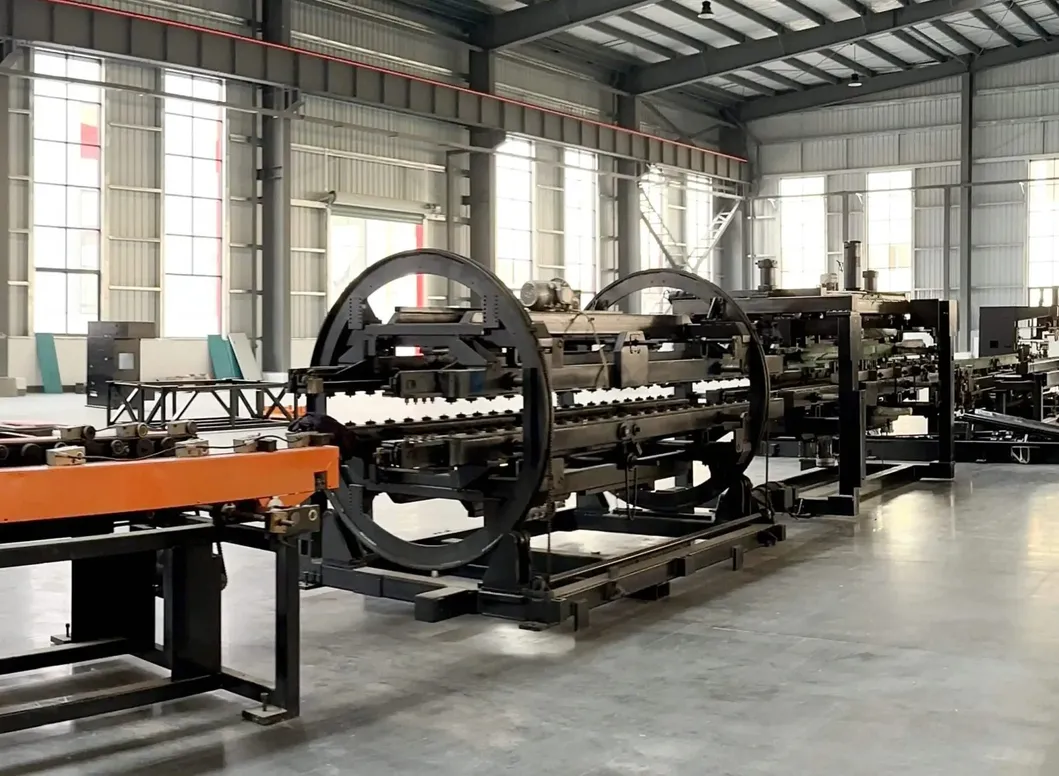

ایستگاه برگرداندن و اتصال سرعت انتقال: 5-15 متر در دقیقه برگرداندن 180 درجهای فینهای رادیاتور دستگاه برگرداننده: رک چرخشی، رک برگرداننده، سیستم انتقال، دستگاه برگرداننده، دستگاه فشاردهنده و غیره. ورق اول به موقعیت از پیش تعیین شده میرسد → به رک انتقال مقابل برگردانده میشود ورق دوم به موقعیت از پیش تعیین شده میرسد → دستگاه فشاردهنده آن را روی ورق اول حرکت میدهد و اتصال را کامل میکند |
![]() |
![]() |
ایستگاه جوش نقطهای پیشجوش دو سر دو مجموعه دستگاه فشار جوش نقطهای توان: 60 کیلو ولت آمپر پس از برگرداندن و مونتاژ، دستگاه جوش نقطهای پیشجوش، قطعات کار را برای جوش نقطهای چندگانه تراز و ثابت میکند |

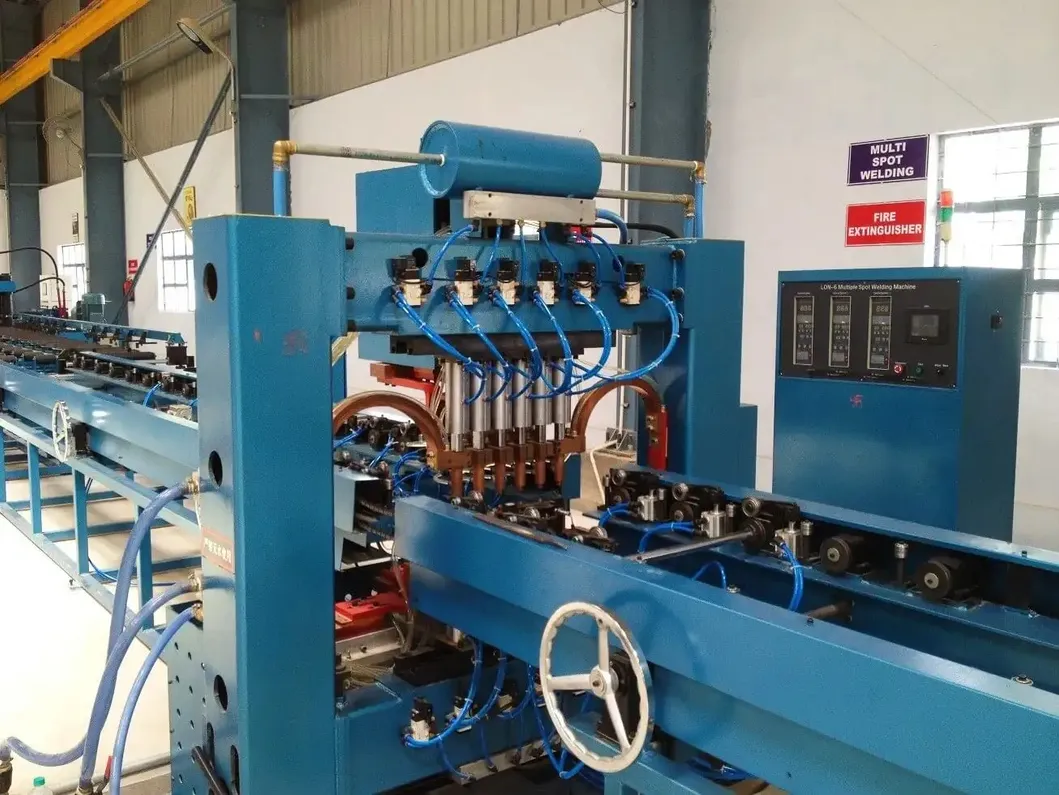

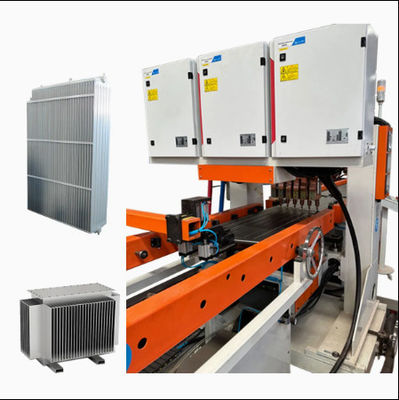

ایستگاه جوش نقطهای چندگانه دروازهای 12 مجموعه دستگاه فشار جوش نقطهای سر جوش دو سر، 6 نقطه/ردیف منبع تغذیه AC: 12 مجموعه توان: 12 * 50 کیلو ولت آمپر جوش دو ردیفه برای بهبود راندمان |
![]() |
![]() |

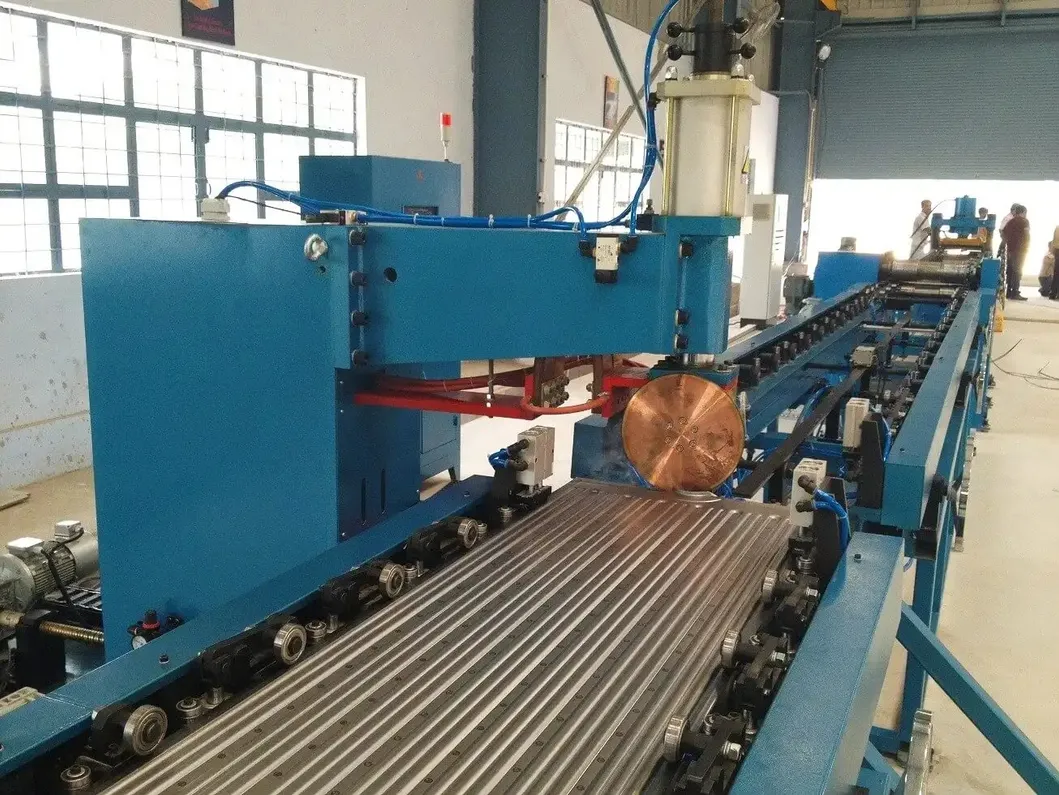

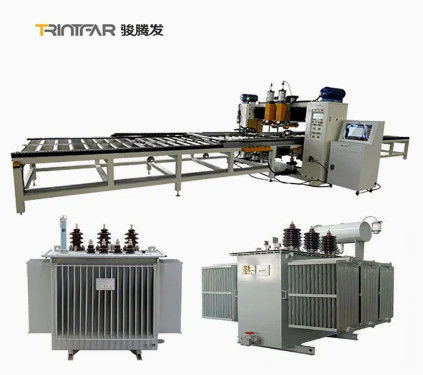

ایستگاه جوش درز دو طرفه 2 مجموعه دستگاه جوش درز، به صورت متقارن چیده شدهاند 4 مجموعه سر فشار جوش درز 2 مجموعه منبع تغذیه جوش فرکانس متغیر توان: 2 * 160 کیلو ولت آمپر حداکثر فشار: 12000 نیوتن مکانیزم انتقال دیفرانسیلی سرعت جوش درز: 0-2.8 متر در دقیقه |
ایستگاه برش و تراز رولینگ متشکل از جعبه دستگاه، دستگاه درایو، دستگاه برش، مکانیزم خرد کردن لبه، مکانیزم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره. دیسک برش رولینگ، هر دو طرف را برش میدهد؛ دیسک برش از فولاد ابزار آلیاژی ساخته شده است (مقاوم در برابر ضربه، مقاوم در برابر سایش، عمر طولانی) سرعت برش رولینگ: 2-6 متر در دقیقه توان درایو: 4 کیلووات |
![]() |
![]() |
ایستگاه پانچ انتهایی متشکل از پایه، مکانیزم بالابر، قاب پانچ، قالب پانچ، سیلندر پانچ و سیلندر بالابر و ایستگاه هیدرولیک برای برش انتهای شل برای اطمینان از تراز و یکنواختی لبه استفاده میشود قالب پانچ با لبه اریب برای کاهش نیروی پانچ فشار دستگاه پانچ: 160 تن |
ایستگاه جوش قوس آرگون انتهایی 2 مجموعه تجهیزات، به صورت متقارن چیده شدهاند 1 مجموعه برای جوش انتهای جلو، 1 مجموعه برای جوش انتهای عقب قطعه کار 4 مجموعه منبع تغذیه جوش قوس آرگون پاناسونیک محدوده جریان: 5-315 آمپر سرعت جوش: 300-600 میلیمتر در دقیقه |
![]() |
![]() |

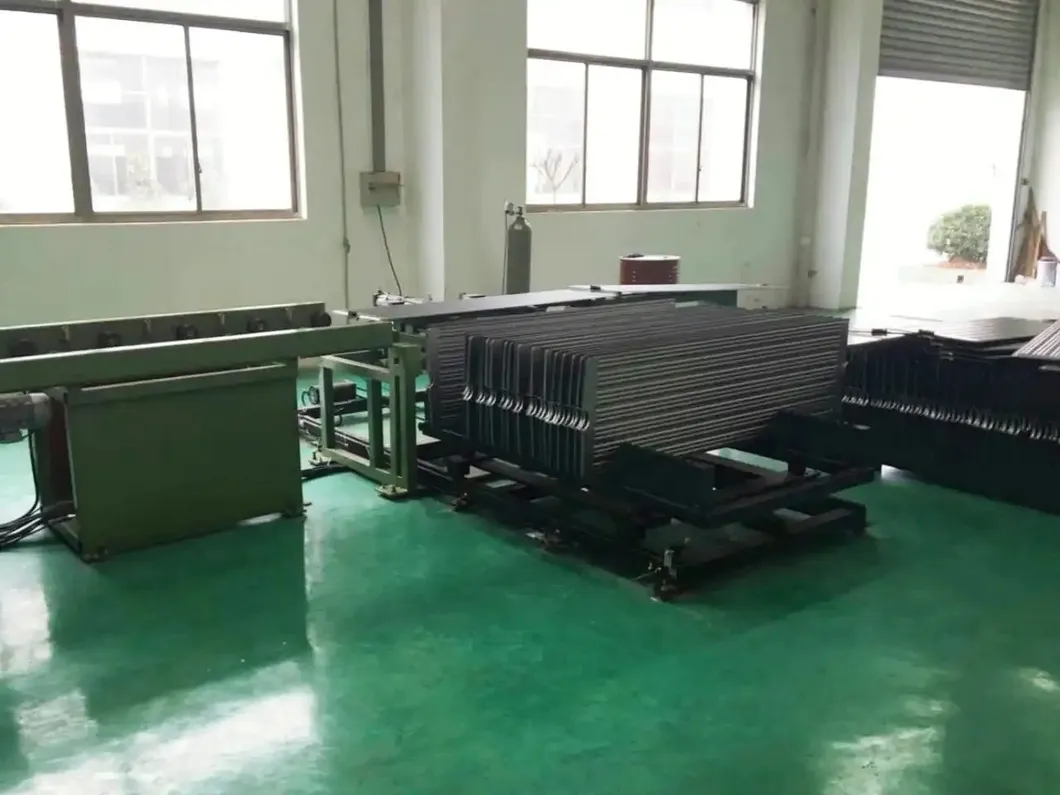

ایستگاه پالتبندی مقدار ذخیرهسازی در هر رک پالتبندی: 40 عدد فاصله پالت: 45 میلیمتر روش گرفتن: گیرههای سیلندر مواد را محکم میکنند، گیره 90 درجه میچرخد تا روی رک قرار گیرد روش کار سبد مواد: حرکت پلهای سروو، پس از قرار دادن 1 قطعه به موقعیت بعدی میرود، تعویض دستی سبد زمانی که رک پر شود |
ماشینهای لوازم جانبی اختیاری
![]() |
![]() |
![]() |
![]() |
دستگاه پانچ لوله هدر | فیکسچر مونتاژ | میز جوش فلنج | میز برگردان برای مونتاژ جوش |

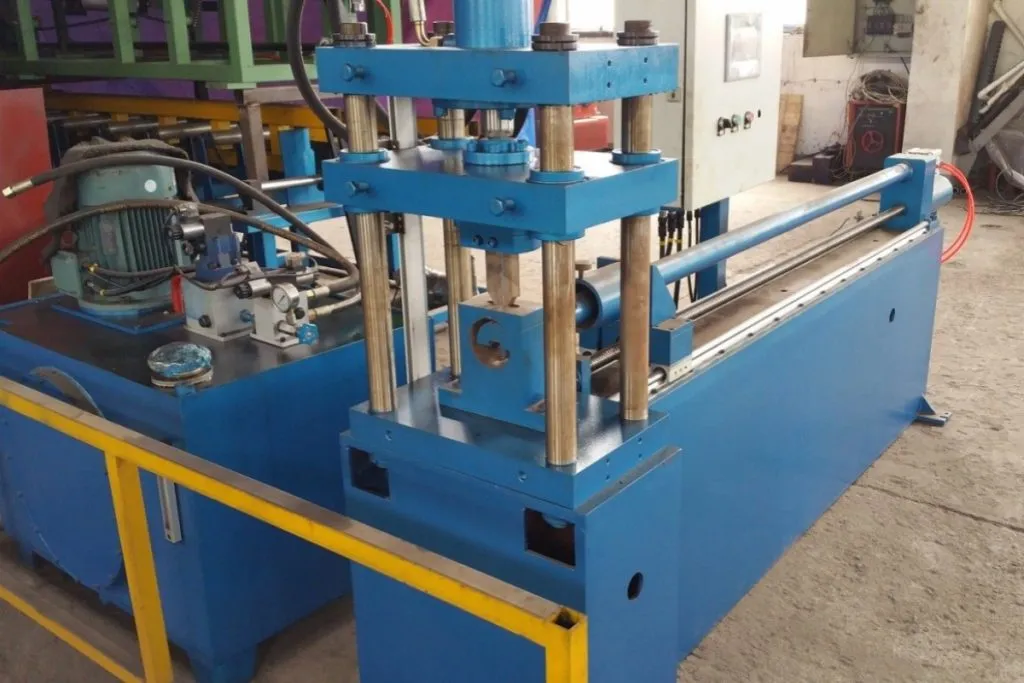

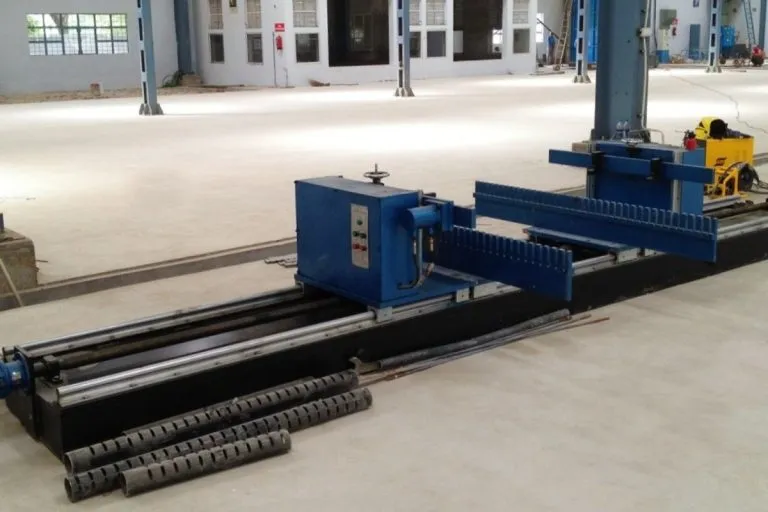

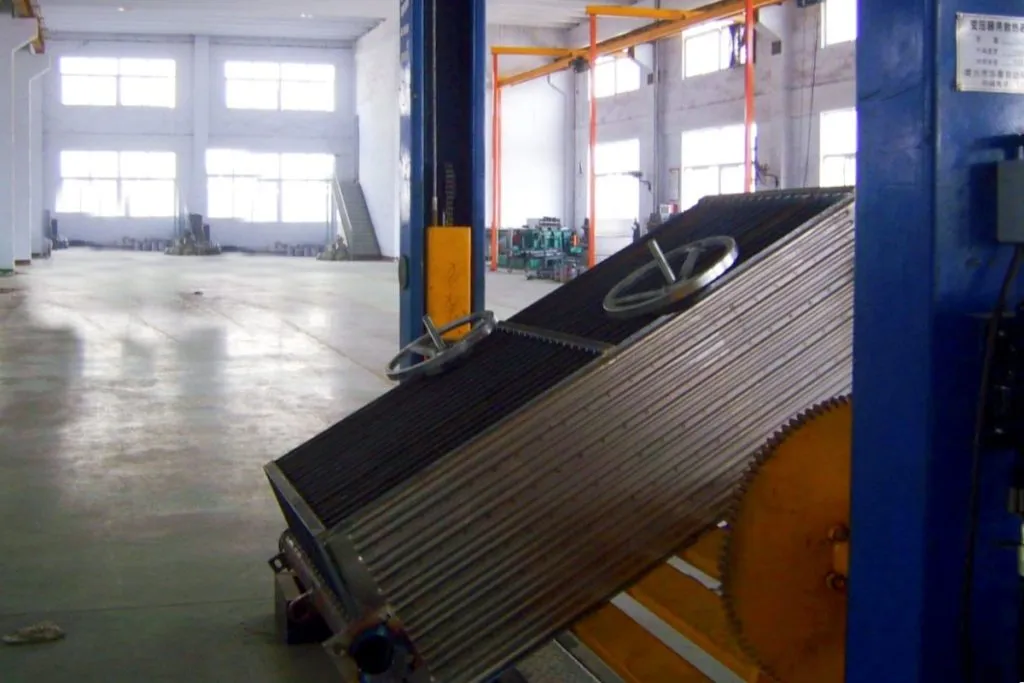

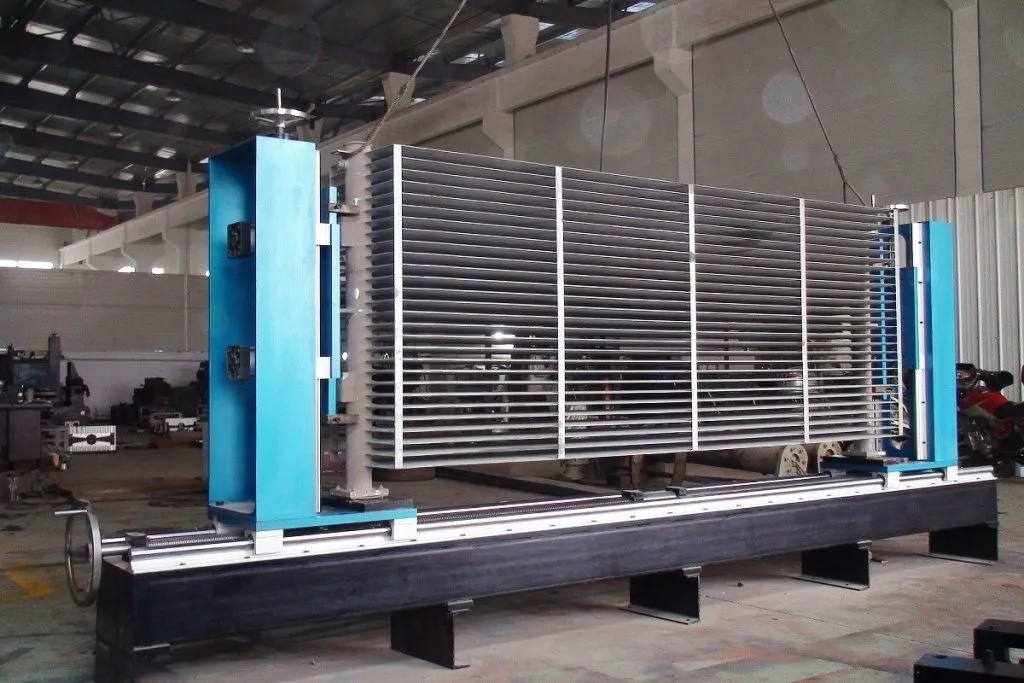

دستگاه پانچ هدر به طور خودکار ایندکس میکند تا حداکثر 40 جفت شیار روی یک لوله ایجاد کند (حداکثر 40 پنل). لوله با 2 شیار مستطیلی شکل مخصوص در هر پنل برش داده میشود. پشتیبانی داخلی از تغییر شکل در حین پانچ جلوگیری میکند. زمان چرخه در هر پانچ: ~6 ثانیه. | فیکسچر مونتاژ افقی به مونتاژ پنلهای رادیاتور به لولههای هدر کمک میکند. پنلها در یک فیکسچر رک در دستگاه انباشتهسازی خودکار و سپس در فیکسچر قرار میگیرند. یک انتها به صورت دستی برای طول تنظیم میشود، در حالی که انتهای دیگر از یک پرس هیدرولیک برای نگه داشتن و موقعیتیابی برای جوش میخدار استفاده میکند. | فیکسچر فلنجدار برقی برای تراز کردن دقیق فلنجهای نصب روی خط مرکزی رادیاتور طراحی شده است. با تنظیمات برقی برای طول پنل و عمق مونتاژ، امکان پیکربندی مجدد سریع برای تغییرات تولید را فراهم میکند. موقعیتیابی موتور سروو، مونتاژهای دقیقی را تضمین میکند. | فیکسچر برگردان برقی برای برگرداندن عناصر رادیاتور برای مونتاژ رادیاتور طراحی شده است، پس از جوشکاری لوله هدر از یک طرف، سپس رادیاتور را برگردانید تا طرف دیگر جوش داده شود. |
اطلاعات دیگر
جزئیات محصول | خدمات فنی |
خط تولید فین رادیاتور ترنتفار هورس با استانداردهای بینالمللی مطابقت دارد و قیمت اقتصادیتر و رقابتیتری را ارائه میدهد. | به مشتریمداری پایبند باشید و خدمات جامع پیش از فروش و پس از فروش مانند نصب، راهاندازی، آموزش و نگهداری را به شرکت خود ارائه دهید. |

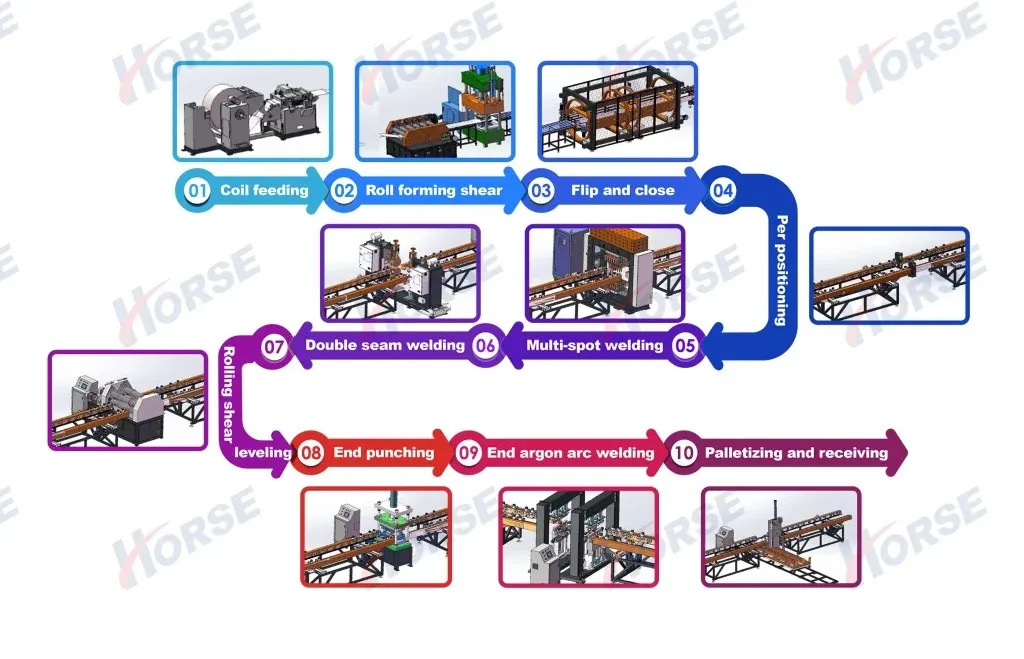

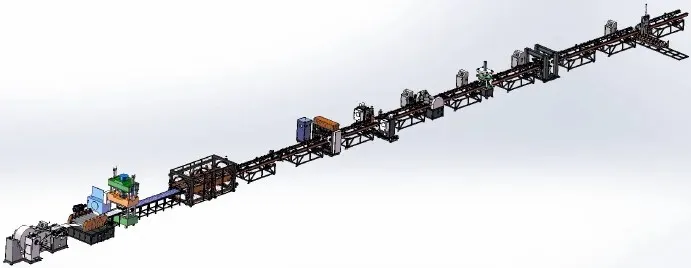

نمودار طرحبندی خط تولید فین رادیاتور ترانسفورماتور کاملاً خودکار |
خدمات پیش از فروش: قبل از امضای قرارداد، شرکت راهحلهای مختلف فرآیند تولید و خدمات مشاوره فنی را برای تجهیزات به مشتریان ارائه میدهد. نصب و راهاندازی: طبق قرارداد، شرکت ما تجهیزات را با خیال راحت به محل نصب تعیین شده توسط کاربر در زمان مشخص شده منتقل میکند و مهندسان خدمات فنی را برای نصب در محل اعزام میکند. هنگامی که کاربر قطعات یدکی نصب و راهاندازی اولیه را دارد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و اشکالزدایی میکند و اطمینان حاصل میکند که محیط نصب و راهاندازی مرتب، تمیز و منظم است. آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه میدهد. موضوعات کلیدی عبارتند از:
نگهداری تجهیزات
|
![]() |
|

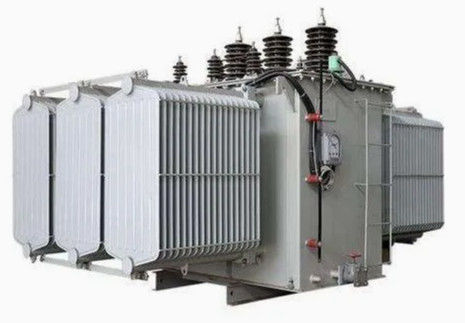

نتایج تولید | |
![]() |
شماره | نام | مدل | تعداد | واحد |
1 | دستگاه بازکننده خودکار | FJJ-0-0 | 1 | مجموعه |
2 | دستگاه برش شکلدهی رولینگ | CXJ-0-0 | 1 | مجموعه |
3 | دستگاه چرخش و مونتاژ | FZJ-0-0 | 1 | مجموعه |
4 | دستگاه جوش نقطهای پیشجوش دو سر | DN60-2C | 1 | واحد |
5 | دستگاه جوش نقطهای 12 سر دروازهای | LM-12C | 1 | واحد |
6 | دستگاه جوش درز دو طرفه | 2*FVM160-2C | 1 | واحد |
7 | دستگاه رولینگ و تراز | JPJ-0-0 | 1 | واحد |
8 | دستگاه پانچ انتهایی | CQJ-0-0 | 1 | واحد |
9 | دستگاه جوش قوس آرگون انتهایی | YHH-4C | 2 | واحد |
10 | دستگاه انباشتهسازی محصول نهایی | MDJ-0-0 | 1 | واحد |
11 | رک نقاله | SSJ-0-0 | 10 | واحد |
پنوماتیک | Airtac |
کنترل | Mitsubishi یا Siemens |
سیستمهای سروو | Yaskawa |
بلبرینگهای خطی و محرکها | THK |
هیدرولیک | Yuci |
الکتریکی | Schneider, Siemens |
