خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

کل خط شامل یک decoiler اتوماتیک، رول سابق، پلتفرم گردش، جوشنده های نقطه ای چندگانه، ماشین جوش دو طرفه، ماشین جوش سر، ماشین برش طرفه، ماشین برش سر،و جدول ارسال، از جمله

اندازه های موجود 320، 460، 480، 520 و 535 هستند یا می توانند بر اساس نیازهای خاص مشتری طراحی شوند.

طول پانل از 1000mm تا 4500mm می باشد. کل خط به طور کامل خودکار است، کیفیت بالا محصول و عملکرد سطح بالا را تضمین می کند که با استانداردهای سطح جهانی مطابقت دارد.

جریان کار: Decoiling→ roll forming→ press هیدرولیک→ turn over → چندین محل جوش→ جوش بخیه های جانبی → جوش سر → برش جانبی → برش سر → محصول نهایی → ماشین خودروی بسته بندی پنل

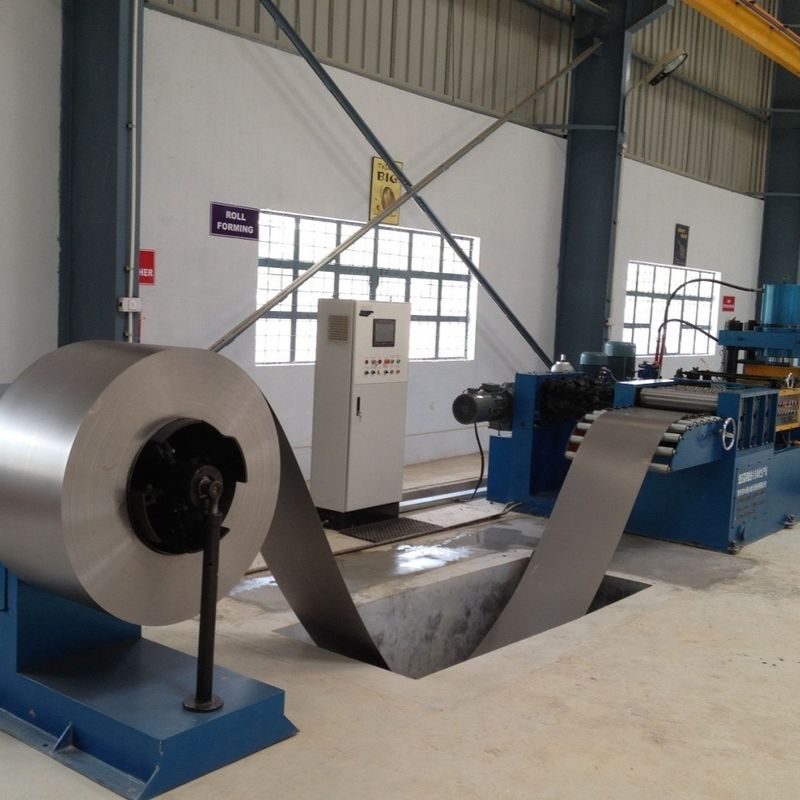

ایستگاه شکل گیری رولینگ

سرعت رولینگ: 6-14 m/min

فشار تنظیم شده

ضربه ی پایینی: فشار هیدرولیک ۳۱۵ تن

رمزگذاری کننده چرخشی و سرو درایو برای دقت طول / اندازه باله ها

مکانیسم تراز کردن اطمینان از صاف بودن قطعه واحد

مواد بدون رول که از طریق ماشین بارگیری در قفسه تخلیه 5 تن قرار می گیرند و به ورق ها کشیده می شوند

گودال بافر اختیاری در هر درخواست مشتری

ایستگاه چرخش و پیوستن

سرعت حمل: 5-15 m/min

چرخش 180° باله های رادیاتور

دستگاه فلیپینگ: رَک چرخشی، رَک فلیپینگ، سیستم انتقال، دستگاه فلیپینگ، دستگاه فشار، و غیره.

صفحه اول به موقعیت پیش تعیین شده می رسد → به قفسه نقلیه مخالف برگردانده شده است

ورق دوم به موقعیت پیش تعیین شده می رسد → دستگاه فشار آن را به ورق اول منتقل می کند، تکمیل پیوستن

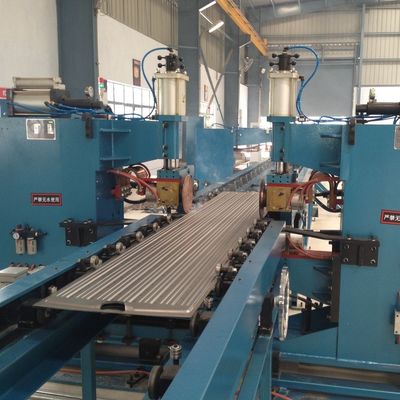

ایستگاه جوش دو سر

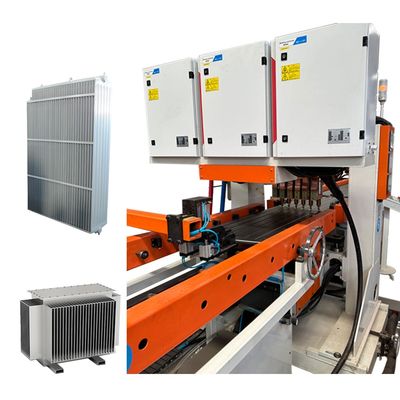

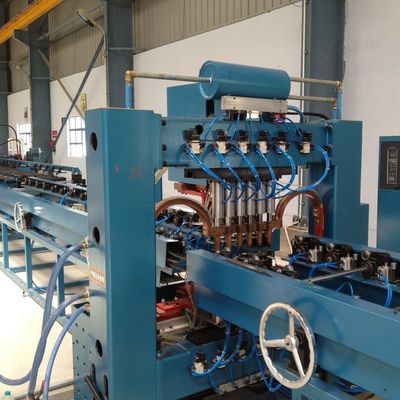

دو مجموعه دستگاه فشار جوش نقطه ای

قدرت: ۶۰ کیلو وات

پس از چرخاندن و مونتاژ، ماشین جوش پیش نقطه تراز & ثابت قطعات برای جوش چند نقطه
