جزئیات محصول:

Place of Origin:	China
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

Minimum Order Quantity:	1
قیمت:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

مخاطب

خط تولیدی ترانسفورماتور کاملا خودکار ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورماتور کاملا اتوماتیک ترانسفورم

شرح

Power:	12 * 50 KVA	AC power supplies:	12 sets
Seam welding speed:	0-2.8 m/min	Grabbing method:	Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method:	Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
برجسته کردن:	12 * 50 KVA خط تولید لوله رادیاتور ترانسفورم,خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک , Fully Automatic Transformer Radiator Fin Production Line

توضیحات محصول

جریان کار

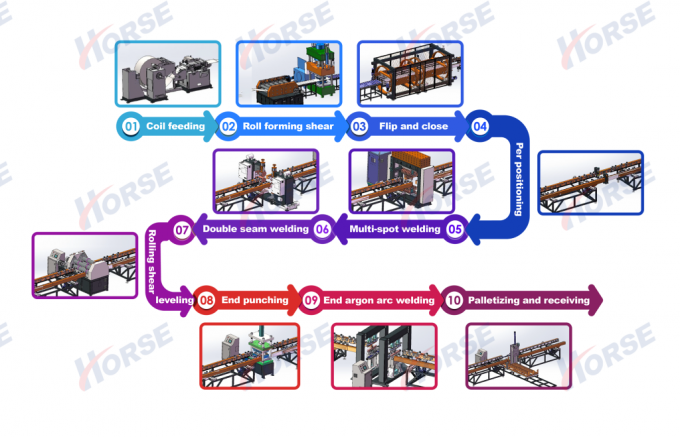

جریان کار:Decoiling→ roll forming→ press هیدرولیک→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → ماشین خودرویی برای انباشت پنل

تجهیزات اصلی

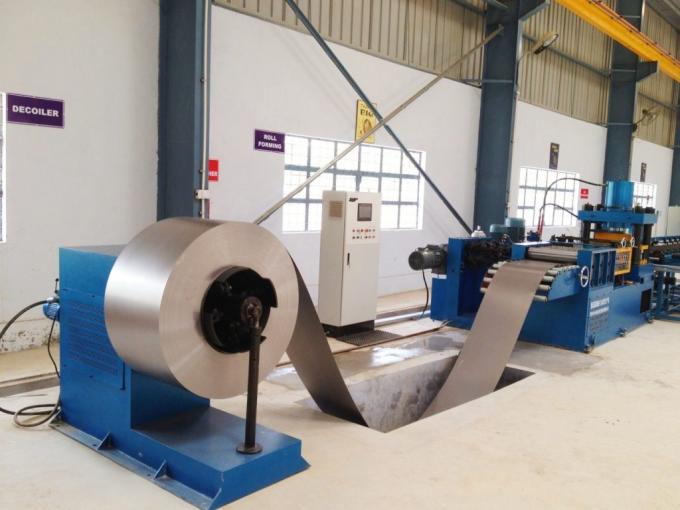

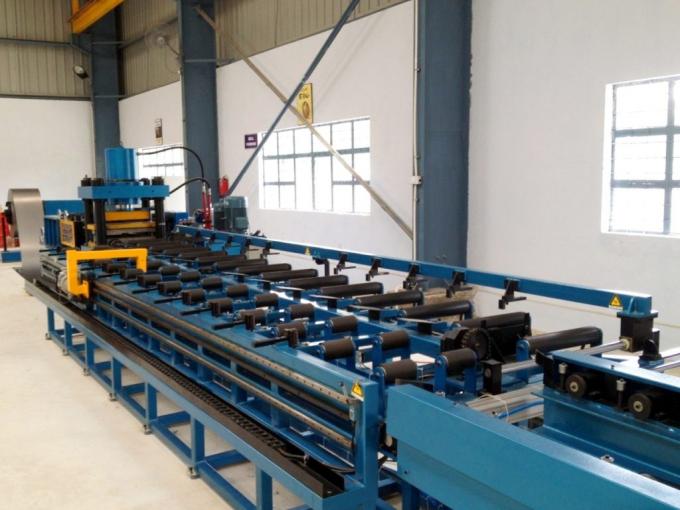

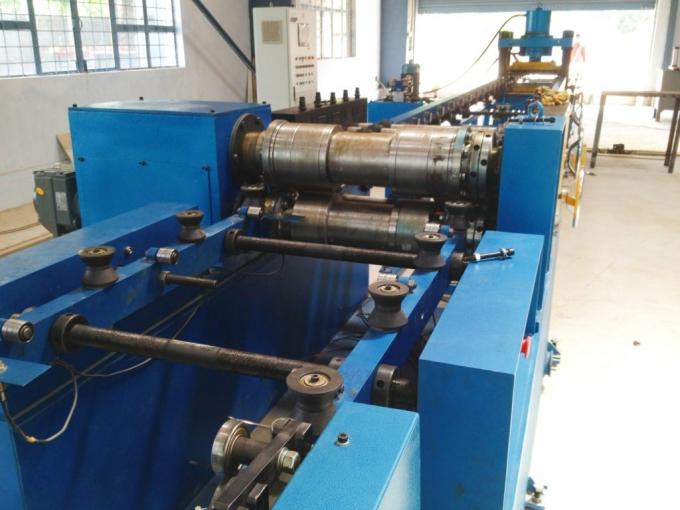

ایستگاه شکل گیری رولینگ

سرعت رولینگ: 6-14 m/min

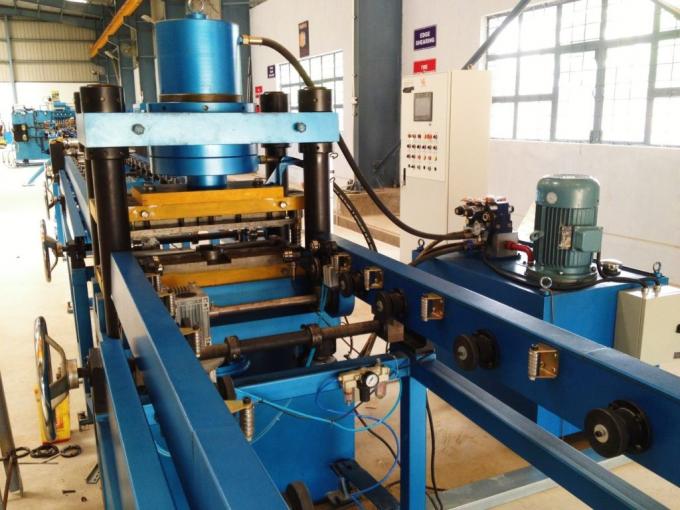

فشار تنظیم شده

ضربه ی پایینی: فشار هیدرولیک ۳۱۵ تن

رمزگذاری کننده چرخشی و سرو درایو برای دقت طول / اندازه باله ها

مکانیسم تراز کردن اطمینان از صاف بودن قطعه واحد

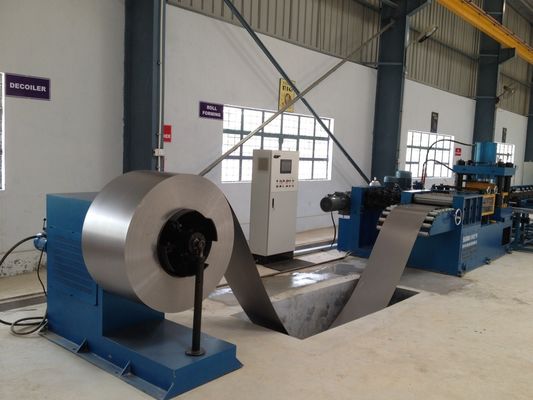

مواد بدون رول که از طریق ماشین بارگیری در قفسه تخلیه 5 تن قرار می گیرند و به ورق ها کشیده می شوند

گودال بافر اختیاری در هر درخواست مشتری

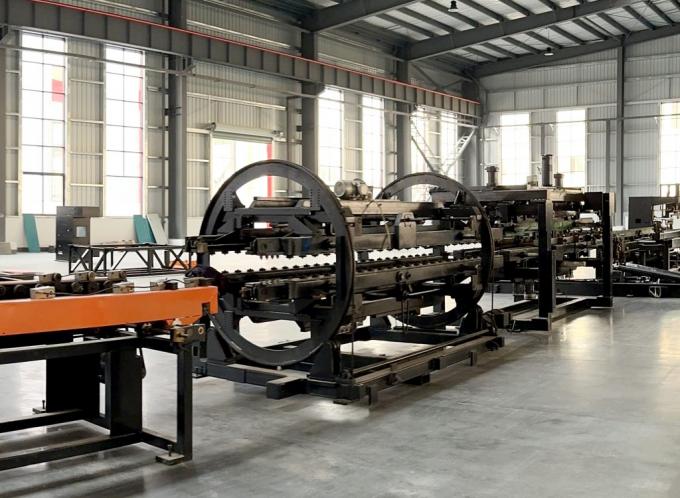

ایستگاه چرخش و پیوستن

سرعت حمل: 5-15 m/min

چرخش 180° باله های رادیاتور

دستگاه فلیپینگ: رَک چرخشی، رَک فلیپینگ، سیستم انتقال، دستگاه فلیپینگ، دستگاه فشار، و غیره.

صفحه اول به موقعیت پیش تعیین شده می رسد → به قفسه نقلیه مخالف برگردانده شده است

ورق دوم به موقعیت پیش تعیین شده می رسد → دستگاه فشار آن را به ورق اول منتقل می کند، تکمیل پیوستن

ایستگاه جوش دو سر

دو مجموعه دستگاه فشار جوش نقطه ای

قدرت: ۶۰ کیلو وات

پس از چرخاندن و مونتاژ، ماشین جوش پیش نقطه تراز & ثابت قطعات برای جوش چند نقطه

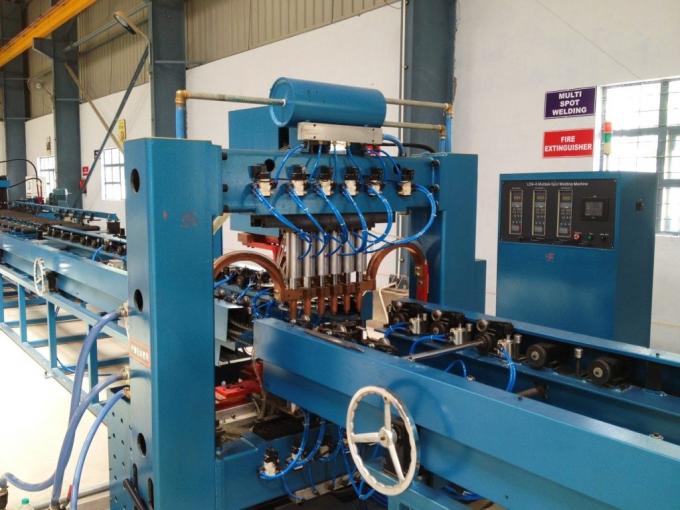

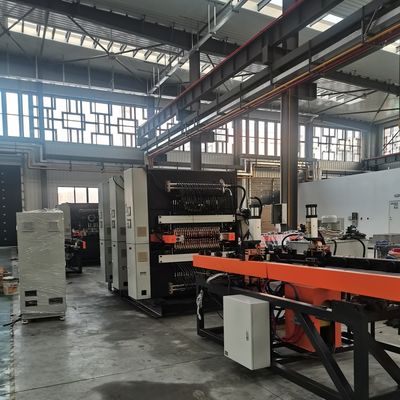

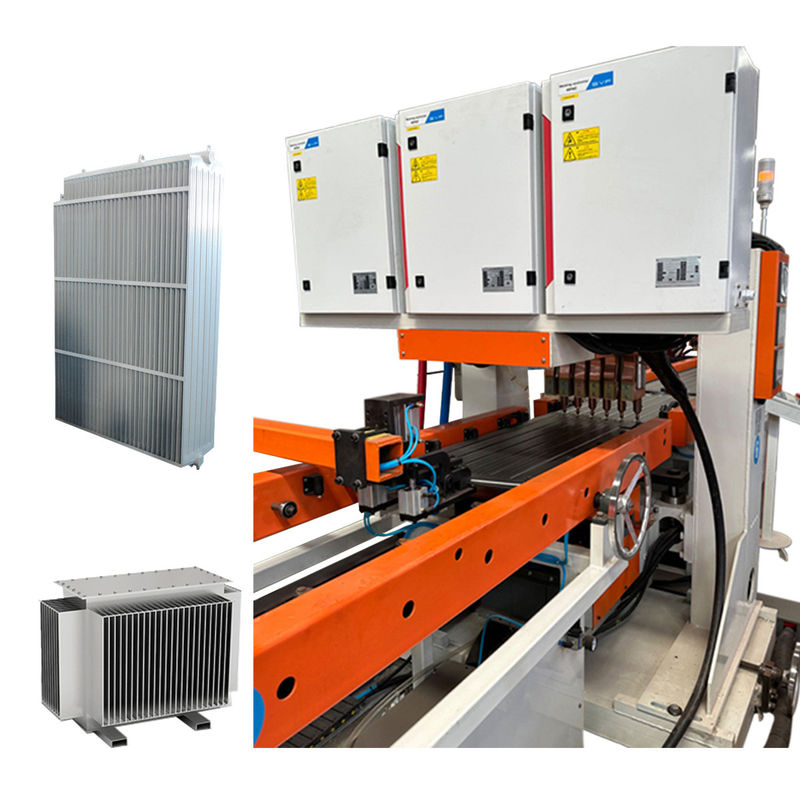

ایستگاه جوش چند نقطه ای گانتری

12 مجموعه دستگاه فشار جوش نقطه ای

سر جوش دو سر، 6 نقطه در هر ردیف

منابع برق متناوب: 12 مجموعه

قدرت: 12 * 50 KVA

جوش دو ردیف برای افزایش کارایی

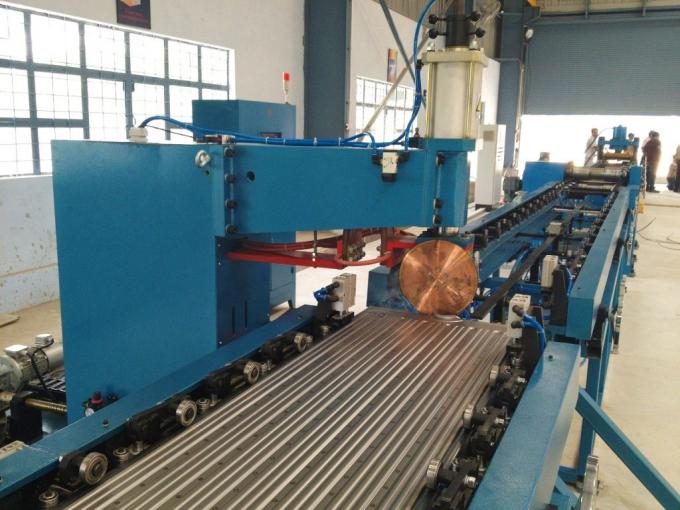

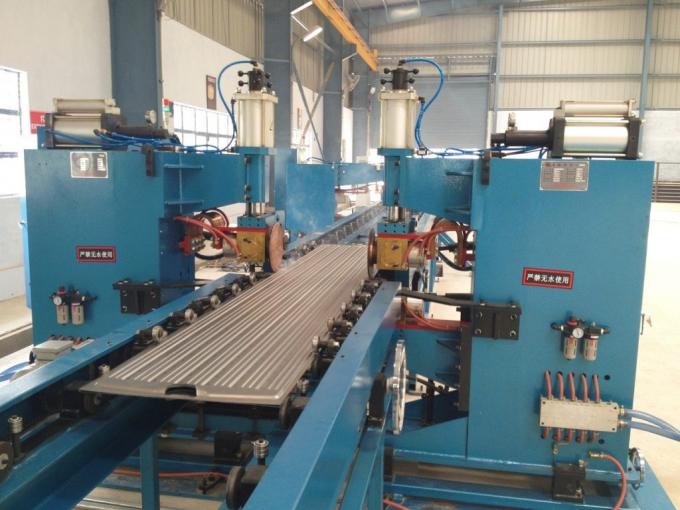

ایستگاه جوش دو طرفه

دو مجموعه از ماشین آلات جوش دوخت، به صورت تقارن ترتیب داده شده

4 مجموعه از کلاه فشار جوشکاری

2 مجموعه از منابع برق جوش فرکانس متغیر

قدرت: 2 * 160 KVA

فشار حداکثر: 12000 N

مکانیسم انتقال تفاوتی

سرعت جوشکاری بخیه: 0-2.8 m/min

ایستگاه تراش و تراش

از جعبه ماشین، دستگاه محرک، دستگاه برش، مکانیسم خرد کردن لبه، مکانیسم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره تشکیل شده است.

دیسک برش رولینگ هر دو طرف را برش می دهد؛ دیسک برش از فولاد آلاینده آلیاژ (مقاوم به ضربه، مقاوم به لباس، عمر طولانی)

سرعت تراش: 2-6 m/min

قدرت راننده: 4 کیلو وات

ایستگاه سوراخ کردن انتهای

متشکل از پایه، مکانیسم بلند کردن، قاب سوراخ کردن، قالب سوراخ کردن، سیلندر سوراخ کردن، سیلندر بلند کردن و ایستگاه هیدرولیک

استفاده می شود برای تراشیدن نوک های گشاده برای اطمینان از تراز و ثبات لبه

ضربه زدن با لبه ای که برای کاهش نیروی ضربه زدن استفاده می شود

فشار ماشین ضربه زدن: 160 T

ایستگاه جوش قوس آرگون

2 مجموعه تجهیزات، به صورت تقارن ترتیب داده شده

1 مجموعه برای جوشیدن انتهای جلو، 1 مجموعه برای جوشیدن انتهای عقب قطعه کار

4 مجموعه از منابع برق جوش قوس آرگون پاناسونیک

محدوده جریان: 5-315 A

سرعت جوش: 300-600 mm/min

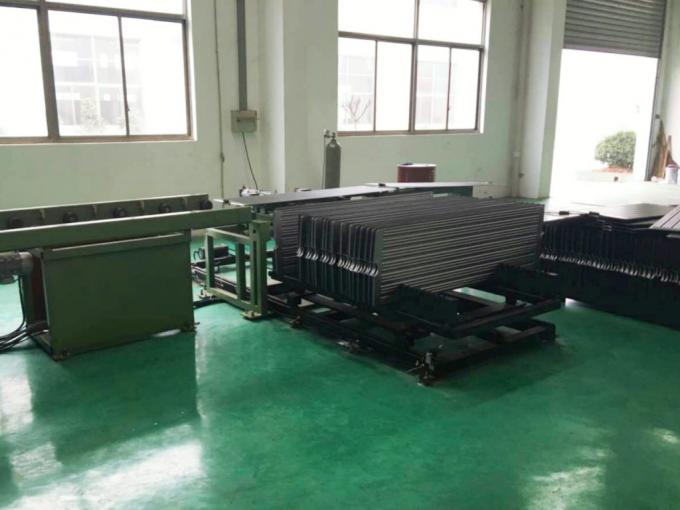

ایستگاه پالتی سازی

مقدار ذخیره سازی در هر قفسه پالتیزه کننده: 40 عدد

فاصله پالت: 45 میلی متر

روش گرفتن: مواد کلیمپ های سیلندر، گیرنده 90 درجه برای قرار دادن روی قفسه می چرخد

روش کار کالسکه مواد: حرکت قدم زدن سرو، حرکت به موقعیت بعدی پس از قرار دادن 1 قطعه، جایگزینی دستی کالسکه هنگامی که قفسه پر است

ماشین آلات و لوازم جانبی اختیاری

تجهیزات مونتاژ

فکسچر مونتاژ افقی در مونتاژ پانل های رادیاتور به لوله های سر کمک می کند. پانل ها در یک فکسچر قفسه در ماشین انباشت خودکار قرار می گیرند و سپس در فکسچر قرار می گیرند.یک سر به صورت دستی برای طول تنظیم می شود، در حالی که انتهای دیگر از یک پریس هیدرولیک برای نگه داشتن و موقعیت برای جوشکاری تک استفاده می کند.

اطلاعات دیگر

جزئیات محصول

خط تولیدی Trintfar Horse Transformer Radiator Fin با استانداردهای بین المللی مطابقت دارد و قیمت اقتصادی و رقابتی تری را ارائه می دهد.

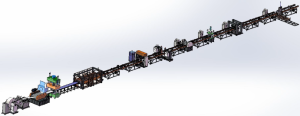

نمودار خط تولید لوله رادیاتور ترانسفورماتور کاملا اتوماتیک

نتایج تولید

لیست پیکربندی تجهیزات

نه	نام	مدل	مقدار	واحد
1	دستگاه باز کردن خودکار	FJJ-0-0	1	تنظیم شده
2	ماشین تراش و تراش	CXJ-0-0	1	تنظیم شده
3	ماشین چرخاندن و مونتاژ	FZJ-0-0	1	تنظیم شده
4	دستگاه جوش دو سر	DN60-2C	1	واحد
5	دستگاه جوش نقطه ای 12 سر	LM-12C	1	واحد
6	دستگاه جوش دو طرفه	2*FVM160-2C	1	واحد
7	ماشین رولینگ و تراز	JPJ-0-0	1	واحد
8	ماشین سوراخ کردن انتهای	CQJ-0-0	1	واحد
9	دستگاه جوشکاری قوس آرگون	YHH-4C	2	واحد
10	دستگاه انبار کردن محصولات نهایی	MDJ-0-0	1	واحد
11	داربست حمل کننده	SSJ-0-0	10	واحد

لیست سیستم کنترل

پنوماتیک	حمله هوايي
کنترل	میتسوبیشی یا زیمنس
سیستم های سرو	یاسکاوا
لوله های خطی و محرک ها	THK
هیدرولیک	یووچی
برق	شنایدر، زیمنس
