خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

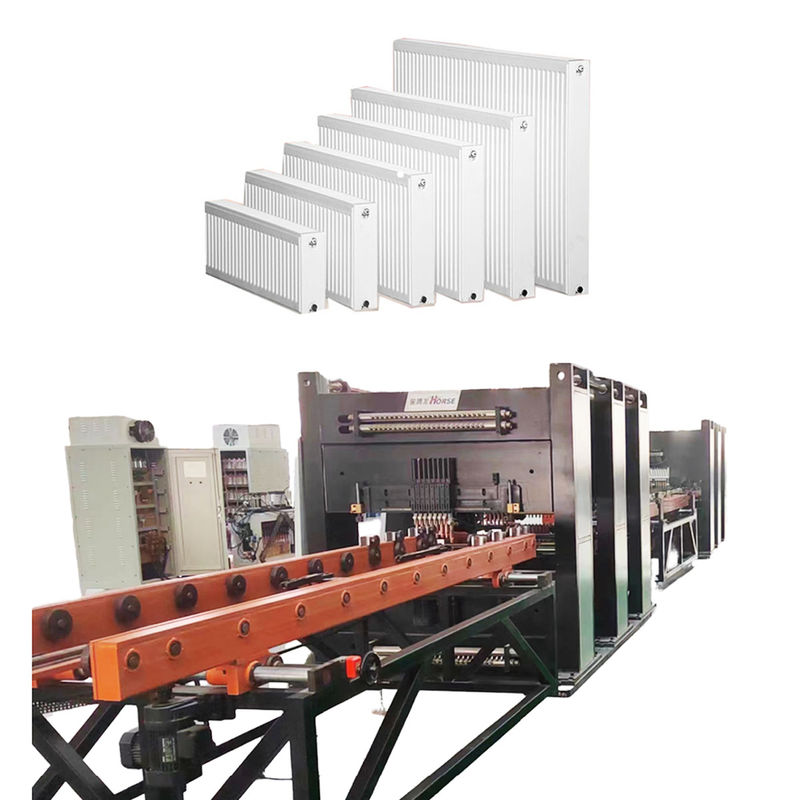

تصویر بزرگ : خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

جزئیات محصول:

Place of Origin:	China
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

Minimum Order Quantity:	1
قیمت:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

مخاطب

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور

شرح

Material:

Aluminum or Copper

Fin Thickness:

customizable

Cutting Length:

Customizable

Automation Level:

Fully Automatic

برجسته کردن:

خط تولید رادیاتور ترانسفورم,خط تولید رادیاتور ترانسفورم قابل تنظیم

Customizable Transformer Radiator Production Line

خط تولید رادیاتور پنل فولادی دارای اتوماسیون بالا با موتورهای سرو، کنترل PLC، جوش نقطه چند سر گانتری و دستگاه های جوش طولی / متقاطع فرکانس متوسط است.شامل بارگیری و تخلیه خودکار، موقعیت جوشکاری نقطه ای، و مهر و موم لبه جوشکاری خیاط، اطمینان از تولید کارآمد و پایدار.

توضیحات محصول

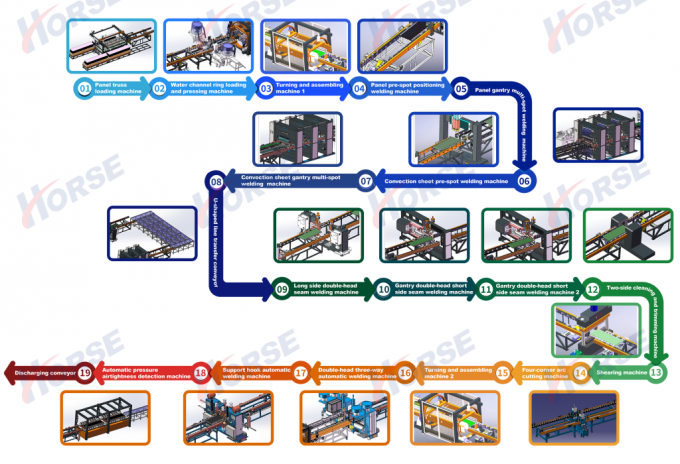

جریان کار

جریان کار:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

تجهیزات اصلی

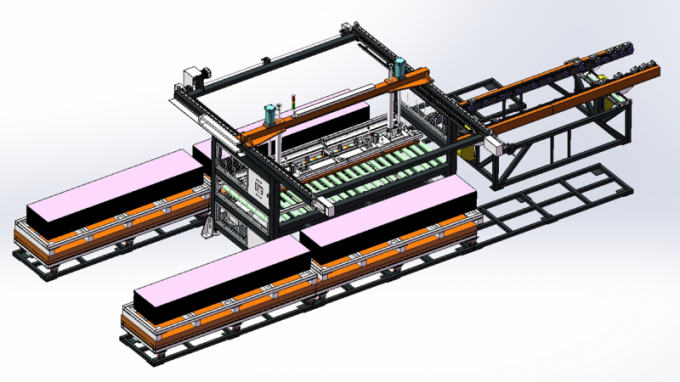

دستگاه بارگیری تخته های تخته

بارگذاری دستی مواد انباشته شده به ماشین های پلت فرم تغذیه با استفاده از ماشین بوم، با دو موقعیت قرار دادن مواد در هر طرف.

گیرنده ترانس به طور خودکار مواد را از هر دو طرف ماشین صفحه می گیرد و آنها را بر روی خط حمل و نقل قرار می دهد.

مکانیسم موقعیت گیری کلیمپ مرکزی پانل را بر روی کانویر تراز می کند.

مکانیسم سرو محرک، تخته را به ماشین جوش پیش از نقطه برای جوش نقطه ای در هر دو طرف حرکت می دهد.

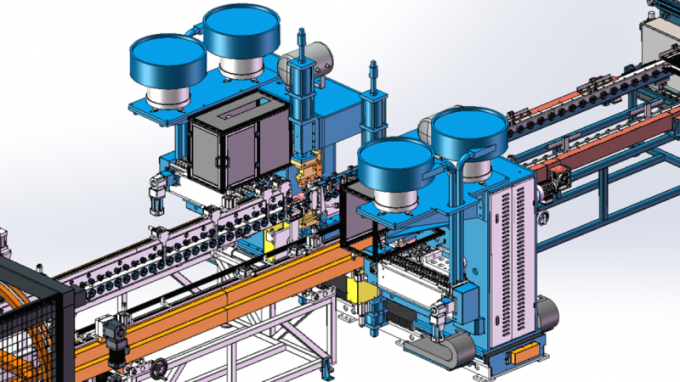

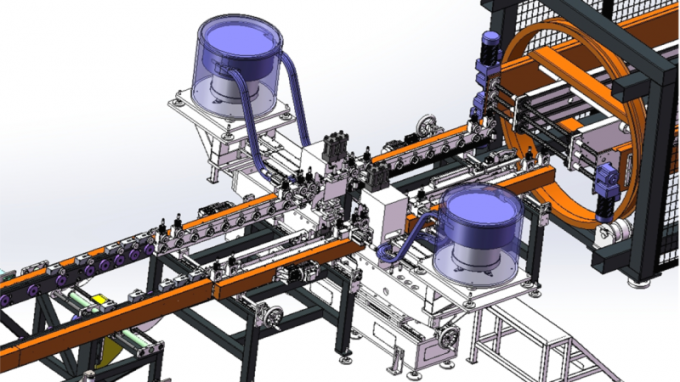

دستگاه بارگیری و فشار دادن حلقه های کانال آب

حلقه راه آب استفاده از تغذیه صفحه لرزش با یک سیستم دو مسیر.

دو سر فشار در هر طرف به حلقه های راه آب در سمت جلو و عقب فشار می آورند.

انتقال مواد از تغذيه رولر محرك استفاده مي کند.

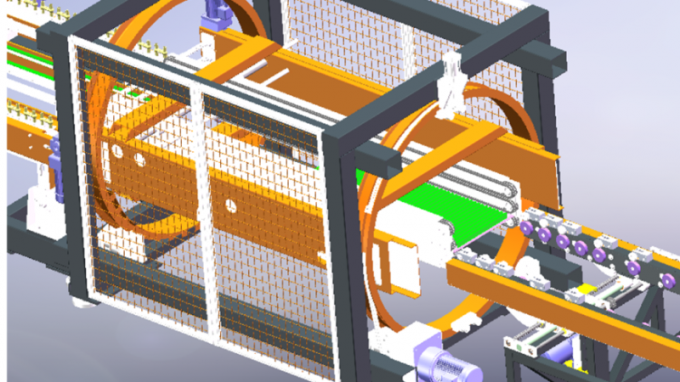

ماشین چرخاندن و مونتاژ

تغيير سريع و دقيق

زنجیره های با کیفیت بالا برای انتقال؛ موتور کاهش 400W به عنوان محرک.

موتور کاهش دنده با سنسور برای موقعیت دقیق چرخش.

کنترل اتوماتیک، بدون مداخله دستی

شامل بدن چرخش، دستگاه بارگیری، کنسول الکتریکی، سیستم عامل و حصار ایمنی است.و انتقال مواد موثر بین عملیات.

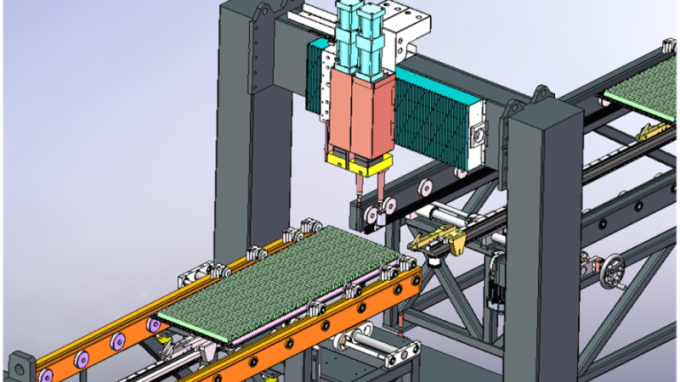

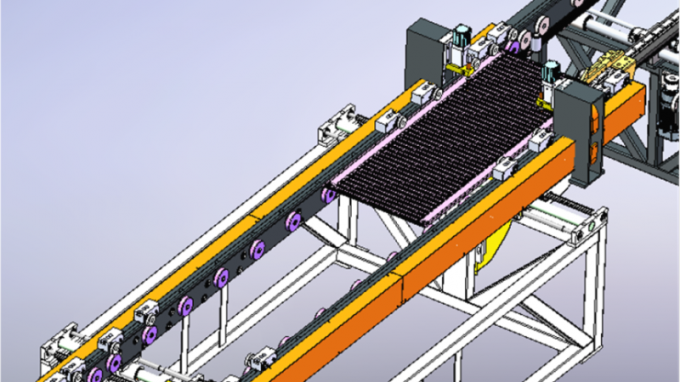

دستگاه جوشاندن پیش از موقعیت بندی پنل

پانل به طور خودکار به موقعیت توقف جوش در قفسه حمل کننده جریان می یابد و جوشگران در هر دو طرف جوشگاه پیش از نقطه را شروع می کنند.

جوشگاه قبل از نقطه تنها برای یک ردیف مورد نیاز است.

از يک مجموعه برق AC DN75 استفاده ميکنه.

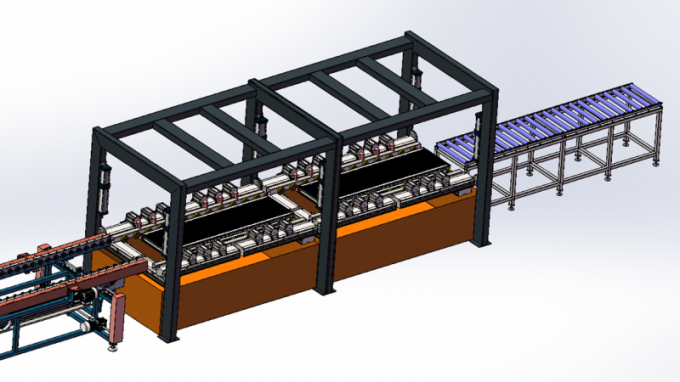

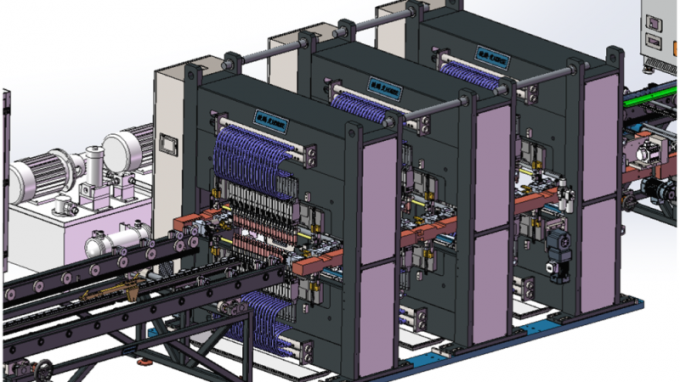

دستگاه جوش چند نقطه ای گانتری پانل

3 دستگاه جوش چند نقطه ای برای جوش.

هر واحد دارای 18 مجموعه از جوانه های جوشکاری سیلندر است.

منبع برق جوش AC برای جوش یک ردیف از مفاصل جوش در یک زمان.

مرحله ای با سرعت بالا به دستگر را به سمت جلو تغذیه می کند تا صفحه کانال آب را تامین کند.

ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن

ورق کنوکشن به صورت دستی روی راهنمای ابزار آنلاین بارگذاری می شود.

جوشکاری با استفاده از یک ماشین جوشکاری پیش از نقطه 4 سر.

مواد به صورت دستی به ردیف اول از موقعیت های پیش تعیین شده برای جوش دادن فشار داده می شوند.

تجهیزات به طور خودکار برای نقاط جوش باقی مانده تغییر می کنند.

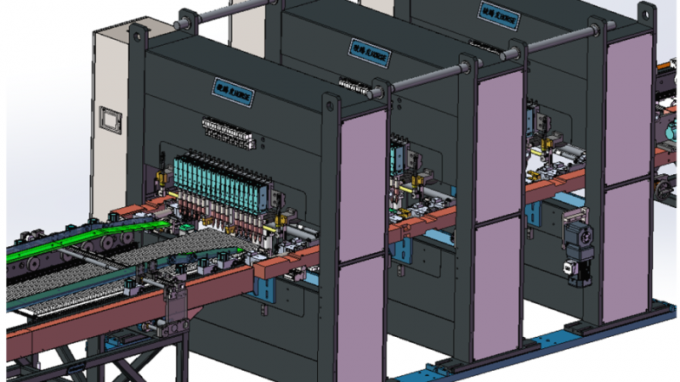

دستگاه جوش چند نقطه ای گانتری ورق کنوکشن

مسیر پیش تنظیم شده: ورق کنوکشن مسیر پیش تنظیم شده را در راهنمای ابزار دنبال می کند.

جوش دو گانتری: دو جوشگر چند نقطه ای در گانتری.

مفاصل پنوماتیک: 16 مجموعه در هر واحد

منبع برق AC: AC & یک طرفه برای جوشکاری ردیف

سرواستپپر: سرعت بالا servo stepper تغذیه گیرنده برای صفحه کانال آب.

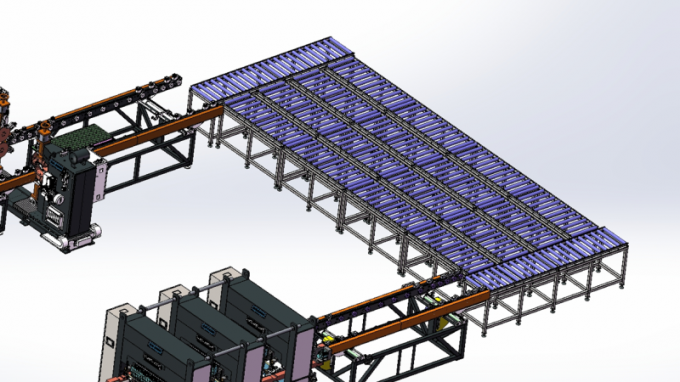

کانویر انتقال خطی U شکل

استفاده از ریک ناقل رول برای انتقال مواد در طرح U شکل.

بهره وری از فضا: شکل U فضا را صرفه جویی می کند، فرآیند را بهینه می کند.

استفاده آسان: محدوده کار کوچکتر، راحت، شدت را کاهش می دهد.

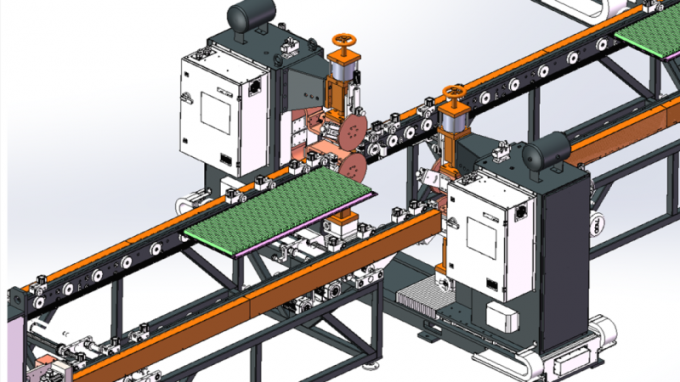

دستگاه جوش دو سر دو طرفه

جوشکاری همزمان: هر دو طرف بلند را همزمان جوش دهید.

منبع برق: 300KVA AC فرکانس متوسط برای جوش پایدار طولانی مدت.

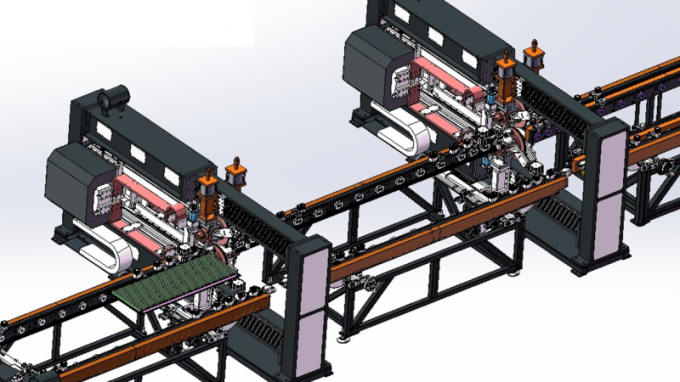

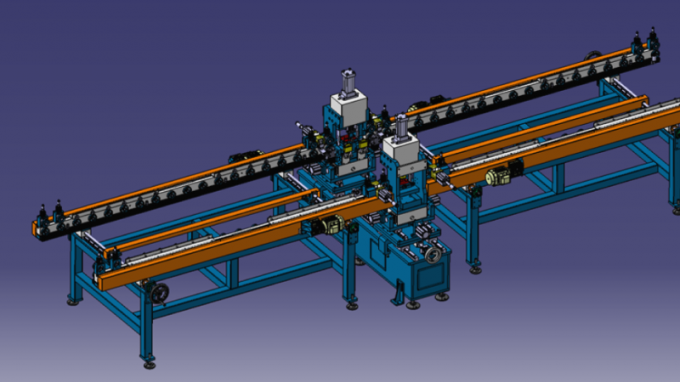

گانتری دو سر ماشین جوشکاری دو طرفه کوتاه 2 مجموعه

استفاده از منبع برق جوشکاری AC با فرکانس متوسط برای اطمینان از جوشکاری بسیار پایدار برای مدت طولانی.

ماشین تمیز کردن و تراش دو طرفه

پاک کردن و تراشیدن محصولات جوشکاری طرف بلند

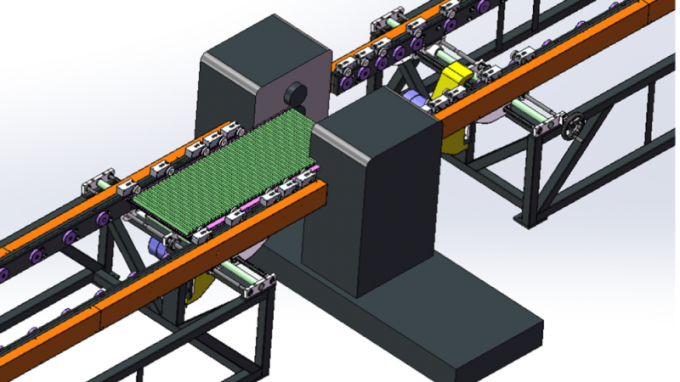

ماشین تراش

فرآیند برش: برش مواد مورد نیاز را انجام دهید.

مواد برشتیغه ی فولادی سفید

روش برشبرش قیچی.

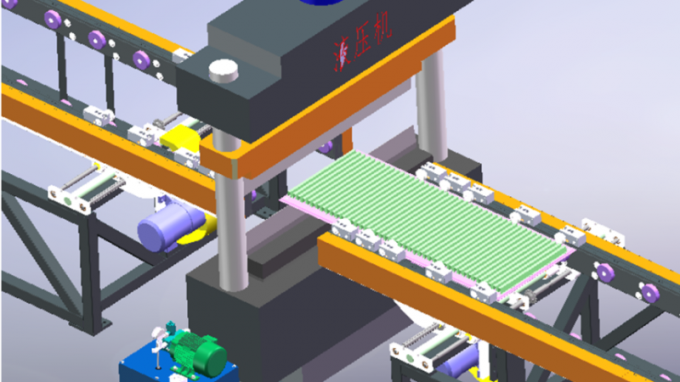

ماشین برش قوس چهار گوشه ای

شکل دادن گوشه: گوشه های تیز را برای شکل دادن لبه های گرد برش دهید.

مواد برشفولاد سفيد

روش برش: ضربه زدن هیدرولیکی

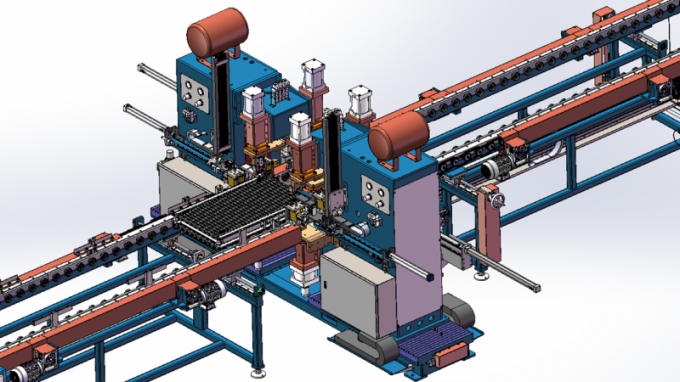

دستگاه جوش خودکار سه طرفه دو سر

قدرت جوش: منبع برق متوسطه تردد MD80

جریان مواد: کانال های دو طرفه برای اتصال و چرخش.

روش انتقال: صفحه ی زنجیره ای برای حمل و نقل مواد در سه جهت.

تغذیه اتوماتیک: موقعیت گیری گیرنده و جوش برای عملکرد دقیق.

دستگاه جوش خودکار هک پشتیبان

قدرت جوش: منبع برق متوسطه تردد MD40

روش تغذیه: بسته بندی نوع کلیپ برای تغذیه مواد.

بارگیری: گیرنده پنوماتیک مواد را به موقعیت جوش بار می کند.

دستگاه تشخیص فشار اتوماتیک

فشار آزمایش10 بار

روش آزمایش: آزمایش فشار خودکار در مخزن آب

اطلاعات دیگر

جزئیات محصول

خط تولید رادیاتور پنل فولادی شکل Uنمودار

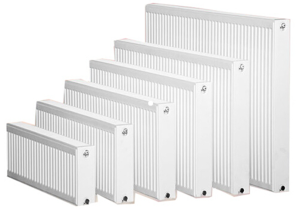

نتایج تولید

خط تولید رادیاتور ترانسفورماتور ماشین تولید رادیاتور 30

نه	نام	مواد	یادداشت ها
1	پانل	صفحه فولادی فرآوری شده سرد	1ضخامت 1 میلی متر
2	صفحه کنوکشن	صفحه فولادی فرآوری شده سرد	0ضخامت 3 میلی متر
3	نوع رابط		4x G 1/2 رابط رشته داخلی
4	طول محصول		۴۰۰ تا ۳۰۰۰ میلی متر
5	عرض محصول		۳۰۰/۴۰۰/۵۰۰/۶۰۰/۹۰۰ میلی متر

لیست پیکربندی تجهیزات

نه	نام تجهیزات	مدل	مقدار	واحد
1	دستگاه بارگیری تخته های تخته	HJ-0-0	1	مجموعه
2	دستگاه بارگیری و فشار دادن حلقه های کانال آب	YZJ-0-0	1	مجموعه
3	ماشین چرخ و مونتاژ 1	FZJ-0-0	1	مجموعه
4	دستگاه جوشاندن پیش از موقعیت بندی پنل	DN75-2C	1	مجموعه
5	دستگاه جوش چند نقطه ای گانتری پانل	10*DN60-36C	3	مجموعه
6	ماشین جوشگاهی پیش از نقطه بر روی ورق با کنوکشن	2*DN63-4C	1	مجموعه
7	دستگاه جوش چند نقطه ای گانتری ورق کنوکشن	4*DN63-16C	3	مجموعه
8	کانویر انتقال خطی U شکل	ZJG-0-0	1	مجموعه
9	دستگاه جوش دو سر دو طرفه	2*FVM300-2C	1	مجموعه
10	دستگاه جوشکاری دو سر دو طرفه کوتاه 1	2*FVM300-2C	1	مجموعه
11	دستگاه جوشکاری دو سر دو طرفه 2	2*FVM300-2C	1	مجموعه
12	ماشین تمیز کردن و تراش دو طرفه	XBJ-0-0	1	مجموعه
13	ماشین تراش	JCJ-0-0	1	مجموعه
14	ماشین برش قوس چهار گوشه ای	QJJ-0-0	1	مجموعه
15	ماشین چرخ و مونتاژ 2	FZJ-0-0	1	مجموعه
16	دستگاه جوش خودکار سه طرفه دو سر	2*MD80-2C	1	مجموعه
17	دستگاه جوش خودکار هک پشتیبان	2*MD40-4C	1	مجموعه
18	دستگاه تشخیص فشار اتوماتیک	JCJ-0-0	1	مجموعه
19	حمل کننده تخلیه	SSJ-0-0	1	مجموعه

تنظیمات آب، برق و گاز

پروژه	پارامترها
توزیع کل قدرت	1600KVA (قدرت واقعی کل مورد استفاده حدود 1000KVA است)
فشار منبع گاز	0.6MPa
فشار منبع آب	0.15MPa ~ 0.30MPa
الزامات منبع هوا فشرده	1000 لیتر/دقیقه
کل جریان آب	۱۲۰۰ لیتر/دقیقه
طول اشغال تجهیزات * عرض	60 متر*10 متر
