خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

Name: خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک
Brand: Shanghai Trintfar Intelligent Equipment Co., Ltd.
Price: 45,000.00 USD
Availability: InStock

همه محصولات

دستگاه های جوش نقطه ای
(49)

جوشنده ذخیره انرژی
(15)

ماشین جوش سفارشی
(43)

خط توليد ردياتور ترانسفورماتور
(14)

دستگاه جوش درز
(44)

دستگاه جوش گل میخ
(14)

خط تولید جوشکاری درام فولادی
(25)

دستگاه جوش پروجکشن
(18)

دستگاه جوش لب به لب
(40)

دستگاه جوش لیزر فیبر
(23)

دستگاه جوش انتشاری
(6)

دستگاه جوش مش سیم
(9)

بازوی ربات
(14)

سایر دستگاه های جوش
(28)

گواهی

نظرات مشتریان

شما همچنین می توانید با آدرس ایمیل یا واتس اپ من تماس بگیرید. منتظر جواب شما هستم sales-ftt@trintfar.cn واتساپ: +86 15216883036 شانگهای ترینتفار تجهیزات هوشمند شرکت محدود

—— دوستان عزيز

چت IM آنلاین در حال حاضر

خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

تصویر بزرگ : خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	90 تا 120
شرایط پرداخت:	L/C، D/A، D/P، T/T

مخاطب

خط تولیدی باله رادیاتور ترانسفورماتور کاملا اتوماتیک

شرح

پیکربندی ظرفیت:

60 قطعه در ساعت (بر اساس محصولات 2M)

اپراتورها:

1 نفر

منطقه تجهیزات:

65m*6.5m*2m (L*W*H)

توزیع انرژی تجهیزات:

330KVA

برجسته کردن:

خط تولیدی باله رادیاتور ترانسفورم,خط تولیدی باله های رادیاتور ترانسفورماتور اتوماتیک

Automatic Transformer Radiator Fin Production Line

فرایند کار

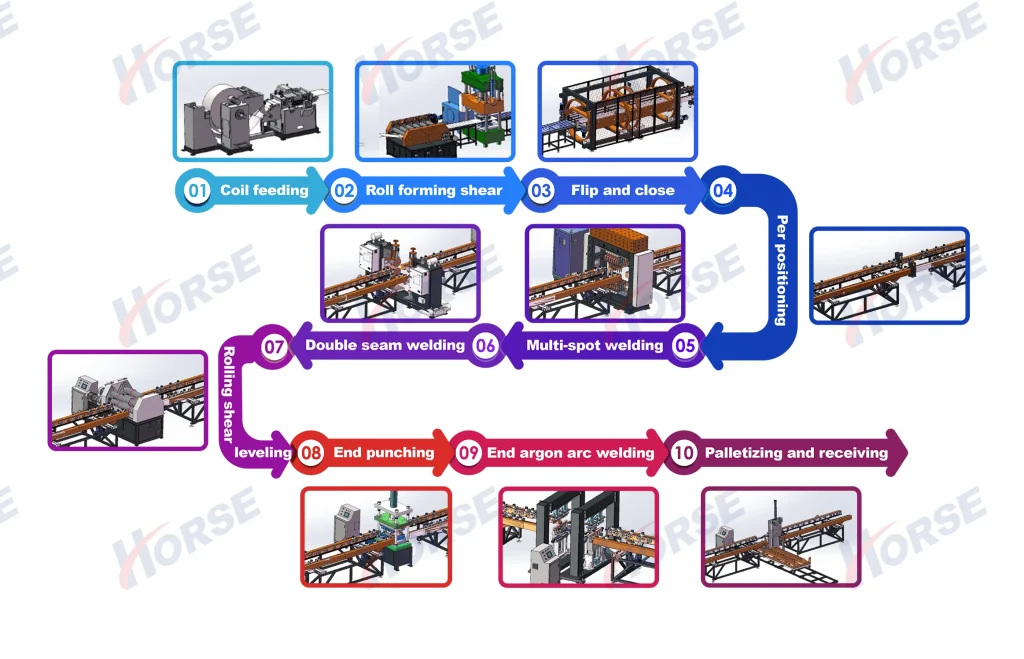

جریان کار:باز کردن کویل→شکل‌دهی با رول→پرس هیدرولیک→چرخش→جوش نقطه‌ای چندگانه→جوش درز جانبی→جوش سر→برش جانبی→برش سر→محصول نهایی→دستگاه انباشت خودکار پنل

تجهیزات اصلی

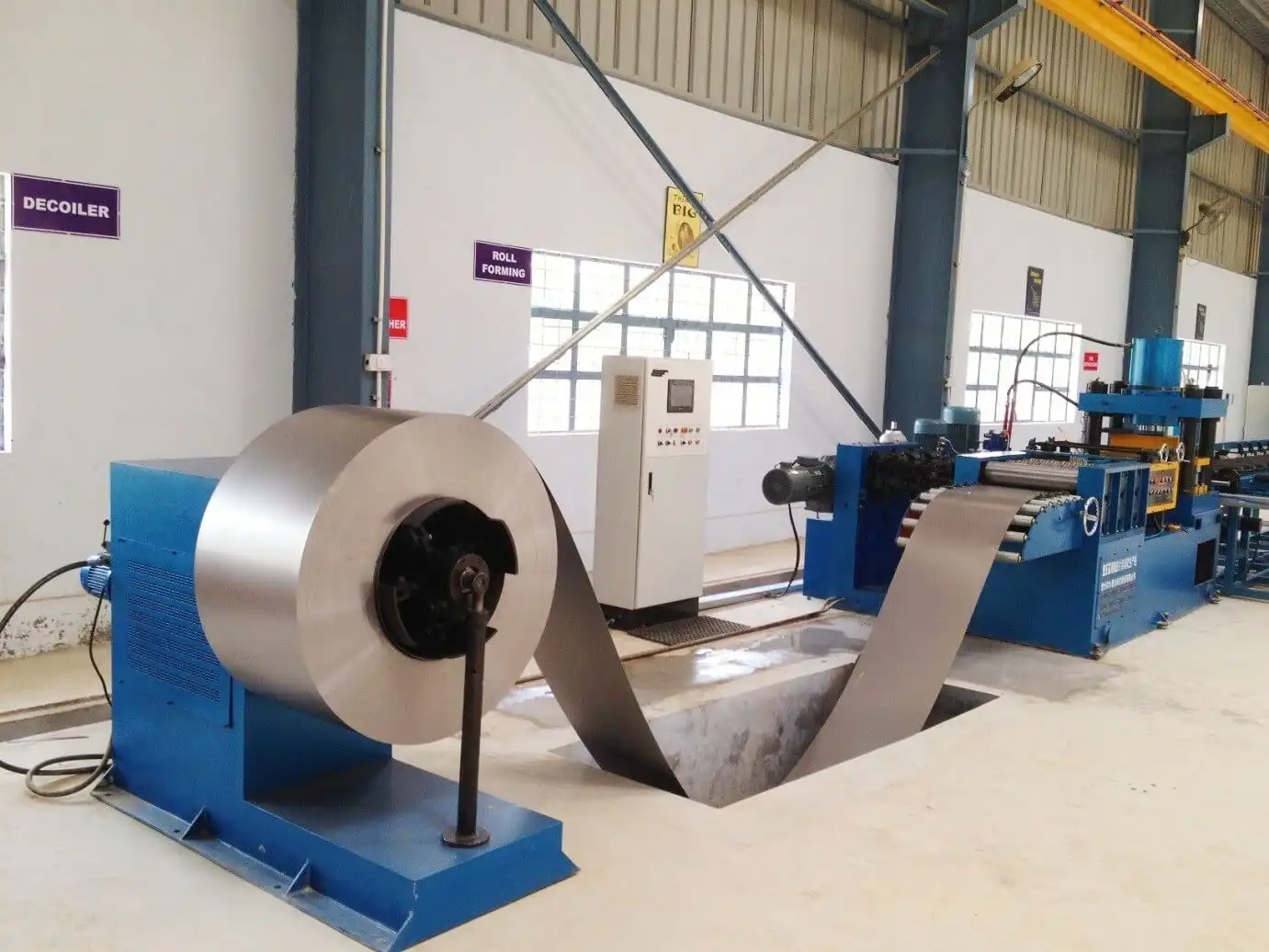

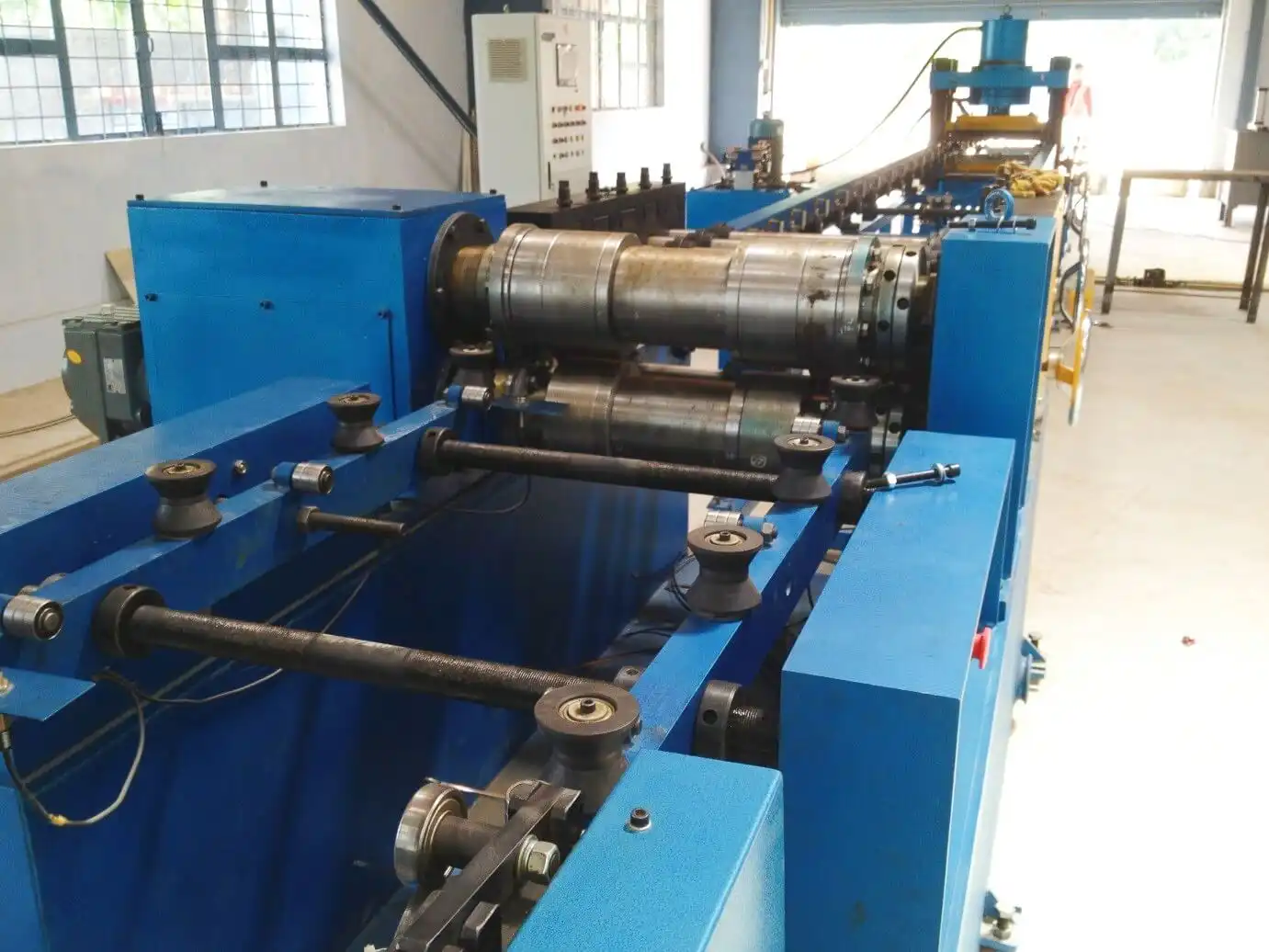

ایستگاه شکل‌دهی با رول

سرعت رول: 6-14 متر در دقیقه

فشار قابل تنظیم

پانچ انتهایی: پرس هیدرولیک 315 تنی

رمزگذار دوار و درایو سروو برای دقت طول/اندازه فین‌ها

مکانیزم تراز، صافی تک قطعه را تضمین می‌کند

مواد باز شده روی قفسه تخلیه 5 تنی از طریق ترولی بارگیری قرار می‌گیرند و به ورق تبدیل می‌شوند

چاه بافر اختیاری بنا به درخواست مشتری

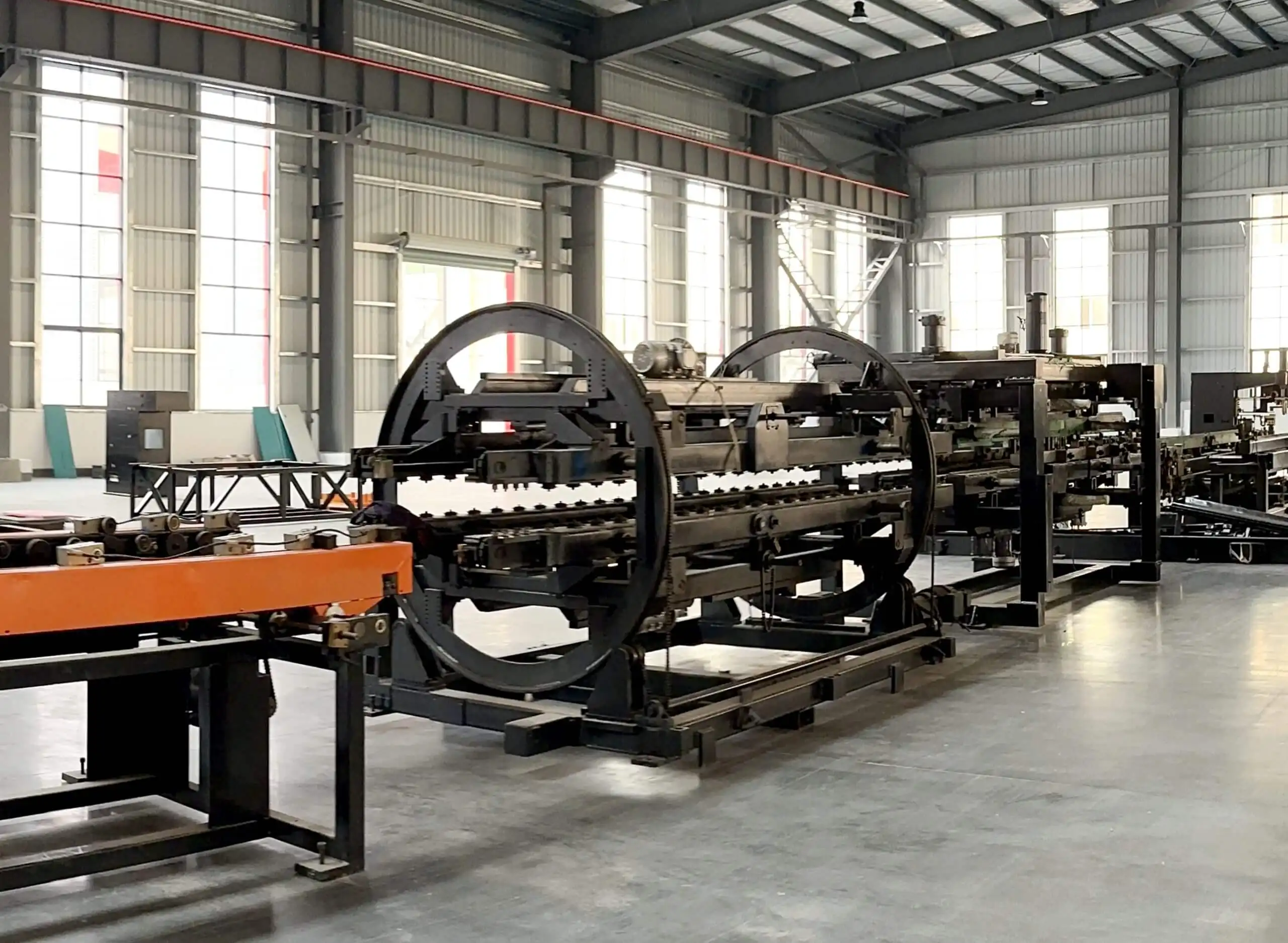

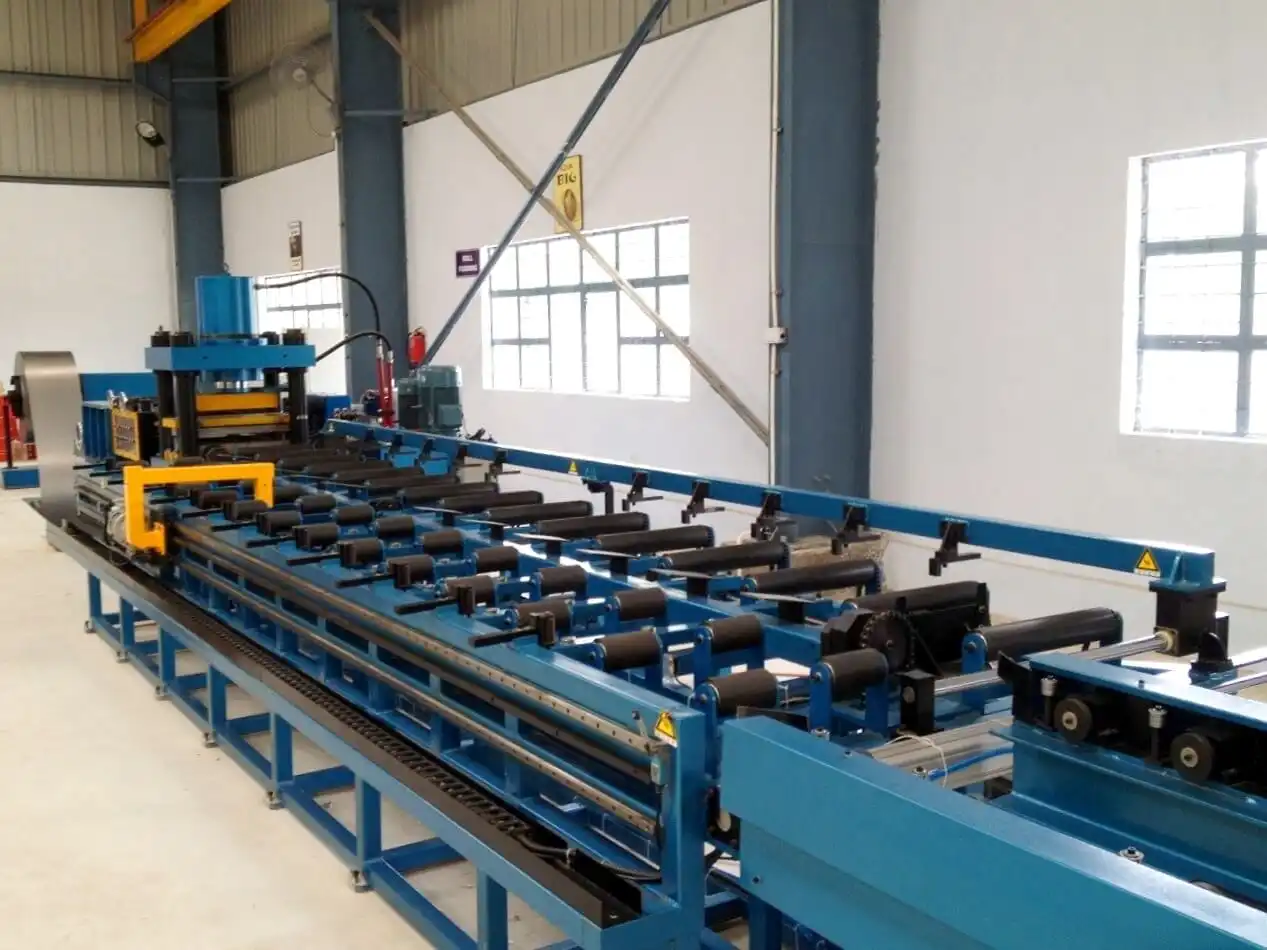

ایستگاه چرخش و اتصال

سرعت انتقال: 5-15 متر در دقیقه

چرخش 180 درجه فین‌های رادیاتور

دستگاه چرخش: قفسه چرخان، قفسه چرخش، سیستم انتقال، دستگاه چرخش، دستگاه فشار و غیره

ورق اول به موقعیت از پیش تعیین شده می‌رسد→به قفسه انتقال مقابل چرخانده می‌شود

ورق دوم به موقعیت از پیش تعیین شده می‌رسد→دستگاه فشار آن را روی ورق اول حرکت می‌دهد و اتصال را کامل می‌کند

ایستگاه جوش نقطه‌ای پیش‌جوش دو سر

دو مجموعه دستگاه فشار جوش نقطه‌ای

توان: 60 کیلو ولت آمپر

پس از چرخش و مونتاژ، دستگاه جوش نقطه‌ای پیش‌جوش، قطعات کار را برای جوش نقطه‌ای چندگانه تراز و ثابت می‌کند

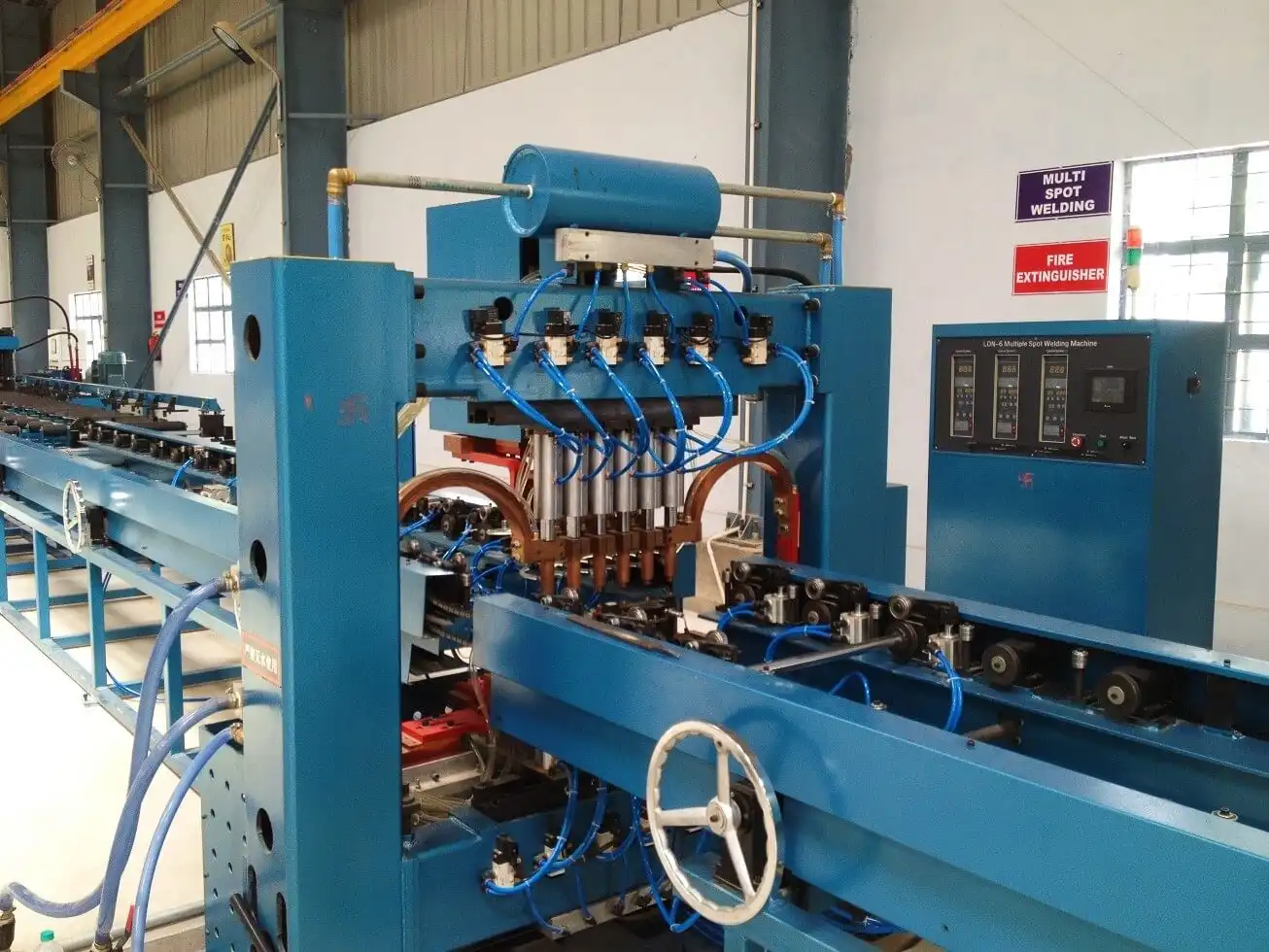

ایستگاه جوش نقطه‌ای چندگانه دروازه‌ای

12 مجموعه دستگاه فشار جوش نقطه‌ای

سر جوش دو سر، 6 نقطه در هر ردیف

منابع تغذیه AC: 12 مجموعه

توان: 12 * 50 کیلو ولت آمپر

جوش دو ردیفه برای بهبود راندمان

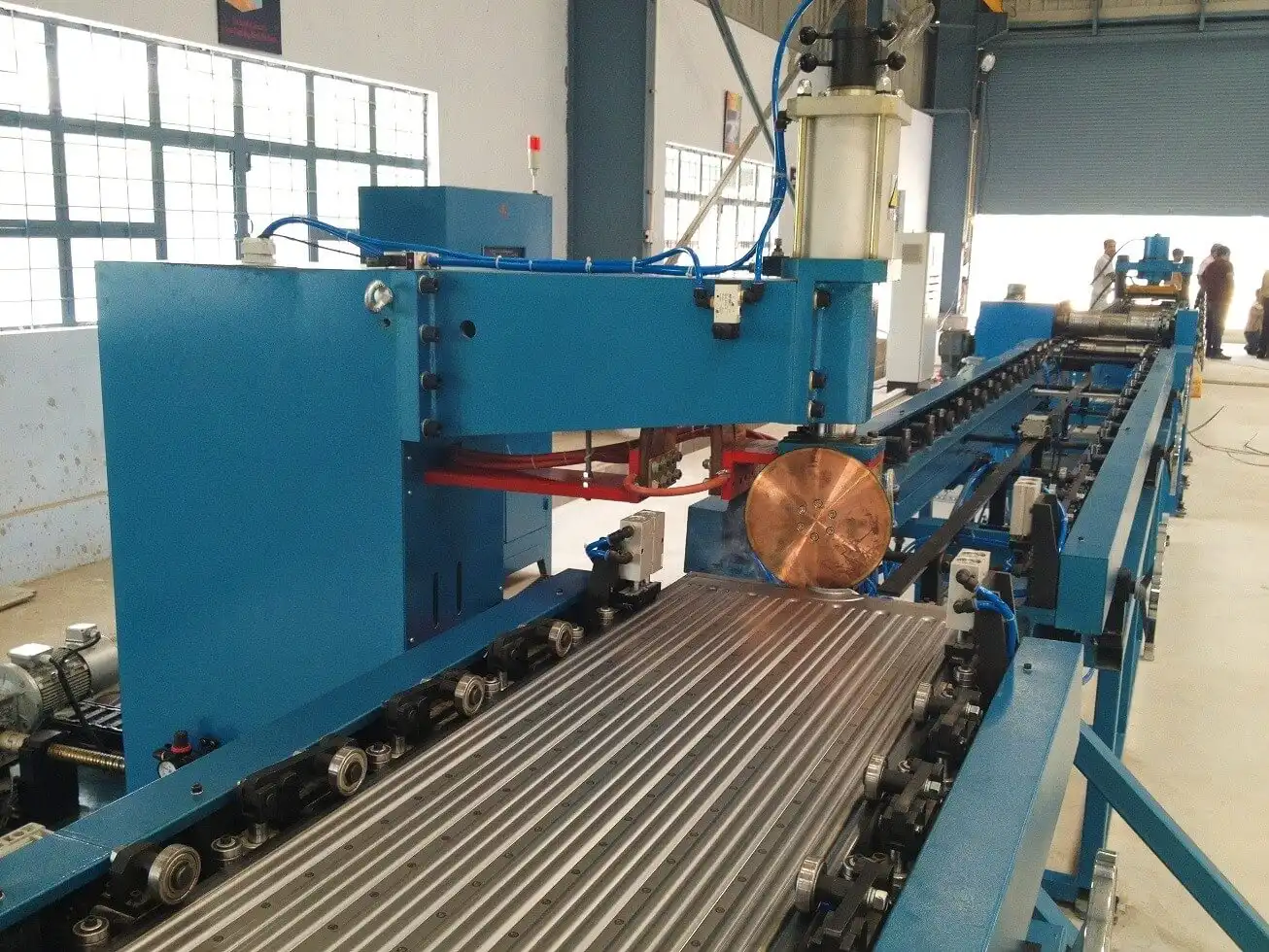

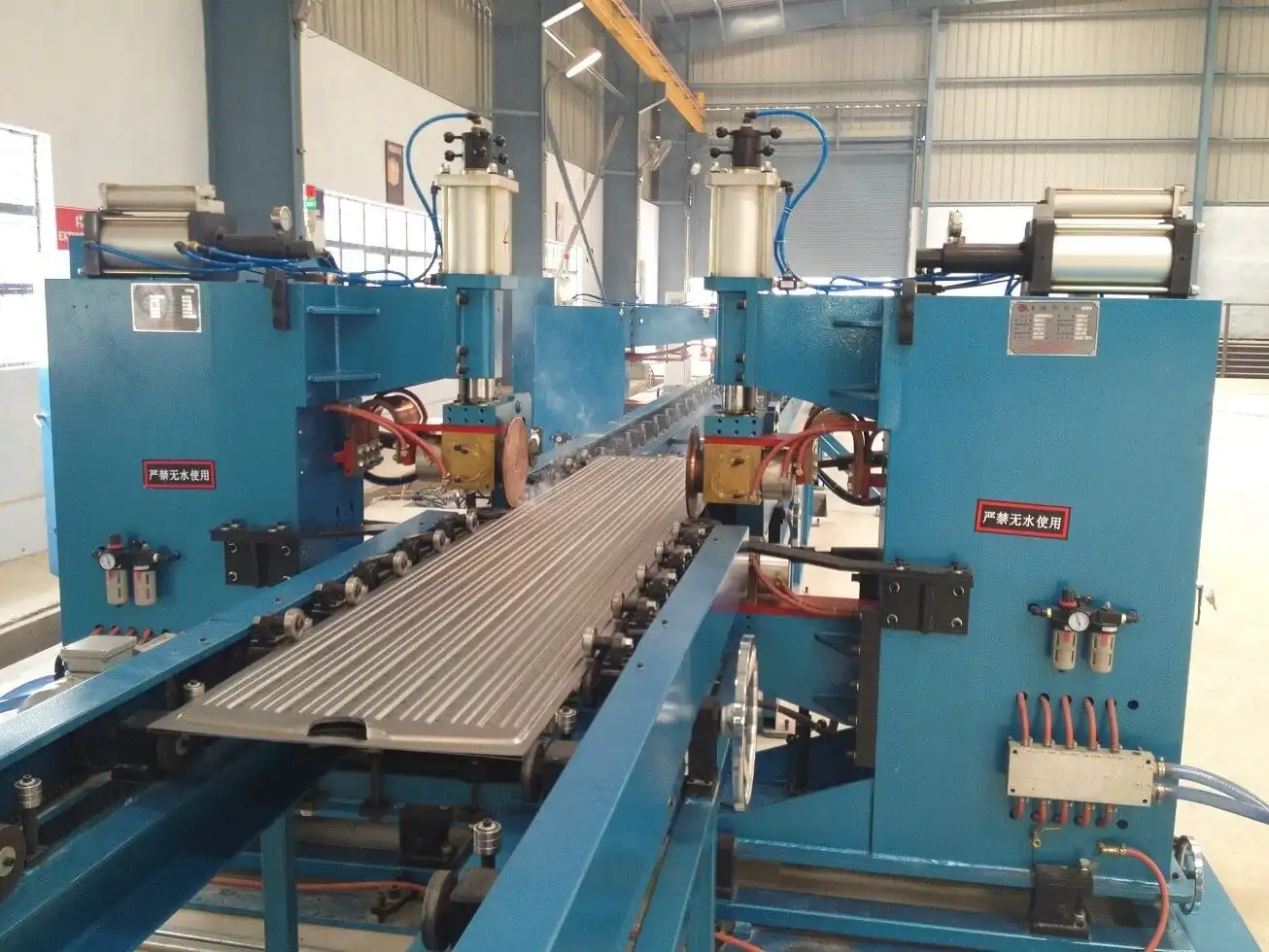

ایستگاه جوش درز دو طرفه

2 مجموعه دستگاه جوش درز، به صورت متقارن چیده شده‌اند

4 مجموعه سر فشار جوش درز

2 مجموعه منبع تغذیه جوش با فرکانس متغیر

توان: 2 * 160 کیلو ولت آمپر

حداکثر فشار: 12000 نیوتن

مکانیزم انتقال دیفرانسیلی

سرعت جوش درز: 0-2.8 متر در دقیقه

ایستگاه برش و تراز رولینگ

متشکل از جعبه دستگاه، دستگاه درایو، دستگاه برش، مکانیزم خرد کردن لبه، مکانیزم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره

دیسک برش رولینگ، هر دو طرف را برش می‌دهد. دیسک برش از فولاد ابزار آلیاژی ساخته شده است (مقاوم در برابر ضربه، مقاوم در برابر سایش، عمر طولانی)

سرعت برش رولینگ: 2-6 متر در دقیقه

توان درایو: 4 کیلووات

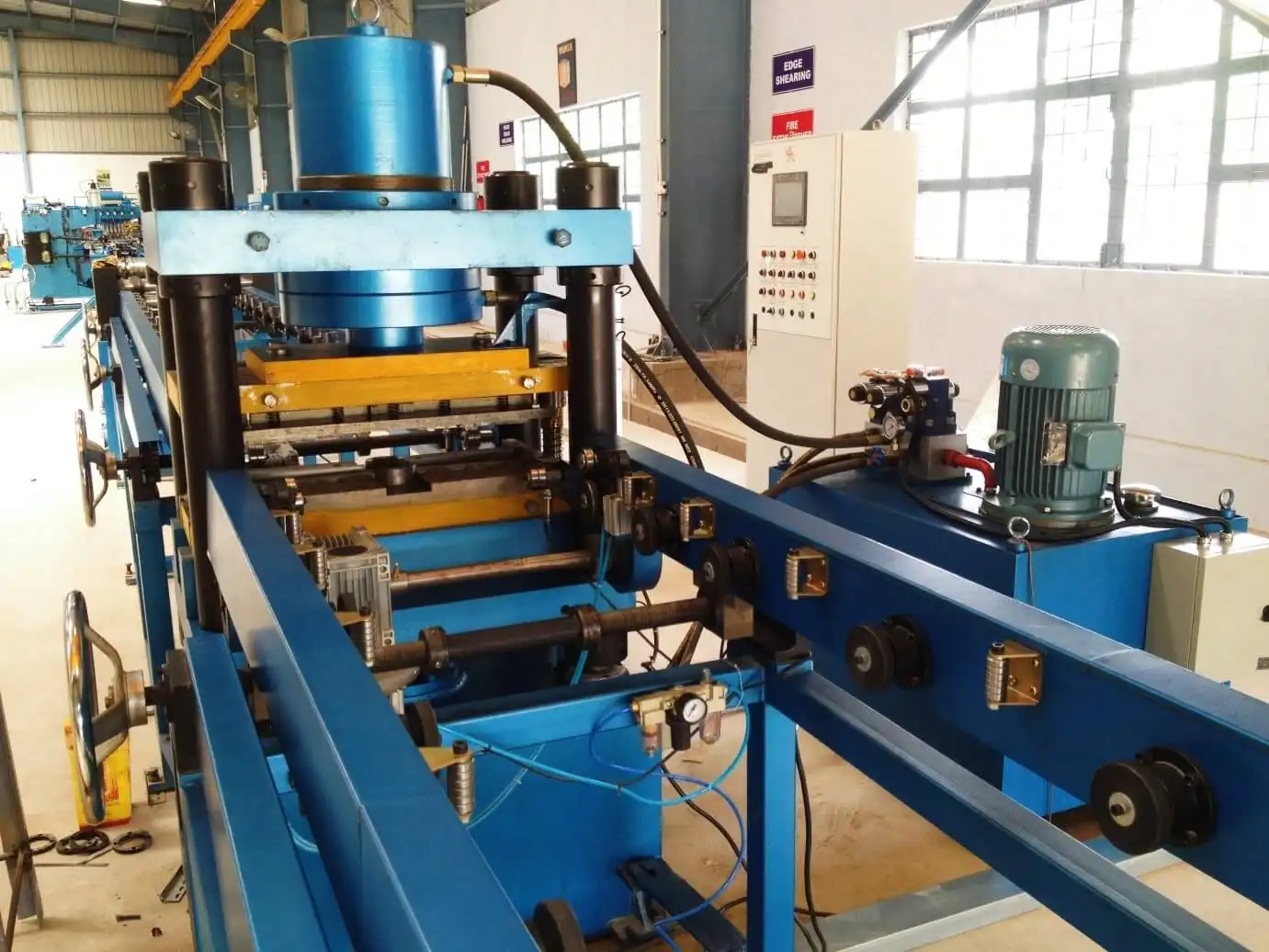

ایستگاه پانچ انتهایی

متشکل از پایه، مکانیزم بالابر، قاب پانچ، قالب پانچ، سیلندر پانچ، سیلندر بالابر و ایستگاه هیدرولیک

برای برش انتهای شل برای اطمینان از تراز و یکنواختی لبه استفاده می‌شود

قالب پانچ با لبه اریب برای کاهش نیروی پانچ

فشار دستگاه پانچ: 160 تن

ایستگاه جوش قوس الکتریکی آرگون انتهایی

2 مجموعه تجهیزات، به صورت متقارن چیده شده‌اند

1 مجموعه برای جوش انتهای جلو، 1 مجموعه برای جوش انتهای عقب قطعه کار

4 مجموعه منبع تغذیه جوش قوس الکتریکی آرگون پاناسونیک

محدوده جریان: 5-315 آمپر

سرعت جوش: 300-600 میلی‌متر در دقیقه

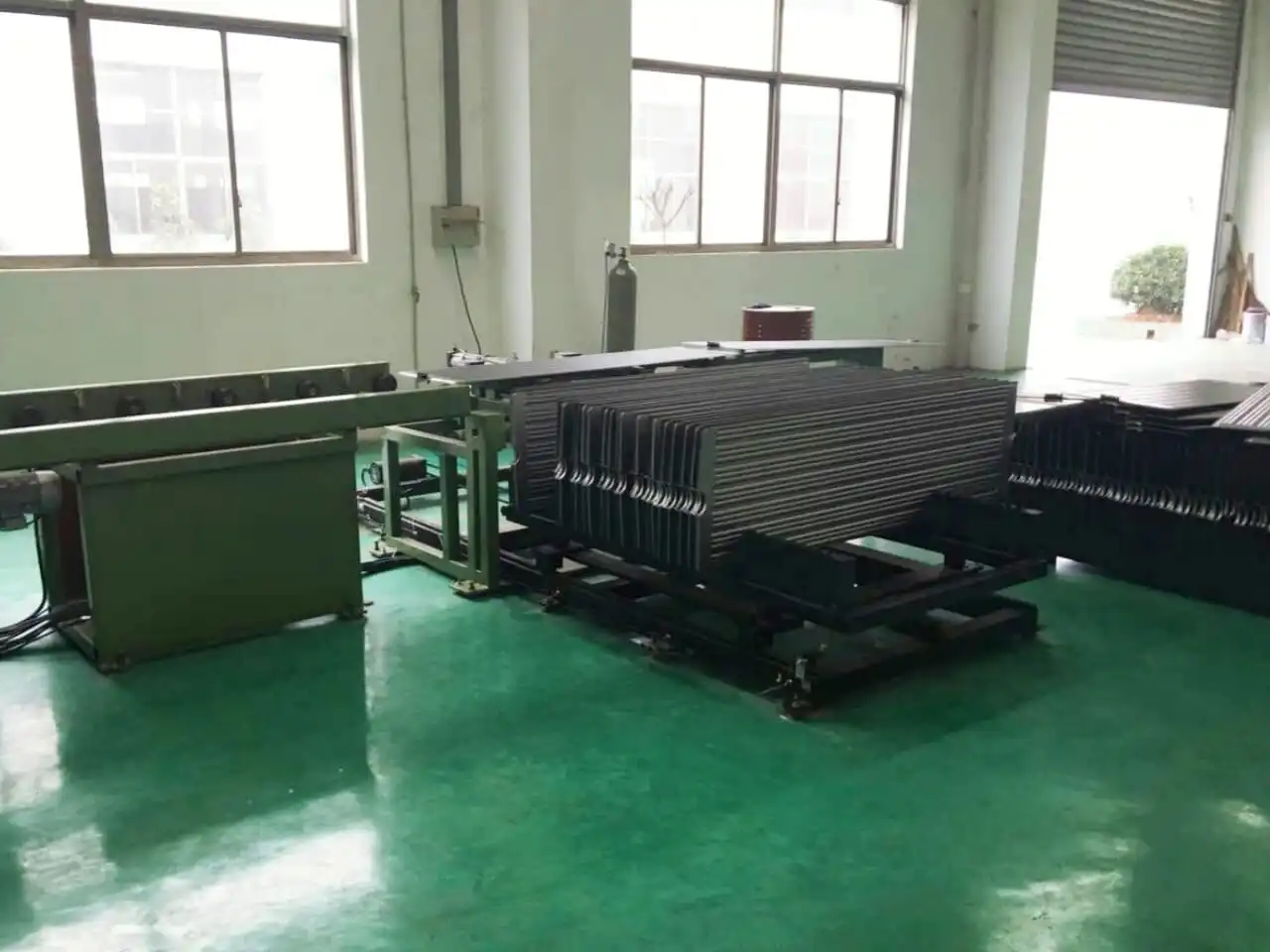

ایستگاه پالت‌بندی

مقدار ذخیره‌سازی در هر قفسه پالت‌بندی: 40 عدد

فاصله پالت: 45 میلی‌متر

روش گرفتن: گیره سیلندر مواد را می‌گیرد، گیره 90 درجه می‌چرخد تا روی قفسه قرار گیرد

روش کار سبد مواد: حرکت پله‌ای سروو، پس از قرار دادن 1 قطعه به موقعیت بعدی می‌رود، تعویض دستی سبد در صورت پر شدن قفسه
