خنک کننده دیواره های موجدار فین توزیع ترانسفورماتور قدرت رادیاتور غوطه ور در روغن خط تولید جوشکاری اتوماتیک فین

تصویر بزرگ : خنک کننده دیواره های موجدار فین توزیع ترانسفورماتور قدرت رادیاتور غوطه ور در روغن خط تولید جوشکاری اتوماتیک فین

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Trintfar
گواهی:	CE

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	10000~80000
جزئیات بسته بندی:	براکت های چوبی / کیس های چوبی
زمان تحویل:	90 تا 120
شرایط پرداخت:	L/C، D/A، D/P، T/T

مخاطب

خنک کننده دیواره های موجدار فین توزیع ترانسفورماتور قدرت رادیاتور غوطه ور در روغن خط تولید جوشکاری اتوماتیک فین

شرح

پیکربندی ظرفیت:	60 قطعه در ساعت (بر اساس محصولات 2M)	اپراتورها:	1 نفر
منطقه تجهیزات:	65m6.5m2m (LWH)	توزیع انرژی تجهیزات:	330KVA

جریان کار

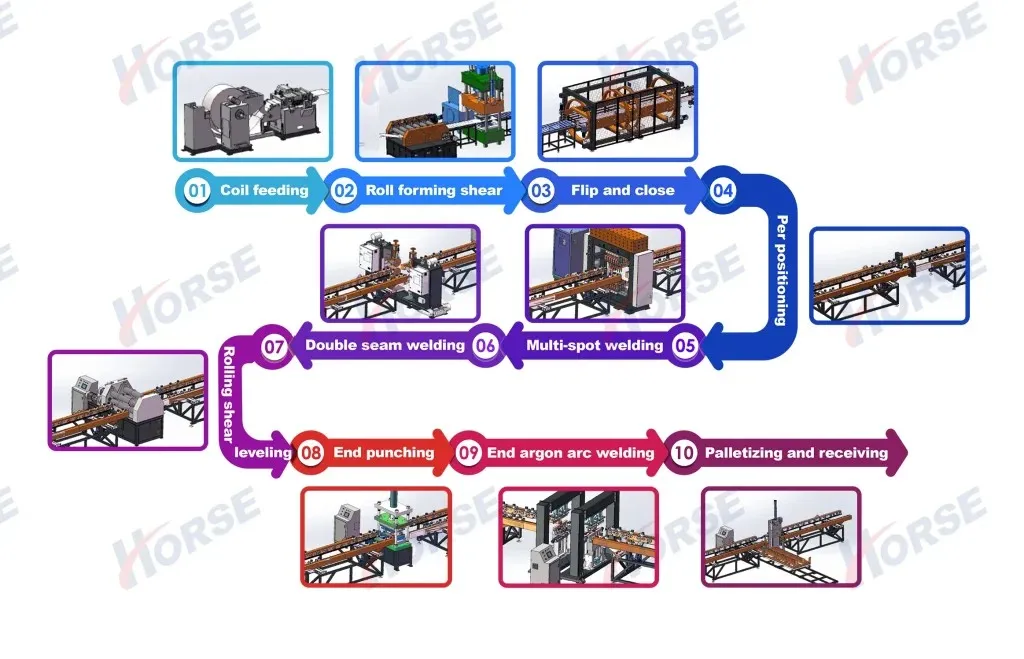

جریان کار: Decoiling→ roll forming→ press هیدرولیک→ turn over → چندین محل جوش→ جوش بخیه های جانبی → جوش سر → برش جانبی → برش سر → محصول نهایی → ماشین خودروی بسته بندی پنل

تجهیزات اصلی

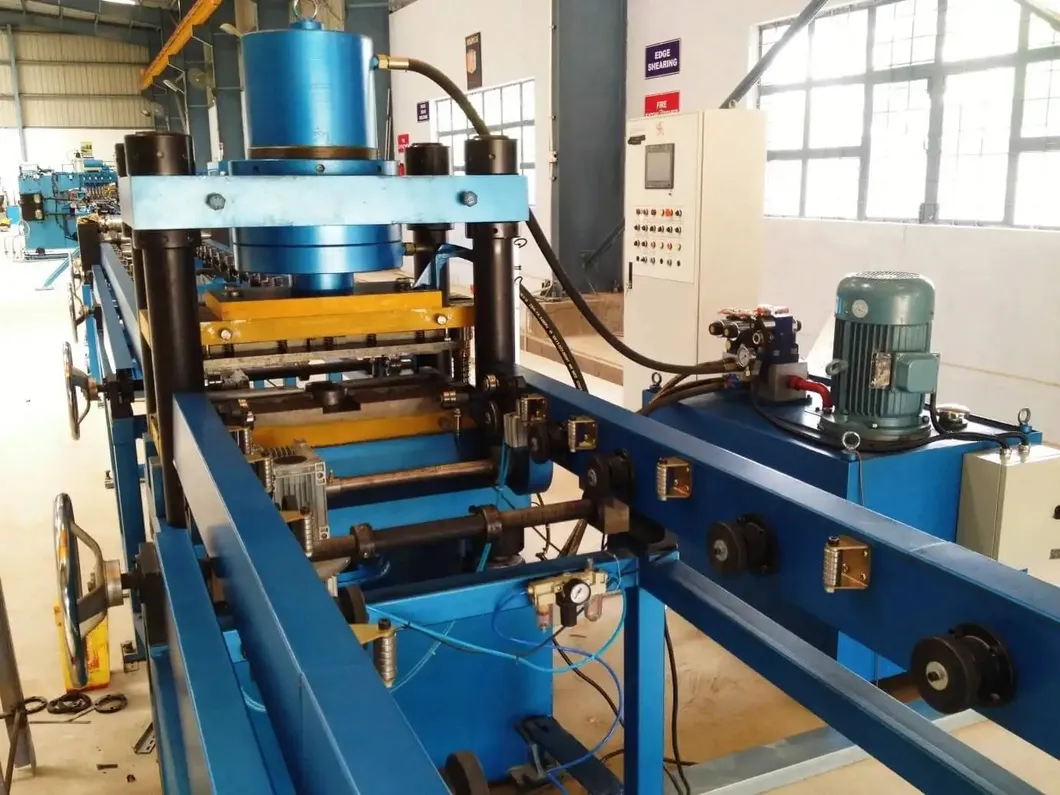

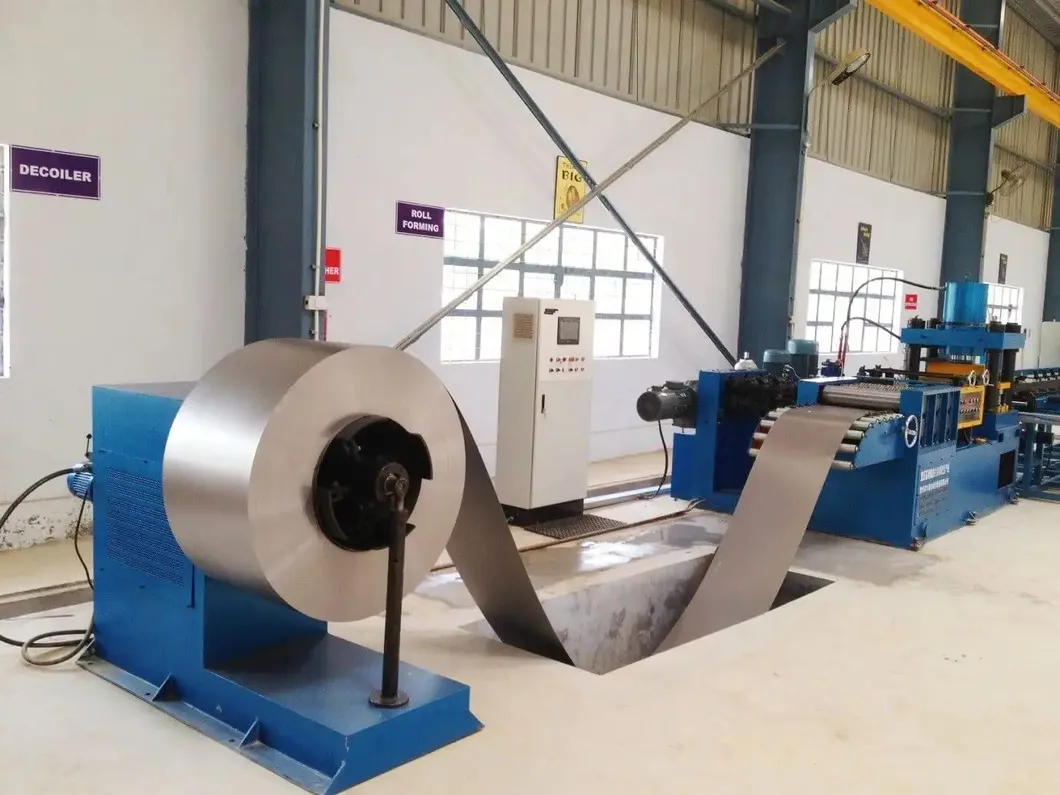

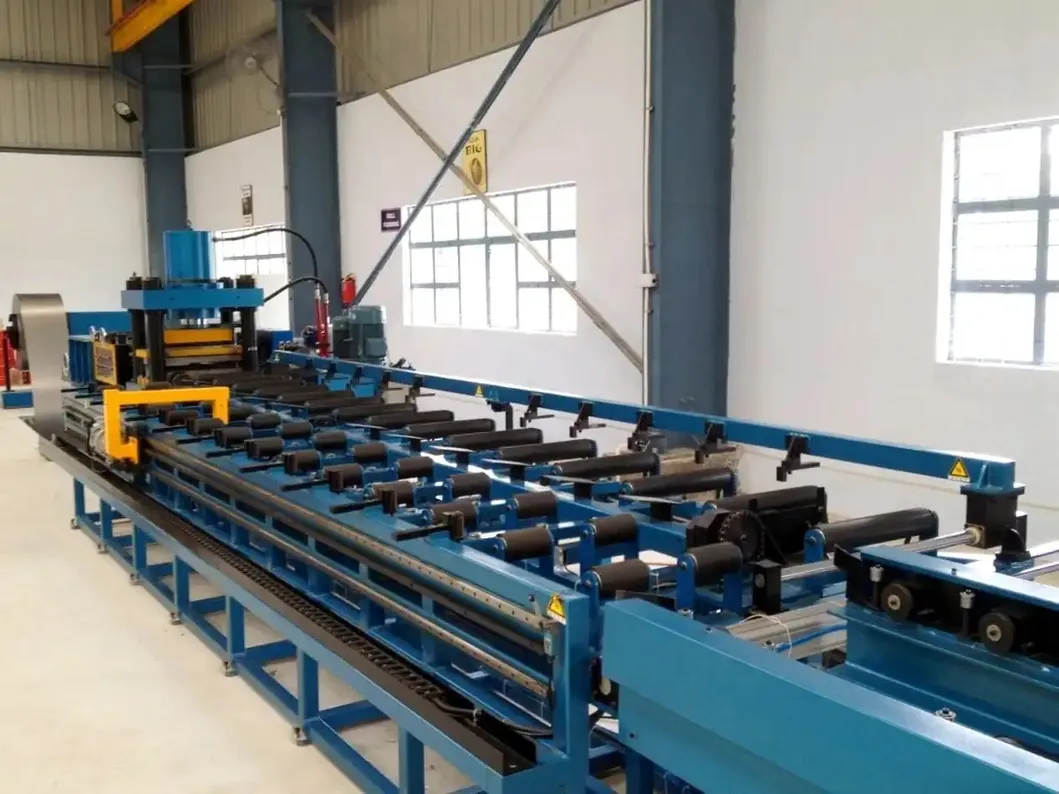

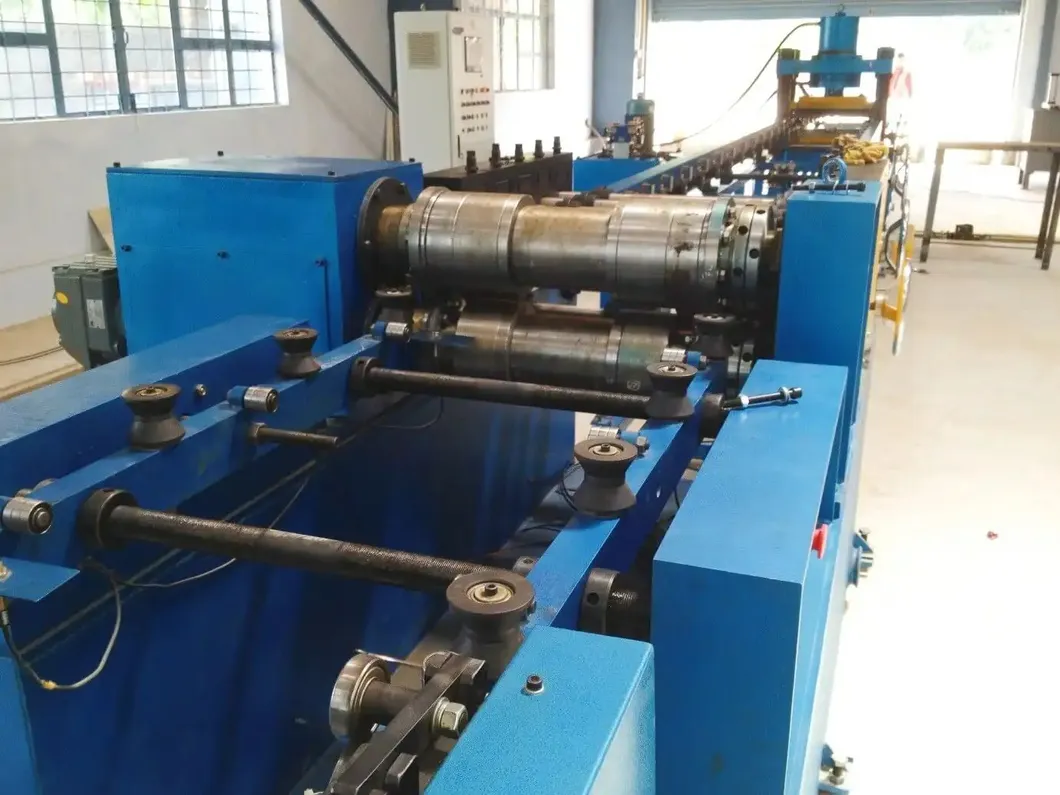

	ایستگاه شکل گیری رولینگ سرعت رولینگ: 6-14 m/min فشار تنظیم شده ضربه ی پایینی: فشار هیدرولیک ۳۱۵ تن رمزگذاری کننده چرخشی و سرو درایو برای دقت طول / اندازه باله ها مکانیسم تراز کردن اطمینان از صاف بودن قطعه واحد مواد بدون رول که از طریق ماشین بارگیری در قفسه تخلیه 5 تن قرار می گیرند و به ورق ها کشیده می شوند گودال بافر اختیاری در هر درخواست مشتری

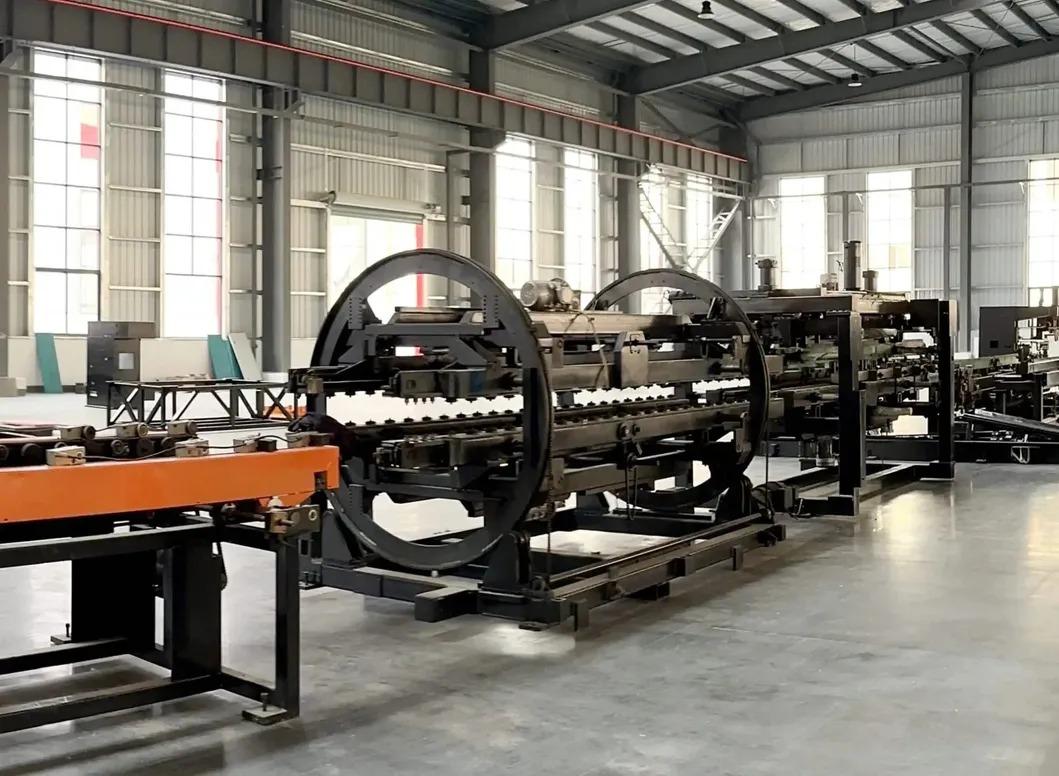

ایستگاه چرخش و پیوستن سرعت حمل: 5-15 m/min چرخش 180° باله های رادیاتور دستگاه فلیپینگ: رَک چرخشی، رَک فلیپینگ، سیستم انتقال، دستگاه فلیپینگ، دستگاه فشار، و غیره. صفحه اول به موقعیت پیش تعیین شده می رسد → به قفسه نقلیه مخالف برگردانده شده است ورق دوم به موقعیت پیش تعیین شده می رسد → دستگاه فشار آن را به ورق اول منتقل می کند، تکمیل پیوستن
	ایستگاه جوش دو سر دو مجموعه دستگاه فشار جوش نقطه ای قدرت: ۶۰ کیلو وات پس از چرخاندن و مونتاژ، ماشین جوش پیش نقطه تراز & ثابت قطعات برای جوش چند نقطه

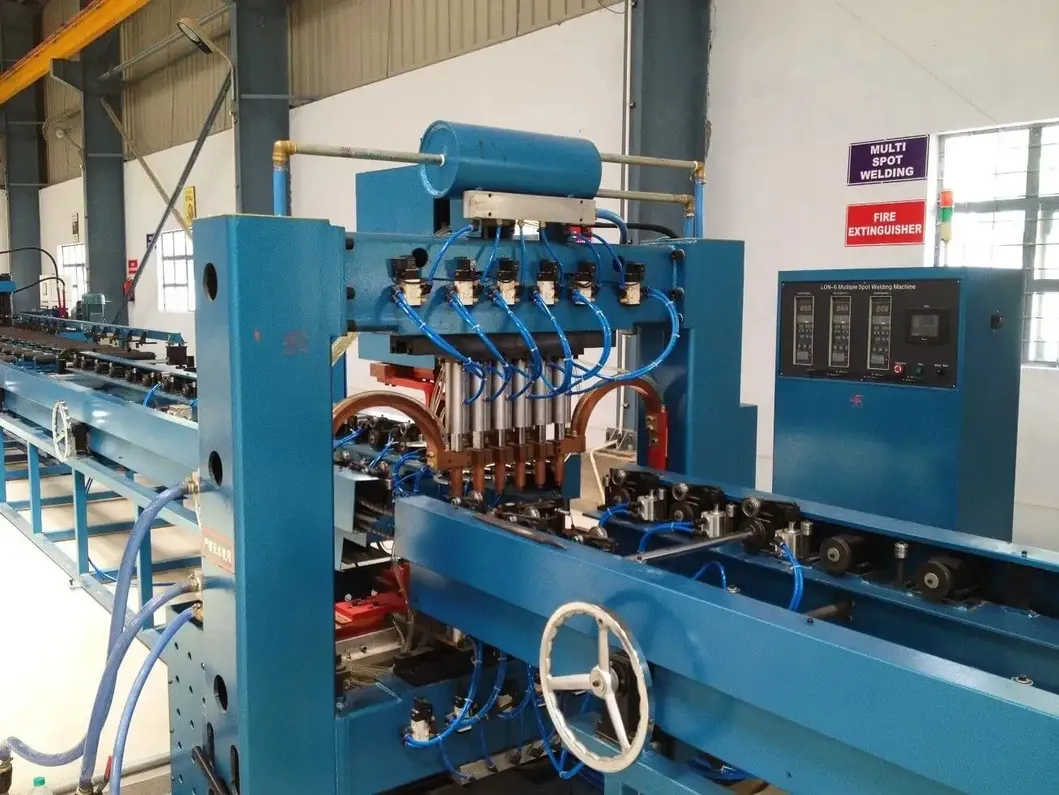

ایستگاه جوش چند نقطه ای گانتری 12 مجموعه دستگاه فشار جوش نقطه ای سر جوش دو سر، 6 نقطه در هر ردیف منابع برق متناوب: 12 مجموعه قدرت: 12 * 50 KVA جوش دو ردیف برای افزایش کارایی

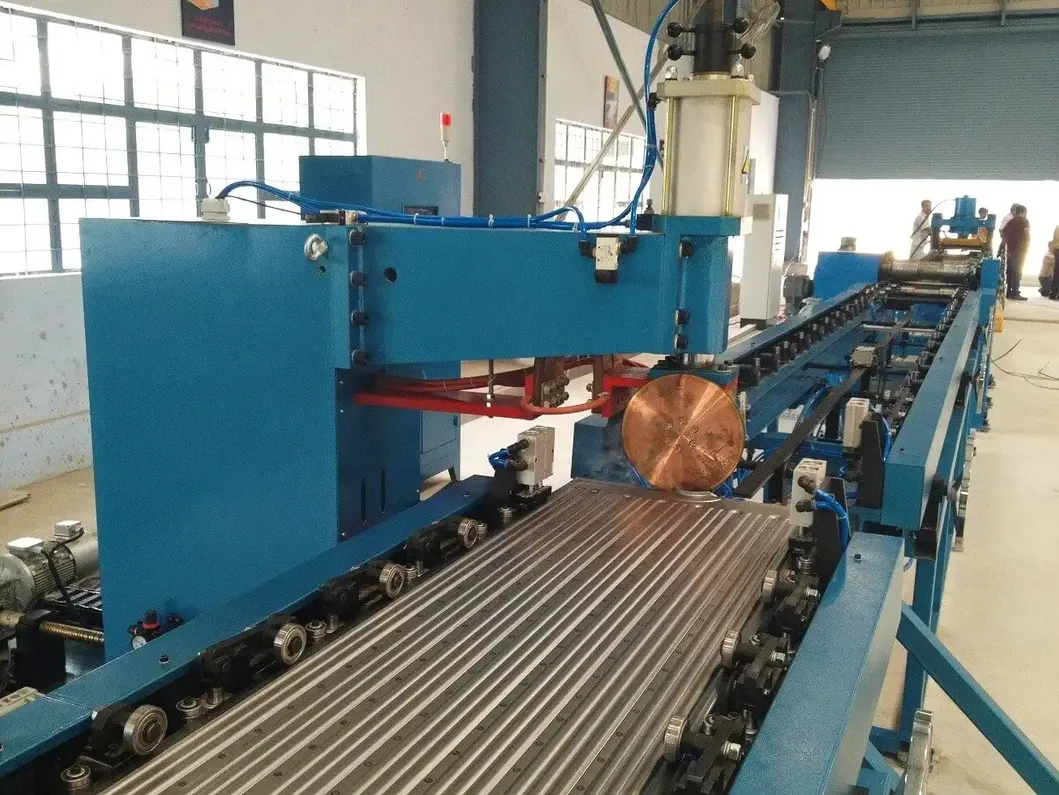

	ایستگاه جوش دو طرفه دو مجموعه از ماشین آلات جوش دوخت، به صورت تقارن ترتیب داده شده 4 مجموعه از کلاه فشار جوشکاری 2 مجموعه از منابع برق جوش فرکانس متغیر قدرت: 2 * 160 KVA فشار حداکثر: 12000 N مکانیسم انتقال تفاوتی سرعت جوشکاری بخیه: 0-2.8 m/min
ایستگاه تراش و تراش از جعبه ماشین، دستگاه محرک، دستگاه برش، مکانیسم خرد کردن لبه، مکانیسم تراز، سیستم کنترل الکترونیکی، سیستم پنوماتیک و غیره تشکیل شده است. دیسک برش رولینگ هر دو طرف را برش می دهد؛ دیسک برش از فولاد آلاینده آلیاژ (مقاوم به ضربه، مقاوم به لباس، عمر طولانی) سرعت تراش: 2-6 m/min قدرت راننده: 4 کیلو وات
	ایستگاه سوراخ کردن انتهای متشکل از پایه، مکانیسم بلند کردن، قاب سوراخ کردن، قالب سوراخ کردن، سیلندر سوراخ کردن، سیلندر بلند کردن و ایستگاه هیدرولیک استفاده می شود برای تراشیدن نوک های گشاده برای اطمینان از تراز و ثبات لبه ضربه زدن با لبه ای که برای کاهش نیروی ضربه زدن استفاده می شود فشار ماشین ضربه زدن: 160 T
ایستگاه جوش قوس آرگون 2 مجموعه تجهیزات، به صورت تقارن ترتیب داده شده 1 مجموعه برای جوشیدن انتهای جلو، 1 مجموعه برای جوشیدن انتهای عقب قطعه کار 4 مجموعه از منابع برق جوش قوس آرگون پاناسونیک محدوده جریان: 5-315 A سرعت جوش: 300-600 mm/min
	ایستگاه پالتی سازی مقدار ذخیره سازی در هر قفسه پالتیزه کننده: 40 عدد فاصله پالت: 45 میلی متر روش گرفتن: مواد کلیمپ های سیلندر، گیرنده 90 درجه برای قرار دادن روی قفسه می چرخد روش کار کالسکه مواد: حرکت قدم زدن سرو، حرکت به موقعیت بعدی پس از قرار دادن 1 قطعه، جایگزینی دستی کالسکه هنگامی که قفسه پر است

ماشین آلات و لوازم جانبی اختیاری

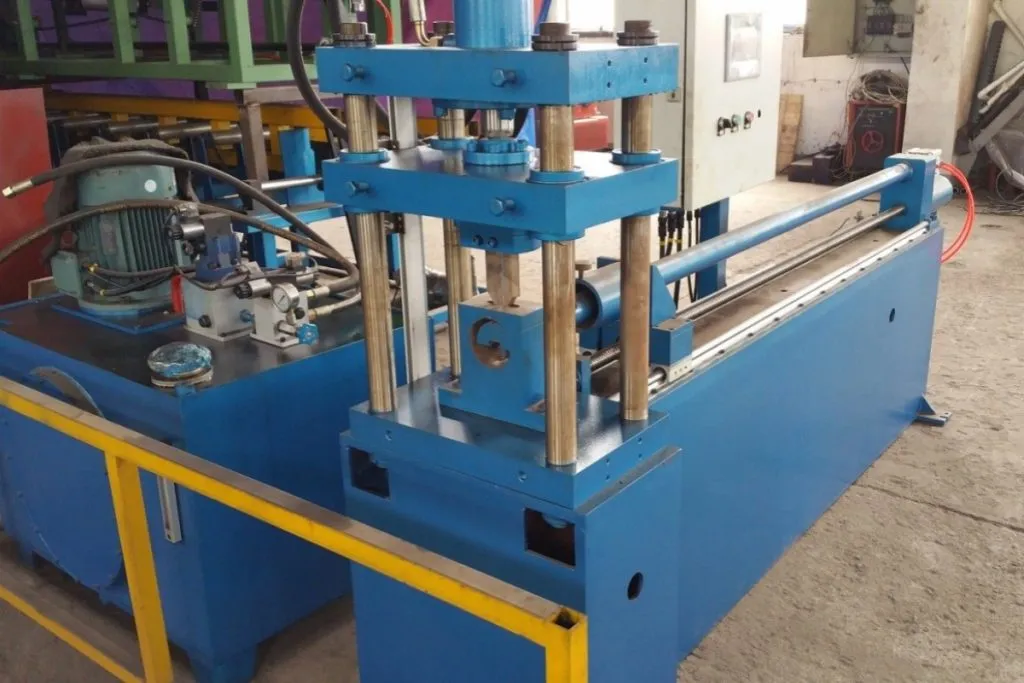

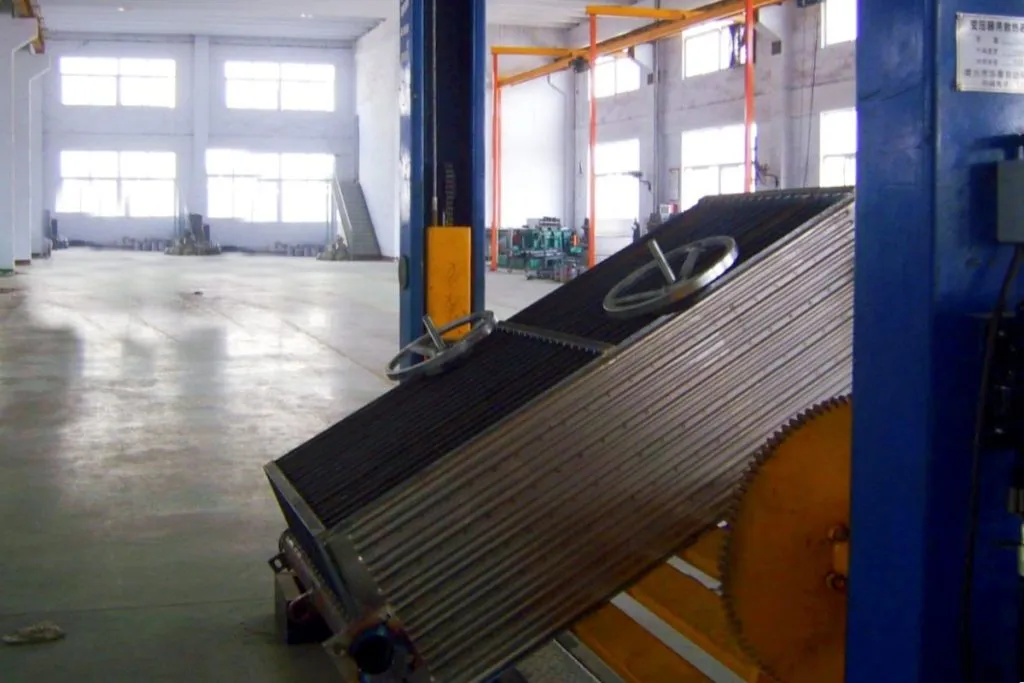

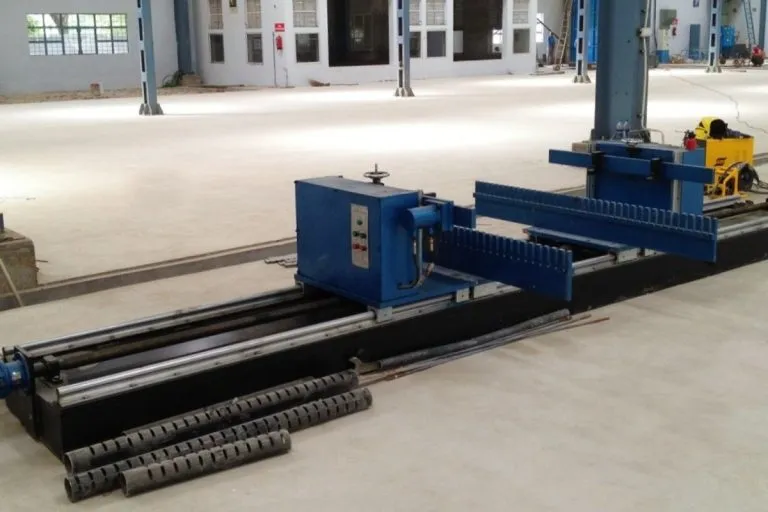

دستگاه سوراخ کردن لوله های سر	تجهیزات مونتاژ	میز جوش فلنج	میز چرخاندن برای جمع آوری جوش
دستگاه هدر پنچ به طور خودکار برای ایجاد تا 40 جفت سوراخ در یک لوله (حداکثر 40 پانل) شاخص می شود. لوله با 2 سوراخ مستطیل به شکل خاص در هر پانل برش داده می شود.پشتیبانی داخلی مانع از تغییر شکل در هنگام ضربه زدن می شودزمان چرخه در هر ضربه: ~6 ثانیه	فکسچر مونتاژ افقی در مونتاژ پانل های رادیاتور به لوله های سر کمک می کند. پانل ها در یک فکسچر قفسه در ماشین انباشت خودکار قرار می گیرند و سپس در فکسچر قرار می گیرند.یک سر به صورت دستی برای طول تنظیم می شود، در حالی که انتهای دیگر از یک پریس هیدرولیک برای نگه داشتن و موقعیت برای جوشکاری تک استفاده می کند.	دستگاه نصب فلنج مجهز به برق طراحی شده تا فلنج های نصب شده را با دقت در خط مرکزی رادیاتور قرار دهداین اجازه می دهد تا پیکربندی سریع برای تغییرات تولید. موقعیت موتور سرو اطمینان از تجمعات دقیق.	لامپ چرخش محرک برای چرخش عناصر رادیاتور برای مجموعه رادیاتور طراحی شده است، پس از جوش لوله سر از یک طرف، سپس چرخش رادیاتور برای جوشیدن طرف دیگر.

اطلاعات دیگر

جزئیات محصول	خدمات فنی
خط تولیدی Trintfar Horse Transformer Radiator Fin با استانداردهای بین المللی مطابقت دارد و قیمت اقتصادی و رقابتی تری را ارائه می دهد.	به تمرکز بر مشتری پایبند باشید و به شرکت خود خدمات جامع پیش از فروش و پس از فروش مانند نصب، راه اندازی، آموزش و نگهداری را ارائه دهید.

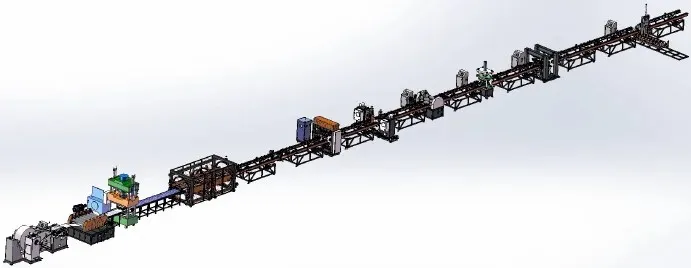

نمودار خط تولید لوله رادیاتور ترانسفورماتور کاملا اتوماتیک	خدمات قبل از فروش: قبل از امضای قرارداد، این شرکت راه حل های مختلف فرآیند تولید و خدمات مشاوره فنی برای تجهیزات را به مشتریان ارائه می دهد. نصب و راه اندازی: طبق قرارداد، شرکت ما تجهیزات را به طور ایمن به محل نصب تعیین شده توسط کاربر در مدت زمان مشخص حمل می کند،و مهندسان خدمات فنی را برای نصب آن در محل بفرستیدهنگامی که کاربر دارای قطعات یدکی پایه و راه اندازی است، مهندس خدمات فنی دستگاه را برای استفاده از کاربر نصب و عیب یابی می کند.اطمینان از اینکه محیط محل نصب و راه اندازی تمیز است، تمیز و مرتب آموزش پس از فروش: این شرکت آموزش های فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می دهد. موضوعات اصلی عبارتند از: -کنترل استفاده از نرم افزار روش های روشن کردن و خاموش کردن - تنظیمات پارامتر پانل و نرم افزار - تمیز کردن و نگهداری اساسی ماشین آلات -معامله با خرابی های سخت افزاری رایج - احتیاط های عملیاتی نگهداری تجهیزات گارانتی یک ساله بعد از پذیرش نهایی زمان پاسخ به خدمات مشتری در عرض 24 ساعت است -تعمیرات پرداخت شده بعد از دوره گارانتی ارائه می شود.

نتایج تولید

لیست پیکربندی تجهیزات

نه	نام	مدل	مقدار	واحد
1	دستگاه باز کردن خودکار	FJJ-0-0	1	تنظیم شده
2	ماشین تراش و تراش	CXJ-0-0	1	تنظیم شده
3	ماشین چرخاندن و مونتاژ	FZJ-0-0	1	تنظیم شده
4	دستگاه جوش دو سر	DN60-2C	1	واحد
5	دستگاه جوش نقطه ای 12 سر	LM-12C	1	واحد
6	دستگاه جوش دو طرفه	2*FVM160-2C	1	واحد
7	ماشین رولینگ و تراز	JPJ-0-0	1	واحد
8	ماشین سوراخ کردن انتهای	CQJ-0-0	1	واحد
9	دستگاه جوشکاری قوس آرگون	YHH-4C	2	واحد
10	دستگاه انبار کردن محصولات نهایی	MDJ-0-0	1	واحد
11	داربست حمل کننده	SSJ-0-0	10	واحد

لیست سیستم کنترل

پنوماتیک	حمله هوايي
کنترل	میتسوبیشی یا زیمنس
سیستم های سرو	یاسکاوا
لوله های خطی و محرک ها	THK
هیدرولیک	یووچی
برق	شنایدر، زیمنس
