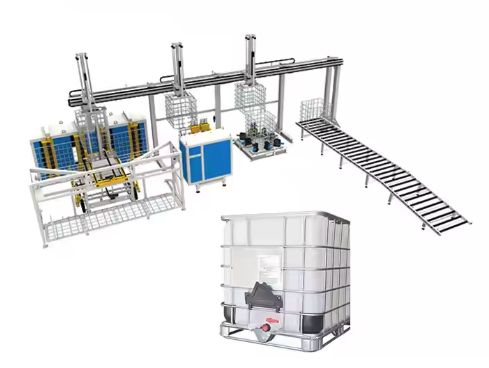

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد
IBC grid bending box forming automatic production line
جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد

تصویر بزرگ :  جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد

جزئیات محصول:
Place of Origin: China
نام تجاری: Trintfar
گواهی: CE
پرداخت:
Minimum Order Quantity: 1
قیمت: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Payment Terms: L/C, D/A, D/P, T/T
مخاطب

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد

شرح
apacity config: 150-200Pcs/8h Operators: Manual line（7-8 people）Automatic line（5-6 people）
Equipment power distribution: 550KW Air Requirement: 1.1m³/min
Water Requirement: 10-25m³/h

جریان کار

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 0



جریان کار:

پردازش قاب:جوشکاری قاب → خمکاری قاب → لوله → وارد کردن و قفل کردن → پانچ و سوراخ کاری قاب

پردازش پایه:دستگاه خمکاری لوله پایه → جوشکاری پایه


تجهیزات اصلی

دستگاه پردازش قاب

                             جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 1
دستگاه جوشکاری قاب

بهره‌وری جوشکاری: 45 ثانیه/عدد

ساختار خرپایی تقویت‌شده برای استحکام بالا و عملکرد پایدار.

منبع تغذیه اینورتر فرکانس متوسط برای جوشکاری کم‌مصرف.

6 سر جوش و سیستم‌های قدرت، هر کدام با تنظیم جریان مستقل برای نقاط جوش قابل اعتماد.

طراحی فیدر دو لایه برای عملکرد مداوم: در حالی که یک فیدر جوش می‌دهد، دیگری مواد را بارگیری می‌کند.

جوشکاری پله‌ای خودکار با تسمه پله‌ای سروو برای موقعیت‌یابی دقیق.

قالب‌گیری خودکار: سیلندر پس از جوشکاری برای آماده‌سازی برای تخلیه، بیرون می‌آید.

تخلیه خودکار: گیره کنترل‌شده توسط سروو، محصول جوش داده شده را به موقعیت تعیین‌شده منتقل می‌کند، که باعث کاهش نیروی کار و بهبود بهره‌وری می‌شود. فیدر تخلیه با چرخش 90 درجه برای حمل و نقل آسان.

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 2

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 3

دستگاه خمکاری قاب

پردازش کل قاب برای دقت خمکاری بالا، عملکرد پایدار و بهره‌وری. یک قاب را هر 15-20 ثانیه خم می‌کند.

سیستم تعادل خمکاری ویژه، دقت قطری قاب را تضمین می‌کند.

کنترل HMI + PLC برای اتوماسیون بالا.

گزینه بازوی رباتیک برای بارگیری/تخلیه خودکار، کاهش پرسنل.

تغییر قالب سریع برای خم کردن لوله‌های مختلف.

سیستم هیدرولیک سروو با پاسخ سریع، اینرسی کم و دقت بالا.

طراحی مدولار امکان سفارشی‌سازی برای اتوماسیون بر اساس نیاز مشتری را فراهم می‌کند.



جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 4

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 5

دستگاه قفل قاب

بهره‌وری و کیفیت: فرآیند قفل کردن تقریباً 25-30 ثانیه طول می‌کشد.

قاب دستگاه به طور کلی برای دقت درج بالا، قفل محکم، عملکرد پایدار و کارآمد پردازش می‌شود.

کنترل HMI + PLC برای اتوماسیون بالا.

گزینه بازوی رباتیک برای بارگیری/تخلیه خودکار، کاهش پرسنل.

تغییر قالب سریع برای پاسخگویی به نیازهای مختلف لوله قفل‌کننده با تعویض آسان قالب.

سیستم هیدرولیک سروو با پاسخ سریع، اینرسی کم و دقت بالا.

طراحی مدولار امکان سفارشی‌سازی اتوماسیون بر اساس نیاز مشتری را فراهم می‌کند.





جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 6

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 7

دستگاه پانچ و سوراخ‌کاری

بهره‌وری و کیفیت: فرآیند قفل کردن تقریباً 25-30 ثانیه طول می‌کشد.

قاب دستگاه: پردازش کل بدنه برای دقت بالا، عملکرد پایدار و کارآمد.

سیستم کنترل: HMI + PLC برای اتوماسیون بالا.

بازوی رباتیک: گزینه برای بارگیری/تخلیه خودکار، کاهش پرسنل.

تغییر قالب سریع: به راحتی قالب‌ها را برای پاسخگویی به نیازهای مختلف پانچ لوله جایگزین کنید.

سیستم هیدرولیک سروو: پاسخ سریع، اینرسی کم و دقت بالا.

طراحی مدولار: اتوماسیون قابل تنظیم بر اساس نیاز مشتری.







دستگاه پردازش پایه



دستگاه خمکاری لوله پایه

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 8



دستگاه جوشکاری لوله پایه​

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 9





طراحی:ساختار افقی با 7 سر جوش برای جوشکاری قاب پایه. اپراتور فقط نیاز به بارگیری/تخلیه دارد. جوشکاری خودکار است.

قدرت:3 مجموعه MF DC 160KVA.

مزایا:کیفیت محصول و میزان تولید را بهبود می‌بخشد، هزینه‌ها را کاهش می‌دهد و بی‌ثباتی ناشی از جوشکاری دستی را از بین می‌برد. اتوماسیون و راندمان تولید بالاتر.











اطلاعات دیگر

نمودار طرح‌بندی خط تولید قاب IBC

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 10

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 11





نتایج تولید

جعبه خم کردن شبکه IBC که خط تولید اتوماتیک را تشکیل می دهد 12



خدمات فنی

به مشتری‌مداری پایبند باشید و خدمات جامع پیش از فروش و پس از فروش مانند نصب، راه‌اندازی، آموزش و نگهداری را به شرکت خود ارائه دهید.

خدمات پیش از فروش:قبل از امضای قرارداد، شرکت راه‌حل‌های مختلف فرآیند تولید و خدمات مشاوره فنی را برای تجهیزات به مشتریان ارائه می‌دهد.

نصب و راه‌اندازی:طبق قرارداد، شرکت ما تجهیزات را با خیال راحت به محل نصب تعیین‌شده توسط کاربر در زمان مشخص‌شده منتقل می‌کند و مهندسان خدمات فنی را برای نصب آن در محل اعزام می‌کند. هنگامی که کاربر قطعات یدکی نصب و راه‌اندازی اولیه را دارد، مهندس خدمات فنی دستگاه را برای استفاده کاربر نصب و اشکال‌زدایی می‌کند و اطمینان حاصل می‌کند که محیط نصب و راه‌اندازی مرتب، تمیز و منظم است.

آموزش پس از فروش: این شرکت آموزش فنی رایگان (حداقل 5 روز) را در محل خریدار یا مرکز آموزش فروشنده ارائه می‌دهد. موضوعات کلیدی عبارتند از:

  • - استفاده از نرم‌افزار کنترل
  • - روش‌های روشن/خاموش کردن
  • - تنظیمات پارامترهای پنل و نرم‌افزار
  • - تمیز کردن و نگهداری اولیه دستگاه
  • - رسیدگی به خرابی‌های سخت‌افزاری رایج
  • - اقدامات احتیاطی عملیاتی

نگهداری تجهیزات

  • - یک سال گارانتی پس از پذیرش نهایی؛
  • - زمان پاسخگویی به خدمات مشتری ظرف 24 ساعت است؛
  • - تعمیرات پولی پس از دوره گارانتی ارائه می‌شود.





فهرست پیکربندی تجهیزات

شماره نام تجهیزات واحد تعداد عملکردهای اصلی
1 دستگاه جوشکاری خرپایی مش واحد 1 جوشکاری چند نقطه‌ای مش
2 دستگاه تغذیه خودکار مش مجموعه 1 بارگیری خودکار لوله‌های بلند و کوتاه
3 بازوی رباتیک برداشت مواد مش واحد 1 تخلیه مش (انباشته‌سازی)
4 دستگاه خمکاری چهار محور مجموعه 1 خمکاری و شکل‌دهی مش با سر انقباضی
5 دستگاه قفل‌کننده مجموعه 1 خمکاری و اتصال مش
6 دستگاه پانچ مسطح‌کننده مجموعه 1 پانچ و برش لوله پایینی زیر قاب
7 بازوی رباتیک قاب مجموعه 1 سه بازوی رباتیک که برای گرفتن قاب به بالا و پایین حرکت می‌کنند
8 دستگاه جوشکاری پایه فولادی مجموعه 1 جوشکاری پایه‌های فولادی قاب پایینی
9 بازوی رباتیک برداشت مواد دستگاه جوشکاری پایه فولادی مجموعه 1 خارج کردن، انتقال و انباشته‌سازی قاب پایینی پس از جوشکاری
10 دستگاه هوابندی خودکار مجموعه 1 تست محکم بودن آستر
11 دستگاه خمکاری دوگانه خودکار برای لوله پایینی مجموعه 1 انقباض، برجسته‌کاری و خمکاری لوله پایینی
12 پلتفرم تست ارتعاش مجموعه 1 تست استحکام و محافظت از بشکه‌های IBC
